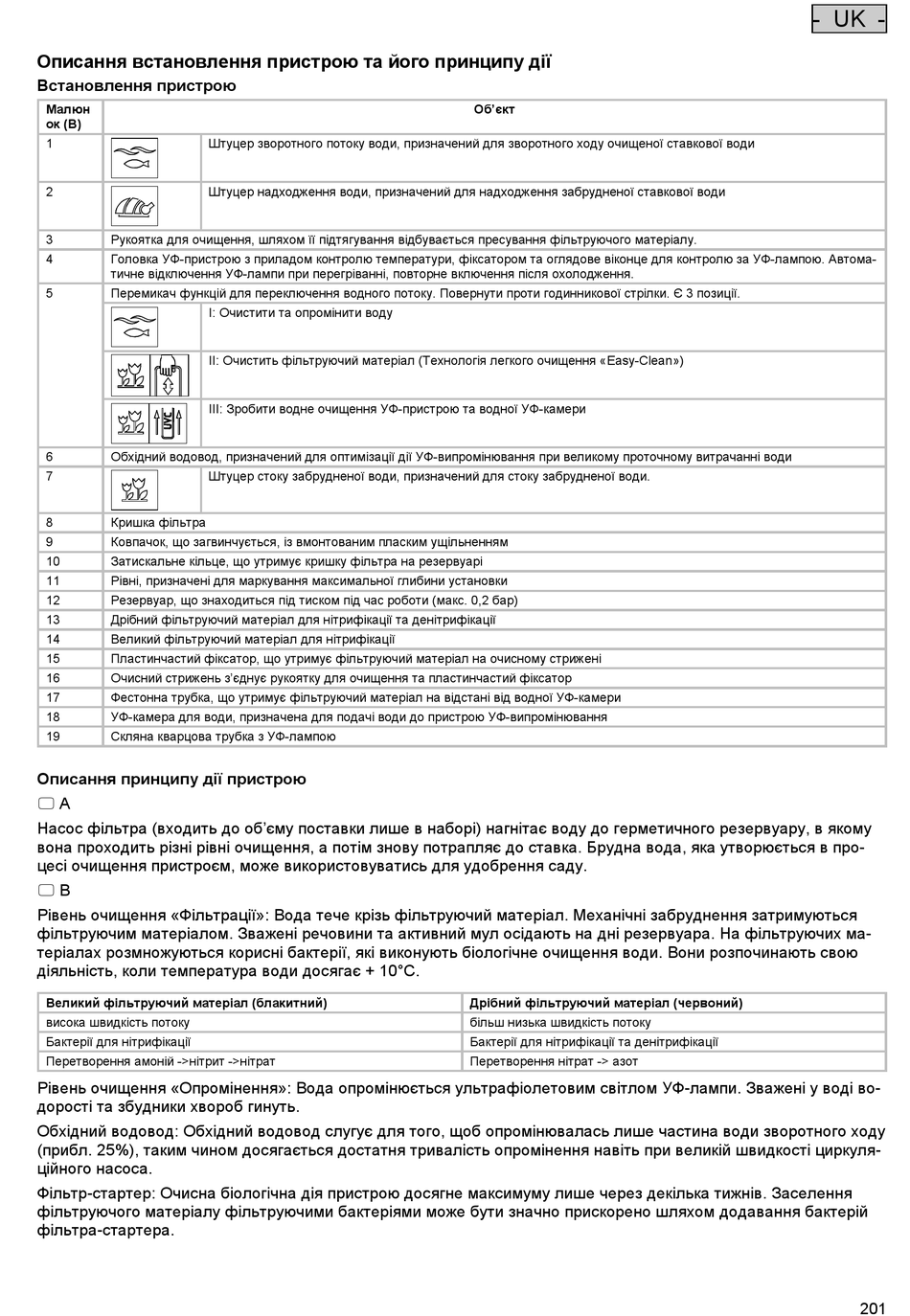

Описання встановлення пристрою та його принципу дії
Встановлення пристрою
Малюн
ок (B)
1 Штуцер зворотного потоку води, призначений для зворотного ходу очищеної ставкової води
2 Штуцер надходження води, призначений для надходження забрудненої ставкової води
3 Рукоятка для очищення, шляхом її підтягування відбувається пресування фільтруючого матеріалу.
4 Головка УФ-пристрою з приладом контролю температури, фіксатором та оглядове віконце для контролю за УФ-лампою. Автома-
тичне відключення УФ-лампи при перегріванні, повторне включення після охолодження.
5 Перемикач функцій для переключення водного потоку. Повернути проти годинникової стрілки. Є 3 позиції.
I: Очистити та опромінити воду
II: Очистить фільтруючий матеріал (Технологія легкого очищення «Easy-Clean»)
III: Зробити водне очищення УФ-пристрою та водної УФ-камери
6 Обхідний водовод, призначений для оптимізації дії УФ-випромінювання при великому проточному витрачанні води
7 Штуцер стоку забрудненої води, призначений для стоку забрудненої води.
8 Кришка фільтра
9 Ковпачок, що загвинчується, із вмонтованим пласким ущільненням
10 Затискальне кільце, що утримує кришку фільтра на резервуарі
11 Рівні, призначені для маркування максимальної глибини установки
12 Резервуар, що знаходиться під тиском під час роботи (макс. 0,2 бар)
13 Дрібний фільтруючий матеріал для нітрифікації та денітрифікації
14 Великий фільтруючий матеріал для нітрифікації
15 Пластинчастий фіксатор, що утримує фільтруючий матеріал на очисному стрижені
16 Очисний стрижень з'єднує рукоятку для очищення та пластинчастий фіксатор
17 Фестонна трубка, що утримує фільтруючий матеріал на відстані від водної УФ-камери
18 УФ-камера для води, призначена для подачі води до пристрою УФ-випромінювання
19 Скляна кварцова трубка з УФ-лампою
Описання принципу дії пристрою
 A
Насос фільтра (входить до об'єму поставки лише в наборі) нагнітає воду до герметичного резервуару, в якому
вона проходить різні рівні очищення, а потім знову потрапляє до ставка. Брудна вода, яка утворюється в про-
цесі очищення пристроєм, може використовуватись для удобрення саду.
 B
Рівень очищення «Фільтрації»: Вода тече крізь фільтруючий матеріал. Механічні забруднення затримуються
фільтруючим матеріалом. Зважені речовини та активний мул осідають на дні резервуара. На фільтруючих ма-
теріалах розмножуються корисні бактерії, які виконують біологічне очищення води. Вони розпочинають свою
діяльність, коли температура води досягає + 10°C.
Великий фільтруючий матеріал (блакитний)
висока швидкість потоку
Бактерії для нітрифікації
Перетворення амоній ->нітрит ->нітрат
Рівень очищення «Опромінення»: Вода опромінюється ультрафіолетовим світлом УФ-лампи. Зважені у воді во-
дорості та збудники хвороб гинуть.
Обхідний водовод: Обхідний водовод слугує для того, щоб опромінювалась лише частина води зворотного ходу
(прибл. 25%), таким чином досягається достатня тривалість опромінення навіть при великій швидкості циркуля-
ційного насоса.
Фільтр-стартер: Очисна біологічна дія пристрою досягне максимуму лише через декілька тижнів. Заселення
фільтруючого матеріалу фільтруючими бактеріями може бути значно прискорено шляхом додавання бактерій
фільтра-стартера.
Об'єкт
Дрібний фільтруючий матеріал (червоний)
більш низька швидкість потоку
Бактерії для нітрифікації та денітрифікації
Перетворення нітрат -> азот
