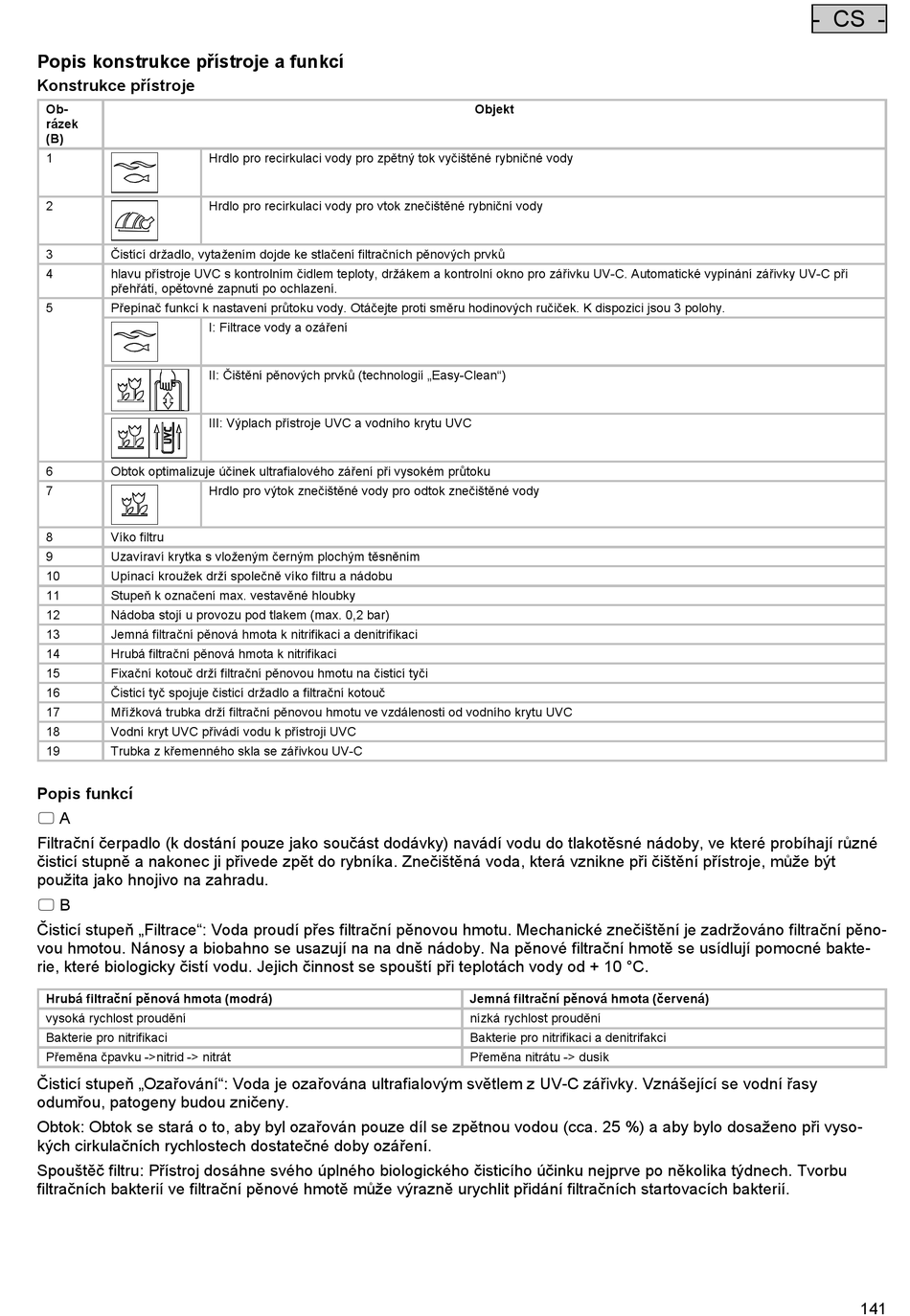

Oase FiltoClear 12000 Gebrauchsanleitung Seite 141

Popis konstrukce přístroje a funkcí
Konstrukce přístroje
Ob-
rázek
(B)
1 Hrdlo pro recirkulaci vody pro zpětný tok vyčištěné rybničné vody
2 Hrdlo pro recirkulaci vody pro vtok znečištěné rybniční vody
3 Čistící držadlo, vytažením dojde ke stlačení filtračních pěnových prvků
4 hlavu přístroje UVC s kontrolním čidlem teploty, držákem a kontrolní okno pro zářivku UV-C. Automatické vypínání zářivky UV-C při
přehřátí, opětovné zapnutí po ochlazení.
5 Přepínač funkcí k nastavení průtoku vody. Otáčejte proti směru hodinových ručiček. K dispozici jsou 3 polohy.
I: Filtrace vody a ozáření
II: Čištění pěnových prvků (technologií „Easy-Clean")
III: Výplach přístroje UVC a vodního krytu UVC
6 Obtok optimalizuje účinek ultrafialového záření při vysokém průtoku
7 Hrdlo pro výtok znečištěné vody pro odtok znečištěné vody
8 Víko filtru
9 Uzavíraví krytka s vloženým černým plochým těsněním
10 Upínací kroužek drží společně víko filtru a nádobu
11 Stupeň k označení max. vestavěné hloubky
12 Nádoba stojí u provozu pod tlakem (max. 0,2 bar)
13 Jemná filtrační pěnová hmota k nitrifikaci a denitrifikaci
14 Hrubá filtrační pěnová hmota k nitrifikaci
15 Fixační kotouč drží filtrační pěnovou hmotu na čisticí tyči
16 Čisticí tyč spojuje čisticí držadlo a filtrační kotouč
17 Mřížková trubka drží filtrační pěnovou hmotu ve vzdálenosti od vodního krytu UVC
18 Vodní kryt UVC přivádí vodu k přístroji UVC
19 Trubka z křemenného skla se zářivkou UV-C
Popis funkcí
 A
Filtrační čerpadlo (k dostání pouze jako součást dodávky) navádí vodu do tlakotěsné nádoby, ve které probíhají různé
čisticí stupně a nakonec ji přivede zpět do rybníka. Znečištěná voda, která vznikne při čištění přístroje, může být
použita jako hnojivo na zahradu.
 B
Čisticí stupeň „Filtrace": Voda proudí přes filtrační pěnovou hmotu. Mechanické znečištění je zadržováno filtrační pěno-
vou hmotou. Nánosy a biobahno se usazují na na dně nádoby. Na pěnové filtrační hmotě se usídlují pomocné bakte-
rie, které biologicky čistí vodu. Jejich činnost se spouští při teplotách vody od + 10 °C.
Hrubá filtrační pěnová hmota (modrá)
vysoká rychlost proudění
Bakterie pro nitrifikaci
Přeměna čpavku ->nitrid -> nitrát
Čisticí stupeň „Ozařování": Voda je ozařována ultrafialovým světlem z UV-C zářivky. Vznášející se vodní řasy
odumřou, patogeny budou zničeny.
Obtok: Obtok se stará o to, aby byl ozařován pouze díl se zpětnou vodou (cca. 25 %) a aby bylo dosaženo při vyso-
kých cirkulačních rychlostech dostatečné doby ozáření.
Spouštěč filtru: Přístroj dosáhne svého úplného biologického čisticího účinku nejprve po několika týdnech. Tvorbu
filtračních bakterií ve filtrační pěnové hmotě může výrazně urychlit přidání filtračních startovacích bakterií.
Objekt
Jemná filtrační pěnová hmota (červená)
nízká rychlost proudění
Bakterie pro nitrifikaci a denitrifakci
Přeměna nitrátu -> dusík
- CS -
141
