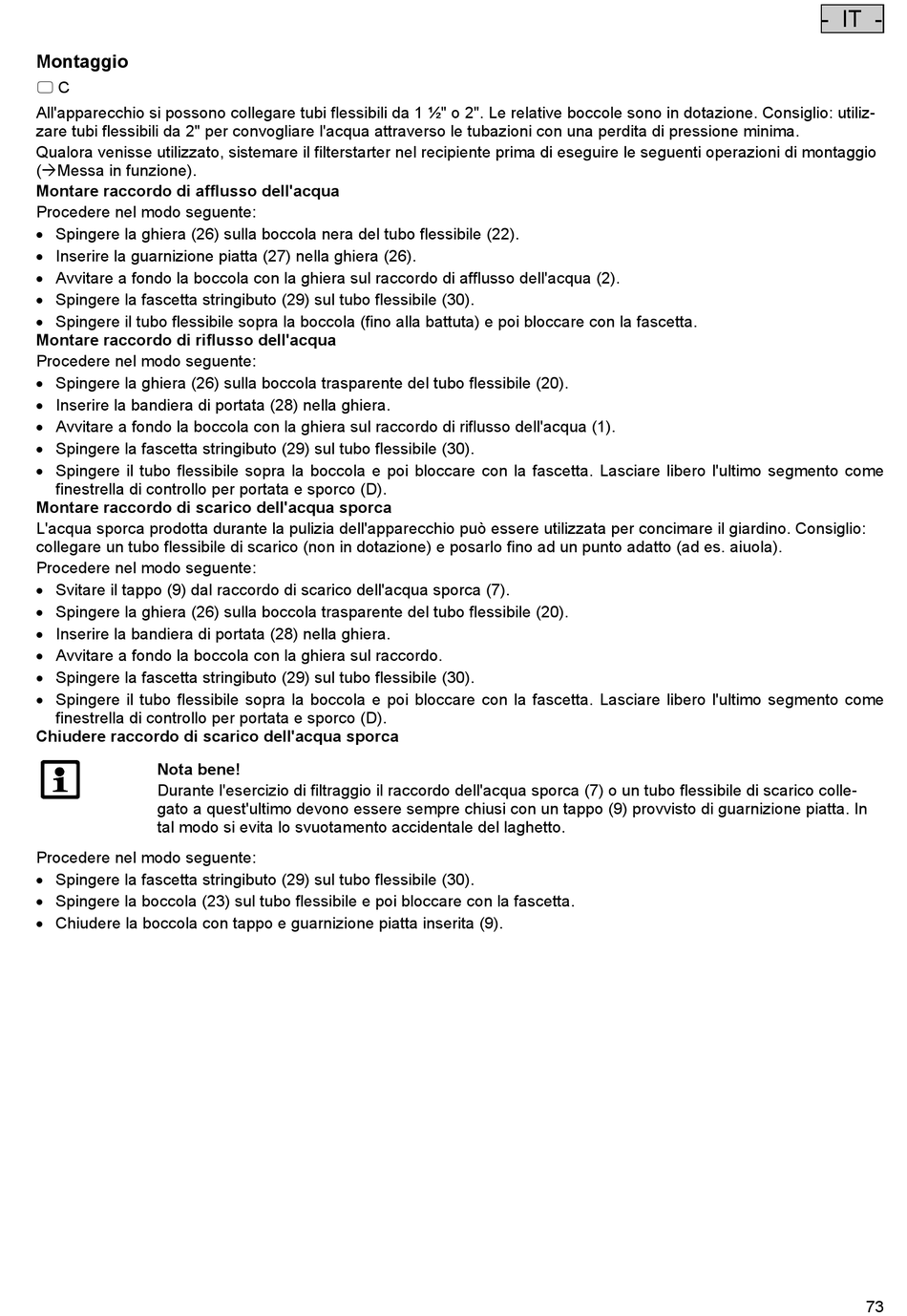

Montaggio
 C
All'apparecchio si possono collegare tubi flessibili da 1 ½" o 2". Le relative boccole sono in dotazione. Consiglio: utiliz-
zare tubi flessibili da 2" per convogliare l'acqua attraverso le tubazioni con una perdita di pressione minima.
Qualora venisse utilizzato, sistemare il filterstarter nel recipiente prima di eseguire le seguenti operazioni di montaggio
(Messa in funzione).
Montare raccordo di afflusso dell'acqua
Procedere nel modo seguente:
• Spingere la ghiera (26) sulla boccola nera del tubo flessibile (22).
• Inserire la guarnizione piatta (27) nella ghiera (26).
• Avvitare a fondo la boccola con la ghiera sul raccordo di afflusso dell'acqua (2).
• Spingere la fascetta stringibuto (29) sul tubo flessibile (30).
• Spingere il tubo flessibile sopra la boccola (fino alla battuta) e poi bloccare con la fascetta.
Montare raccordo di riflusso dell'acqua
Procedere nel modo seguente:
• Spingere la ghiera (26) sulla boccola trasparente del tubo flessibile (20).
• Inserire la bandiera di portata (28) nella ghiera.
• Avvitare a fondo la boccola con la ghiera sul raccordo di riflusso dell'acqua (1).
• Spingere la fascetta stringibuto (29) sul tubo flessibile (30).
• Spingere il tubo flessibile sopra la boccola e poi bloccare con la fascetta. Lasciare libero l'ultimo segmento come
finestrella di controllo per portata e sporco (D).
Montare raccordo di scarico dell'acqua sporca
L'acqua sporca prodotta durante la pulizia dell'apparecchio può essere utilizzata per concimare il giardino. Consiglio:
collegare un tubo flessibile di scarico (non in dotazione) e posarlo fino ad un punto adatto (ad es. aiuola).
Procedere nel modo seguente:
• Svitare il tappo (9) dal raccordo di scarico dell'acqua sporca (7).
• Spingere la ghiera (26) sulla boccola trasparente del tubo flessibile (20).
• Inserire la bandiera di portata (28) nella ghiera.
• Avvitare a fondo la boccola con la ghiera sul raccordo.
• Spingere la fascetta stringibuto (29) sul tubo flessibile (30).
• Spingere il tubo flessibile sopra la boccola e poi bloccare con la fascetta. Lasciare libero l'ultimo segmento come
finestrella di controllo per portata e sporco (D).
Chiudere raccordo di scarico dell'acqua sporca
Nota bene!
Durante l'esercizio di filtraggio il raccordo dell'acqua sporca (7) o un tubo flessibile di scarico colle-
gato a quest'ultimo devono essere sempre chiusi con un tappo (9) provvisto di guarnizione piatta. In
tal modo si evita lo svuotamento accidentale del laghetto.
Procedere nel modo seguente:
• Spingere la fascetta stringibuto (29) sul tubo flessibile (30).
• Spingere la boccola (23) sul tubo flessibile e poi bloccare con la fascetta.
• Chiudere la boccola con tappo e guarnizione piatta inserita (9).
