Oase FiltoClear 12000 Gebrauchsanleitung Seite 211

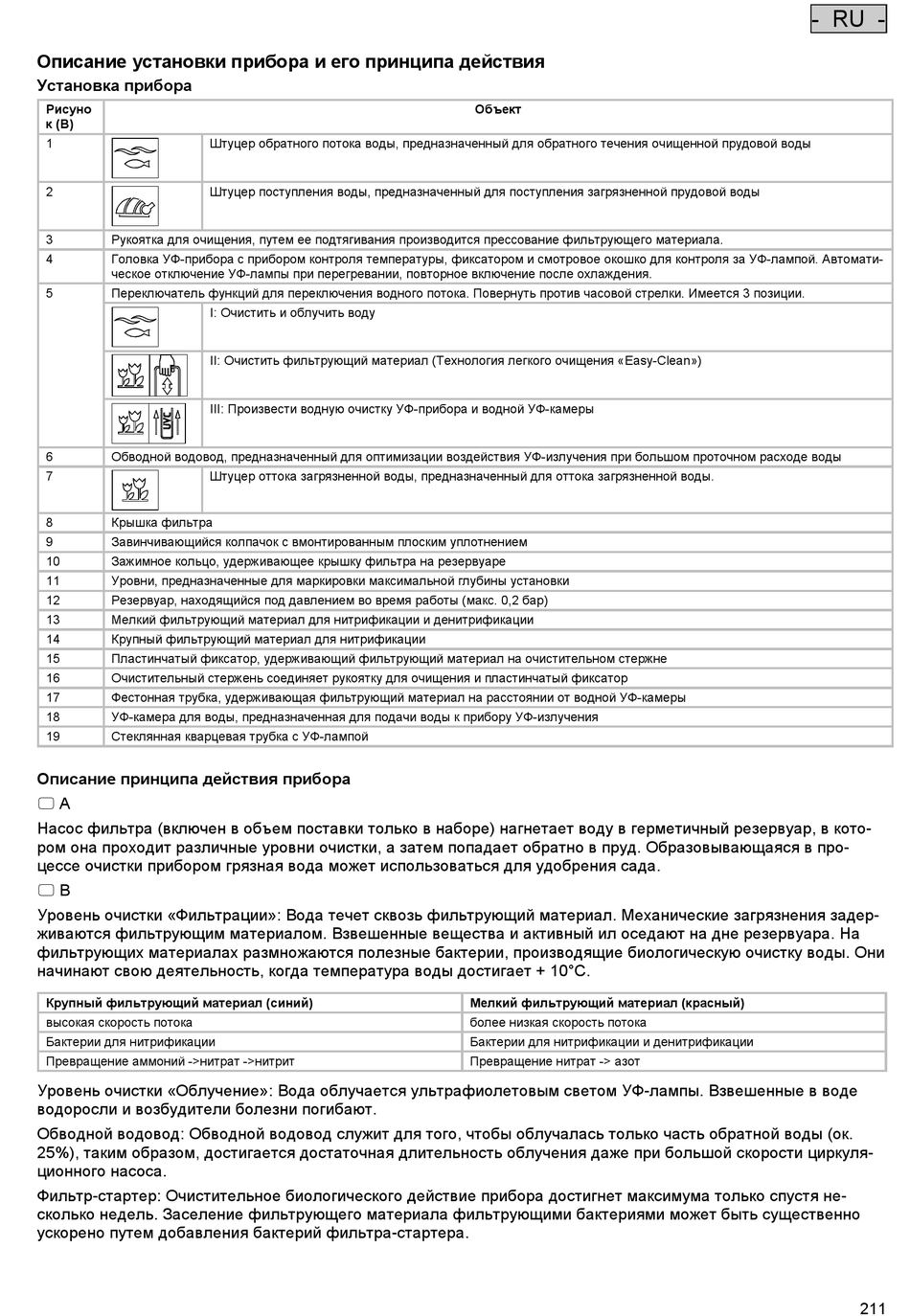

Описание установки прибора и его принципа действия
Установка прибора
Рисуно
к (B)
1
2
3 Рукоятка для очищения, путем ее подтягивания производится прессование фильтрующего материала.
4 Головка УФ-прибора с прибором контроля температуры, фиксатором и смотровое окошко для контроля за УФ-лампой. Автомати-
ческое отключение УФ-лампы при перегревании, повторное включение после охлаждения.
5 Переключатель функций для переключения водного потока. Повернуть против часовой стрелки. Имеется 3 позиции.
6 Обводной водовод, предназначенный для оптимизации воздействия УФ-излучения при большом проточном расходе воды
7
8 Крышка фильтра
9 Завинчивающийся колпачок с вмонтированным плоским уплотнением
10 Зажимное кольцо, удерживающее крышку фильтра на резервуаре
11 Уровни, предназначенные для маркировки максимальной глубины установки
12 Резервуар, находящийся под давлением во время работы (макс. 0,2 бар)
13 Мелкий фильтрующий материал для нитрификации и денитрификации
14 Крупный фильтрующий материал для нитрификации
15 Пластинчатый фиксатор, удерживающий фильтрующий материал на очистительном стержне
16 Очистительный стержень соединяет рукоятку для очищения и пластинчатый фиксатор
17 Фестонная трубка, удерживающая фильтрующий материал на расстоянии от водной УФ-камеры
18 УФ-камера для воды, предназначенная для подачи воды к прибору УФ-излучения
19 Стеклянная кварцевая трубка с УФ-лампой
Описание принципа действия прибора
 A
Насос фильтра (включен в объем поставки только в наборе) нагнетает воду в герметичный резервуар, в кото-
ром она проходит различные уровни очистки, а затем попадает обратно в пруд. Образовывающаяся в про-
цессе очистки прибором грязная вода может использоваться для удобрения сада.
 B
Уровень очистки «Фильтрации»: Вода течет сквозь фильтрующий материал. Механические загрязнения задер-
живаются фильтрующим материалом. Взвешенные вещества и активный ил оседают на дне резервуара. На
фильтрующих материалах размножаются полезные бактерии, производящие биологическую очистку воды. Они
начинают свою деятельность, когда температура воды достигает + 10°C.
Крупный фильтрующий материал (синий)
высокая скорость потока
Бактерии для нитрификации
Превращение аммоний ->нитрат ->нитрит
Уровень очистки «Облучение»: Вода облучается ультрафиолетовым светом УФ-лампы. Взвешенные в воде
водоросли и возбудители болезни погибают.
Обводной водовод: Обводной водовод служит для того, чтобы облучалась только часть обратной воды (ок.
25%), таким образом, достигается достаточная длительность облучения даже при большой скорости циркуля-
ционного насоса.
Фильтр-стартер: Очистительное биологического действие прибора достигнет максимума только спустя не-
сколько недель. Заселение фильтрующего материала фильтрующими бактериями может быть существенно
ускорено путем добавления бактерий фильтра-стартера.
Штуцер обратного потока воды, предназначенный для обратного течения очищенной прудовой воды
Штуцер поступления воды, предназначенный для поступления загрязненной прудовой воды
I: Очистить и облучить воду
II: Очистить фильтрующий материал (Технология легкого очищения «Easy-Clean»)
III: Произвести водную очистку УФ-прибора и водной УФ-камеры
Штуцер оттока загрязненной воды, предназначенный для оттока загрязненной воды.
Объект
Мелкий фильтрующий материал (красный)
более низкая скорость потока
Бактерии для нитрификации и денитрификации
Превращение нитрат -> азот
- RU -
211
