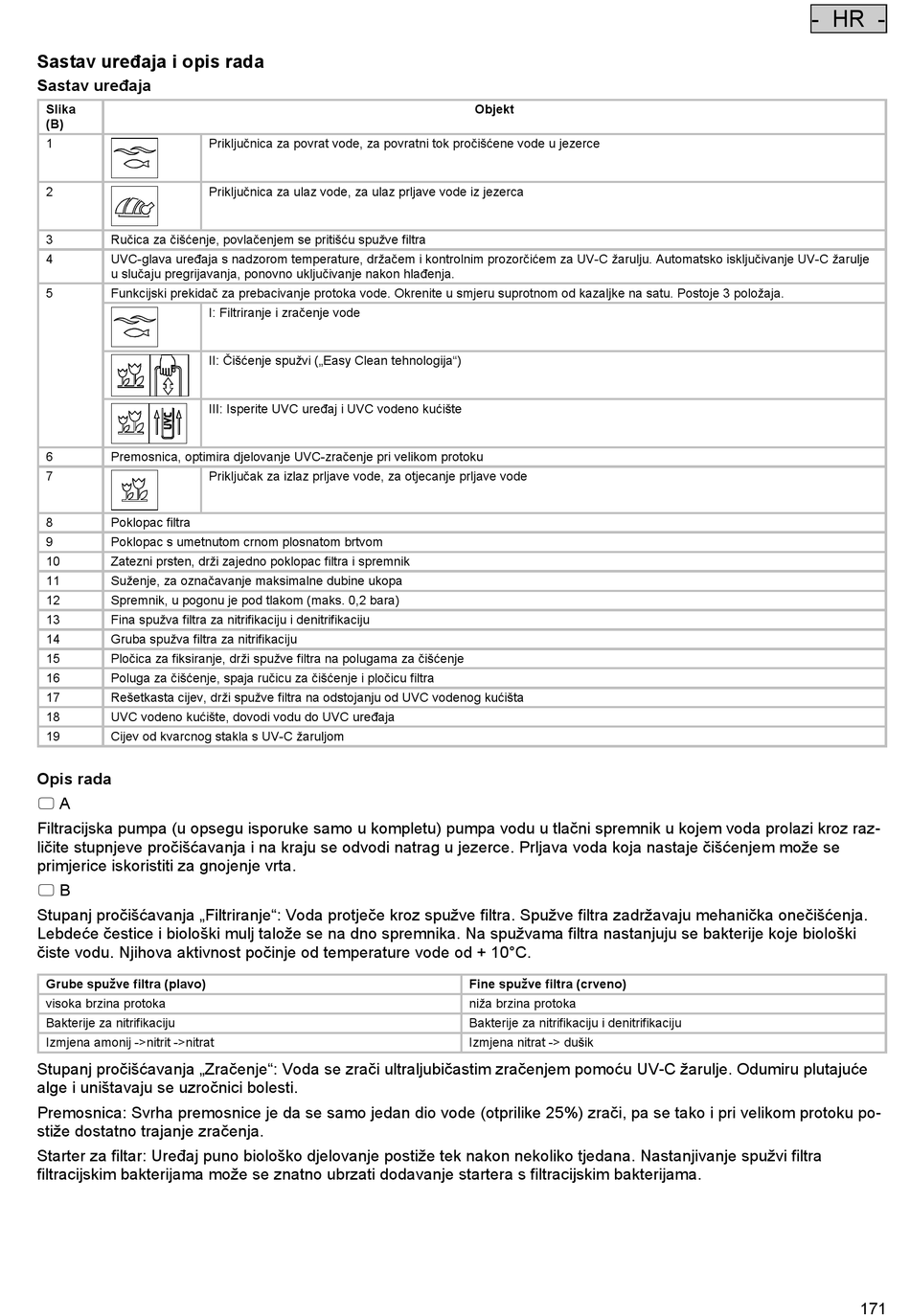

Oase FiltoClear 12000 Gebrauchsanleitung Seite 171

Sastav uređaja i opis rada
Sastav uređaja
Slika
(B)
1 Priključnica za povrat vode, za povratni tok pročišćene vode u jezerce
2 Priključnica za ulaz vode, za ulaz prljave vode iz jezerca
3 Ručica za čišćenje, povlačenjem se pritišću spužve filtra
4 UVC-glava uređaja s nadzorom temperature, držačem i kontrolnim prozorčićem za UV-C žarulju. Automatsko isključivanje UV-C žarulje
u slučaju pregrijavanja, ponovno uključivanje nakon hlađenja.
5 Funkcijski prekidač za prebacivanje protoka vode. Okrenite u smjeru suprotnom od kazaljke na satu. Postoje 3 položaja.
I: Filtriranje i zračenje vode
II: Čišćenje spužvi („Easy Clean tehnologija")
III: Isperite UVC uređaj i UVC vodeno kućište
6 Premosnica, optimira djelovanje UVC-zračenje pri velikom protoku
7 Priključak za izlaz prljave vode, za otjecanje prljave vode
8 Poklopac filtra
9 Poklopac s umetnutom crnom plosnatom brtvom
10 Zatezni prsten, drži zajedno poklopac filtra i spremnik
11 Suženje, za označavanje maksimalne dubine ukopa
12 Spremnik, u pogonu je pod tlakom (maks. 0,2 bara)
13 Fina spužva filtra za nitrifikaciju i denitrifikaciju
14 Gruba spužva filtra za nitrifikaciju
15 Pločica za fiksiranje, drži spužve filtra na polugama za čišćenje
16 Poluga za čišćenje, spaja ručicu za čišćenje i pločicu filtra
17 Rešetkasta cijev, drži spužve filtra na odstojanju od UVC vodenog kućišta
18 UVC vodeno kućište, dovodi vodu do UVC uređaja
19 Cijev od kvarcnog stakla s UV-C žaruljom
Opis rada
 A
Filtracijska pumpa (u opsegu isporuke samo u kompletu) pumpa vodu u tlačni spremnik u kojem voda prolazi kroz raz-
ličite stupnjeve pročišćavanja i na kraju se odvodi natrag u jezerce. Prljava voda koja nastaje čišćenjem može se
primjerice iskoristiti za gnojenje vrta.
 B
Stupanj pročišćavanja „Filtriranje": Voda protječe kroz spužve filtra. Spužve filtra zadržavaju mehanička onečišćenja.
Lebdeće čestice i biološki mulj talože se na dno spremnika. Na spužvama filtra nastanjuju se bakterije koje biološki
čiste vodu. Njihova aktivnost počinje od temperature vode od + 10°C.
Grube spužve filtra (plavo)
visoka brzina protoka
Bakterije za nitrifikaciju
Izmjena amonij ->nitrit ->nitrat
Stupanj pročišćavanja „Zračenje": Voda se zrači ultraljubičastim zračenjem pomoću UV-C žarulje. Odumiru plutajuće
alge i uništavaju se uzročnici bolesti.
Premosnica: Svrha premosnice je da se samo jedan dio vode (otprilike 25%) zrači, pa se tako i pri velikom protoku po-
stiže dostatno trajanje zračenja.
Starter za filtar: Uređaj puno biološko djelovanje postiže tek nakon nekoliko tjedana. Nastanjivanje spužvi filtra
filtracijskim bakterijama može se znatno ubrzati dodavanje startera s filtracijskim bakterijama.
Objekt
Fine spužve filtra (crveno)
niža brzina protoka
Bakterije za nitrifikaciju i denitrifikaciju
Izmjena nitrat -> dušik
- HR -
171
