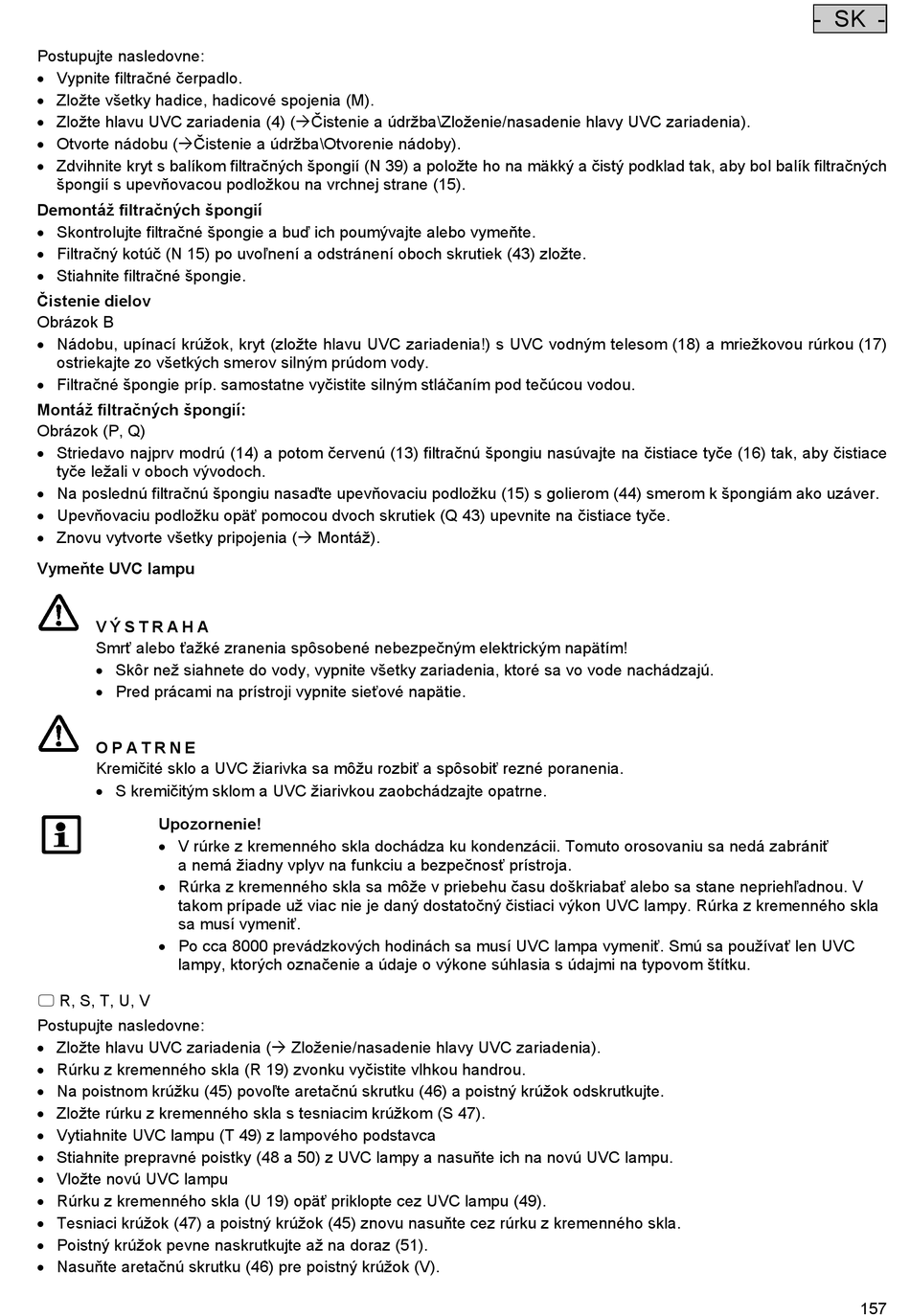

Oase FiltoClear 12000 Gebrauchsanleitung Seite 157

Postupujte nasledovne:
• Vypnite filtračné čerpadlo.
• Zložte všetky hadice, hadicové spojenia (M).
• Zložte hlavu UVC zariadenia (4) (Čistenie a údržba\Zloženie/nasadenie hlavy UVC zariadenia).
• Otvorte nádobu (Čistenie a údržba\Otvorenie nádoby).
• Zdvihnite kryt s balíkom filtračných špongií (N 39) a položte ho na mäkký a čistý podklad tak, aby bol balík filtračných
špongií s upevňovacou podložkou na vrchnej strane (15).
Demontáž filtračných špongií
• Skontrolujte filtračné špongie a buď ich poumývajte alebo vymeňte.
• Filtračný kotúč (N 15) po uvoľnení a odstránení oboch skrutiek (43) zložte.
• Stiahnite filtračné špongie.
Čistenie dielov
Obrázok B
• Nádobu, upínací krúžok, kryt (zložte hlavu UVC zariadenia!) s UVC vodným telesom (18) a mriežkovou rúrkou (17)
ostriekajte zo všetkých smerov silným prúdom vody.
• Filtračné špongie príp. samostatne vyčistite silným stláčaním pod tečúcou vodou.
Montáž filtračných špongií:
Obrázok (P, Q)
• Striedavo najprv modrú (14) a potom červenú (13) filtračnú špongiu nasúvajte na čistiace tyče (16) tak, aby čistiace
tyče ležali v oboch vývodoch.
• Na poslednú filtračnú špongiu nasaďte upevňovaciu podložku (15) s golierom (44) smerom k špongiám ako uzáver.
• Upevňovaciu podložku opäť pomocou dvoch skrutiek (Q 43) upevnite na čistiace tyče.
• Znovu vytvorte všetky pripojenia ( Montáž).
Vymeňte UVC lampu
V Ý S T R A H A
Smrť alebo ťažké zranenia spôsobené nebezpečným elektrickým napätím!
• Skôr než siahnete do vody, vypnite všetky zariadenia, ktoré sa vo vode nachádzajú.
• Pred prácami na prístroji vypnite sieťové napätie.
O P A T R N E
Kremičité sklo a UVC žiarivka sa môžu rozbiť a spôsobiť rezné poranenia.
• S kremičitým sklom a UVC žiarivkou zaobchádzajte opatrne.
Upozornenie!
• V rúrke z kremenného skla dochádza ku kondenzácii. Tomuto orosovaniu sa nedá zabrániť
a nemá žiadny vplyv na funkciu a bezpečnosť prístroja.
• Rúrka z kremenného skla sa môže v priebehu času doškriabať alebo sa stane nepriehľadnou. V
takom prípade už viac nie je daný dostatočný čistiaci výkon UVC lampy. Rúrka z kremenného skla
sa musí vymeniť.
• Po cca 8000 prevádzkových hodinách sa musí UVC lampa vymeniť. Smú sa používať len UVC
lampy, ktorých označenie a údaje o výkone súhlasia s údajmi na typovom štítku.
 R, S, T, U, V
Postupujte nasledovne:
• Zložte hlavu UVC zariadenia ( Zloženie/nasadenie hlavy UVC zariadenia).
• Rúrku z kremenného skla (R 19) zvonku vyčistite vlhkou handrou.
• Na poistnom krúžku (45) povoľte aretačnú skrutku (46) a poistný krúžok odskrutkujte.
• Zložte rúrku z kremenného skla s tesniacim krúžkom (S 47).
• Vytiahnite UVC lampu (T 49) z lampového podstavca
• Stiahnite prepravné poistky (48 a 50) z UVC lampy a nasuňte ich na novú UVC lampu.
• Vložte novú UVC lampu
• Rúrku z kremenného skla (U 19) opäť priklopte cez UVC lampu (49).
• Tesniaci krúžok (47) a poistný krúžok (45) znovu nasuňte cez rúrku z kremenného skla.
• Poistný krúžok pevne naskrutkujte až na doraz (51).
• Nasuňte aretačnú skrutku (46) pre poistný krúžok (V).
- SK -
157
