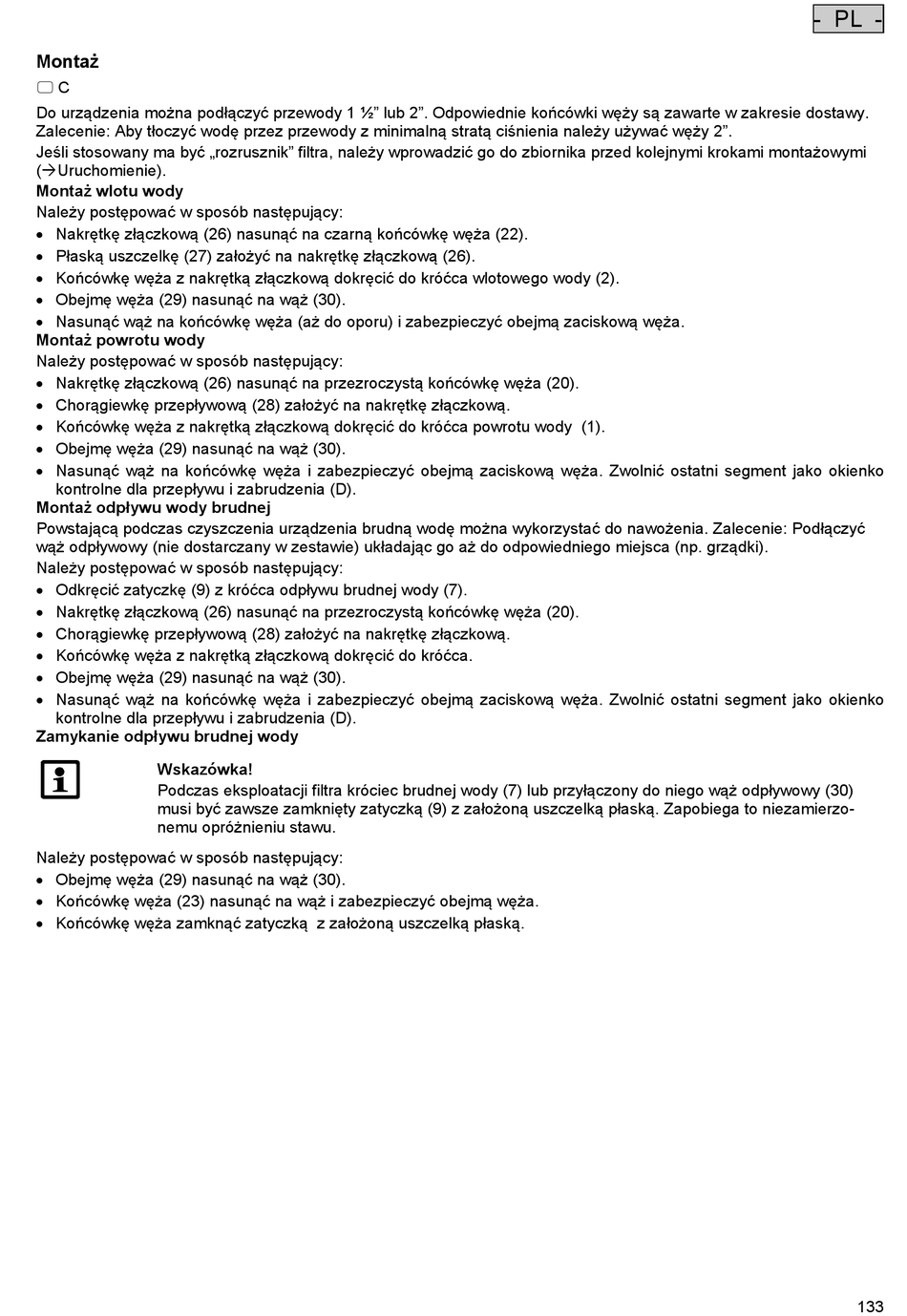

Montaż
 C
Do urządzenia można podłączyć przewody 1 ½" lub 2". Odpowiednie końcówki węży są zawarte w zakresie dostawy.
Zalecenie: Aby tłoczyć wodę przez przewody z minimalną stratą ciśnienia należy używać węży 2".
Jeśli stosowany ma być „rozrusznik" filtra, należy wprowadzić go do zbiornika przed kolejnymi krokami montażowymi
(Uruchomienie).
Montaż wlotu wody
Należy postępować w sposób następujący:
• Nakrętkę złączkową (26) nasunąć na czarną końcówkę węża (22).
• Płaską uszczelkę (27) założyć na nakrętkę złączkową (26).
• Końcówkę węża z nakrętką złączkową dokręcić do króćca wlotowego wody (2).
• Obejmę węża (29) nasunąć na wąż (30).
• Nasunąć wąż na końcówkę węża (aż do oporu) i zabezpieczyć obejmą zaciskową węża.
Montaż powrotu wody
Należy postępować w sposób następujący:
• Nakrętkę złączkową (26) nasunąć na przezroczystą końcówkę węża (20).
• Chorągiewkę przepływową (28) założyć na nakrętkę złączkową.
• Końcówkę węża z nakrętką złączkową dokręcić do króćca powrotu wody (1).
• Obejmę węża (29) nasunąć na wąż (30).
• Nasunąć wąż na końcówkę węża i zabezpieczyć obejmą zaciskową węża. Zwolnić ostatni segment jako okienko
kontrolne dla przepływu i zabrudzenia (D).
Montaż odpływu wody brudnej
Powstającą podczas czyszczenia urządzenia brudną wodę można wykorzystać do nawożenia. Zalecenie: Podłączyć
wąż odpływowy (nie dostarczany w zestawie) układając go aż do odpowiedniego miejsca (np. grządki).
Należy postępować w sposób następujący:
• Odkręcić zatyczkę (9) z króćca odpływu brudnej wody (7).
• Nakrętkę złączkową (26) nasunąć na przezroczystą końcówkę węża (20).
• Chorągiewkę przepływową (28) założyć na nakrętkę złączkową.
• Końcówkę węża z nakrętką złączkową dokręcić do króćca.
• Obejmę węża (29) nasunąć na wąż (30).
• Nasunąć wąż na końcówkę węża i zabezpieczyć obejmą zaciskową węża. Zwolnić ostatni segment jako okienko
kontrolne dla przepływu i zabrudzenia (D).
Zamykanie odpływu brudnej wody
Wskazówka!
Podczas eksploatacji filtra króciec brudnej wody (7) lub przyłączony do niego wąż odpływowy (30)
musi być zawsze zamknięty zatyczką (9) z założoną uszczelką płaską. Zapobiega to niezamierzo-
nemu opróżnieniu stawu.
Należy postępować w sposób następujący:
• Obejmę węża (29) nasunąć na wąż (30).
• Końcówkę węża (23) nasunąć na wąż i zabezpieczyć obejmą węża.
• Końcówkę węża zamknąć zatyczką z założoną uszczelką płaską.
