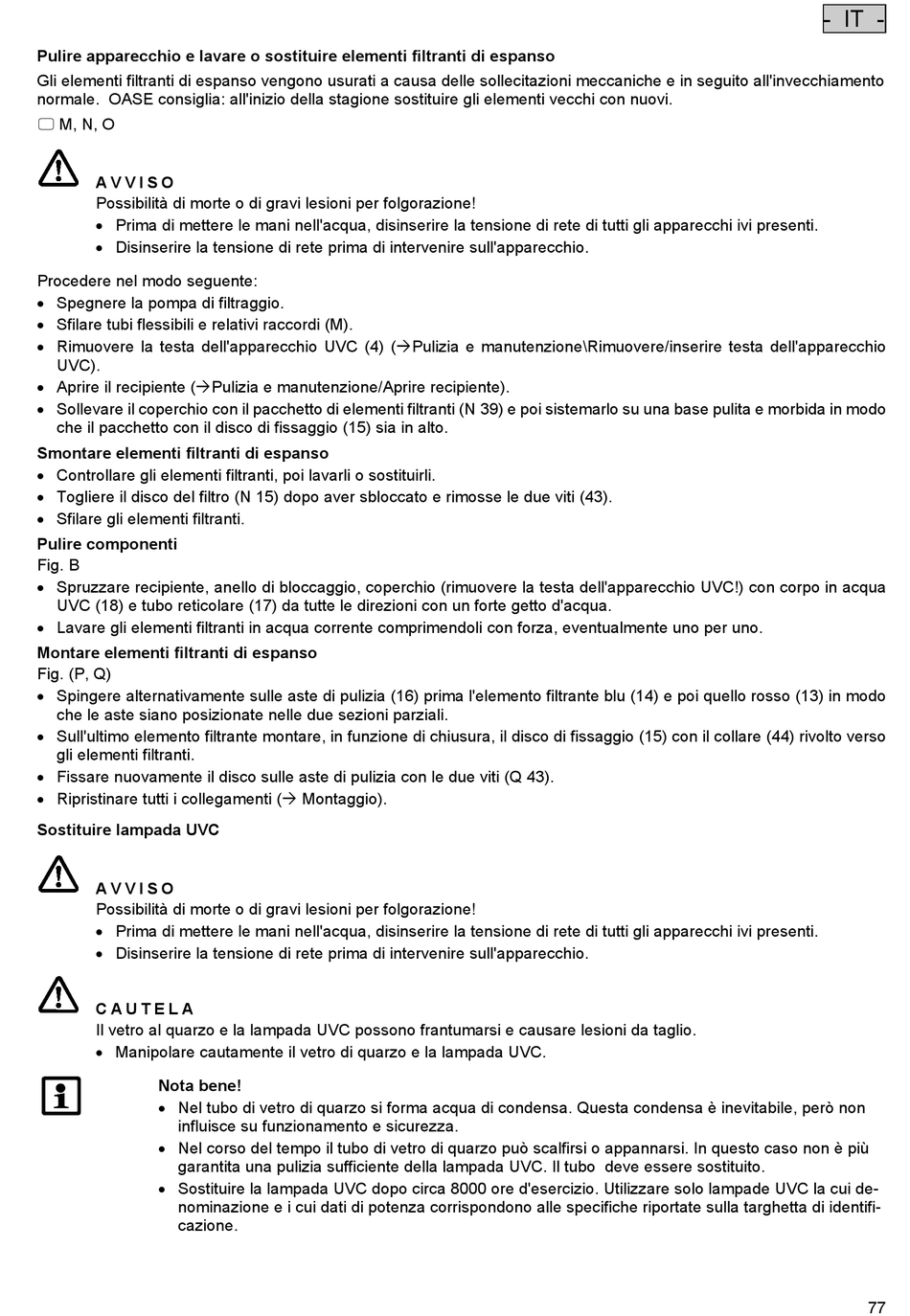

Oase FiltoClear 12000 Gebrauchsanleitung Seite 77

Pulire apparecchio e lavare o sostituire elementi filtranti di espanso
Gli elementi filtranti di espanso vengono usurati a causa delle sollecitazioni meccaniche e in seguito all'invecchiamento
normale. OASE consiglia: all'inizio della stagione sostituire gli elementi vecchi con nuovi.
 M, N, O
A V V I S O
Possibilità di morte o di gravi lesioni per folgorazione!
• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.
• Disinserire la tensione di rete prima di intervenire sull'apparecchio.
Procedere nel modo seguente:
• Spegnere la pompa di filtraggio.
• Sfilare tubi flessibili e relativi raccordi (M).
• Rimuovere la testa dell'apparecchio UVC (4) (Pulizia e manutenzione\Rimuovere/inserire testa dell'apparecchio
UVC).
• Aprire il recipiente (Pulizia e manutenzione/Aprire recipiente).
• Sollevare il coperchio con il pacchetto di elementi filtranti (N 39) e poi sistemarlo su una base pulita e morbida in modo
che il pacchetto con il disco di fissaggio (15) sia in alto.
Smontare elementi filtranti di espanso
• Controllare gli elementi filtranti, poi lavarli o sostituirli.
• Togliere il disco del filtro (N 15) dopo aver sbloccato e rimosse le due viti (43).
• Sfilare gli elementi filtranti.
Pulire componenti
Fig. B
• Spruzzare recipiente, anello di bloccaggio, coperchio (rimuovere la testa dell'apparecchio UVC!) con corpo in acqua
UVC (18) e tubo reticolare (17) da tutte le direzioni con un forte getto d'acqua.
• Lavare gli elementi filtranti in acqua corrente comprimendoli con forza, eventualmente uno per uno.
Montare elementi filtranti di espanso
Fig. (P, Q)
• Spingere alternativamente sulle aste di pulizia (16) prima l'elemento filtrante blu (14) e poi quello rosso (13) in modo
che le aste siano posizionate nelle due sezioni parziali.
• Sull'ultimo elemento filtrante montare, in funzione di chiusura, il disco di fissaggio (15) con il collare (44) rivolto verso
gli elementi filtranti.
• Fissare nuovamente il disco sulle aste di pulizia con le due viti (Q 43).
• Ripristinare tutti i collegamenti ( Montaggio).
Sostituire lampada UVC
A V V I S O
Possibilità di morte o di gravi lesioni per folgorazione!
• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.
• Disinserire la tensione di rete prima di intervenire sull'apparecchio.
C A U T E L A
Il vetro al quarzo e la lampada UVC possono frantumarsi e causare lesioni da taglio.
• Manipolare cautamente il vetro di quarzo e la lampada UVC.
Nota bene!
• Nel tubo di vetro di quarzo si forma acqua di condensa. Questa condensa è inevitabile, però non
influisce su funzionamento e sicurezza.
• Nel corso del tempo il tubo di vetro di quarzo può scalfirsi o appannarsi. In questo caso non è più
garantita una pulizia sufficiente della lampada UVC. Il tubo deve essere sostituito.
• Sostituire la lampada UVC dopo circa 8000 ore d'esercizio. Utilizzare solo lampade UVC la cui de-
nominazione e i cui dati di potenza corrispondono alle specifiche riportate sulla targhetta di identifi-
cazione.
