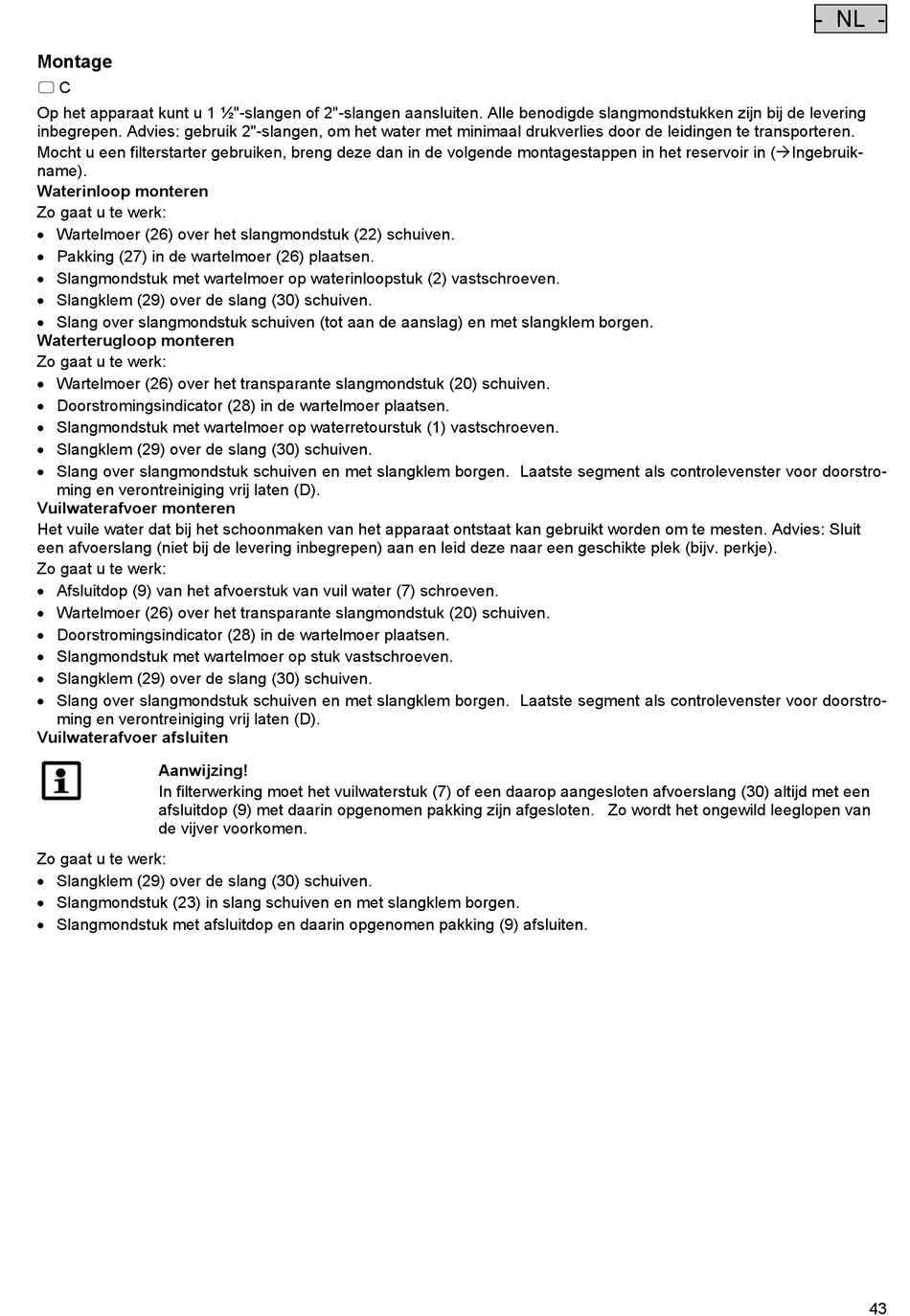

Oase FiltoClear 12000 Gebrauchsanleitung Seite 43

Montage
 C
Op het apparaat kunt u 1 ½"-slangen of 2"-slangen aansluiten. Alle benodigde slangmondstukken zijn bij de levering
inbegrepen. Advies: gebruik 2"-slangen, om het water met minimaal drukverlies door de leidingen te transporteren.
Mocht u een filterstarter gebruiken, breng deze dan in de volgende montagestappen in het reservoir in (Ingebruik-
name).
Waterinloop monteren
Zo gaat u te werk:
• Wartelmoer (26) over het slangmondstuk (22) schuiven.
• Pakking (27) in de wartelmoer (26) plaatsen.
• Slangmondstuk met wartelmoer op waterinloopstuk (2) vastschroeven.
• Slangklem (29) over de slang (30) schuiven.
• Slang over slangmondstuk schuiven (tot aan de aanslag) en met slangklem borgen.
Waterterugloop monteren
Zo gaat u te werk:
• Wartelmoer (26) over het transparante slangmondstuk (20) schuiven.
• Doorstromingsindicator (28) in de wartelmoer plaatsen.
• Slangmondstuk met wartelmoer op waterretourstuk (1) vastschroeven.
• Slangklem (29) over de slang (30) schuiven.
• Slang over slangmondstuk schuiven en met slangklem borgen. Laatste segment als controlevenster voor doorstro-
ming en verontreiniging vrij laten (D).
Vuilwaterafvoer monteren
Het vuile water dat bij het schoonmaken van het apparaat ontstaat kan gebruikt worden om te mesten. Advies: Sluit
een afvoerslang (niet bij de levering inbegrepen) aan en leid deze naar een geschikte plek (bijv. perkje).
Zo gaat u te werk:
• Afsluitdop (9) van het afvoerstuk van vuil water (7) schroeven.
• Wartelmoer (26) over het transparante slangmondstuk (20) schuiven.
• Doorstromingsindicator (28) in de wartelmoer plaatsen.
• Slangmondstuk met wartelmoer op stuk vastschroeven.
• Slangklem (29) over de slang (30) schuiven.
• Slang over slangmondstuk schuiven en met slangklem borgen. Laatste segment als controlevenster voor doorstro-
ming en verontreiniging vrij laten (D).
Vuilwaterafvoer afsluiten
Aanwijzing!
In filterwerking moet het vuilwaterstuk (7) of een daarop aangesloten afvoerslang (30) altijd met een
afsluitdop (9) met daarin opgenomen pakking zijn afgesloten. Zo wordt het ongewild leeglopen van
de vijver voorkomen.
Zo gaat u te werk:
• Slangklem (29) over de slang (30) schuiven.
• Slangmondstuk (23) in slang schuiven en met slangklem borgen.
• Slangmondstuk met afsluitdop en daarin opgenomen pakking (9) afsluiten.
- NL -
43
