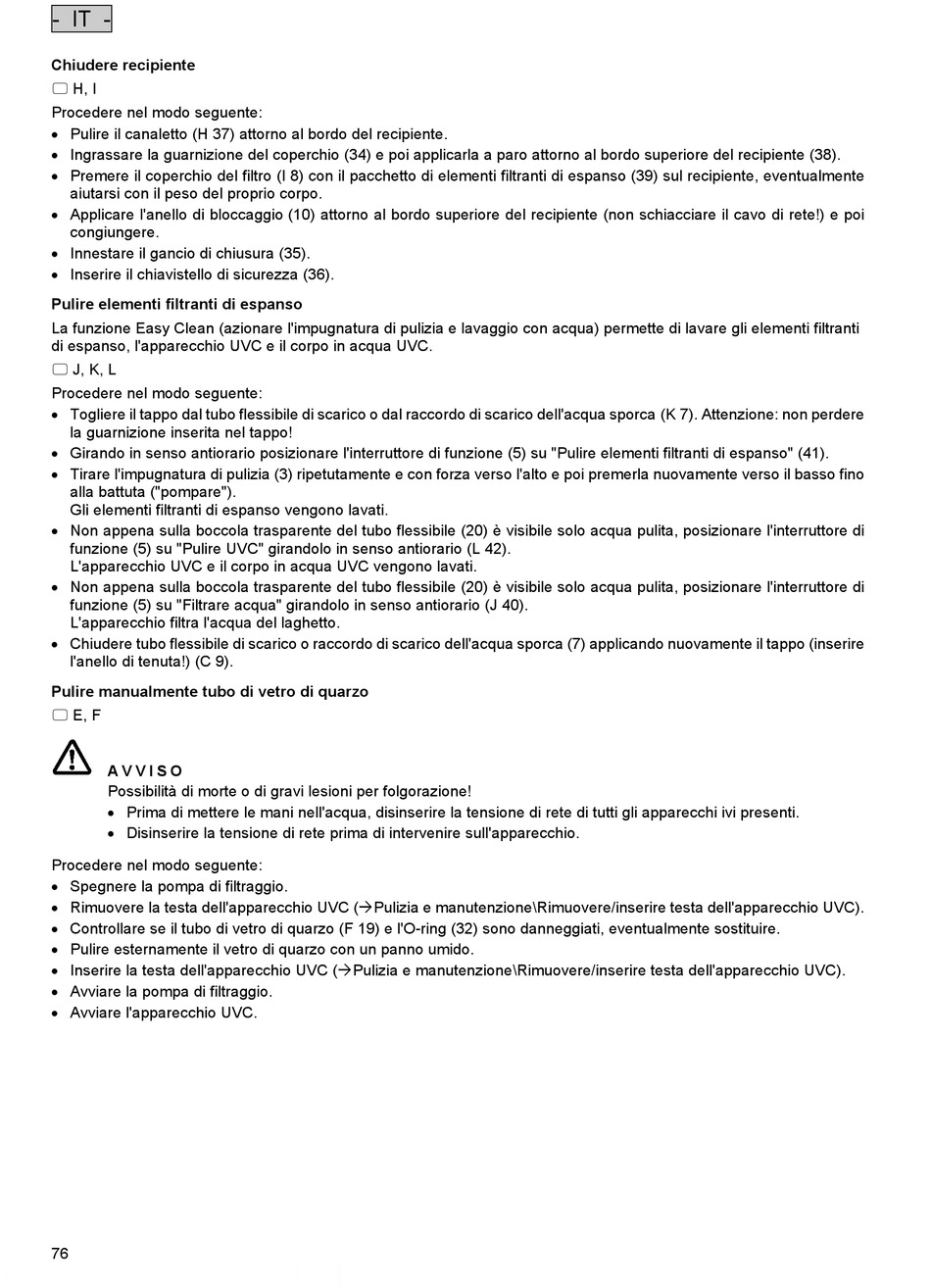

Oase FiltoClear 12000 Gebrauchsanleitung Seite 76

- IT -
Chiudere recipiente
 H, I
Procedere nel modo seguente:
• Pulire il canaletto (H 37) attorno al bordo del recipiente.
• Ingrassare la guarnizione del coperchio (34) e poi applicarla a paro attorno al bordo superiore del recipiente (38).
• Premere il coperchio del filtro (I 8) con il pacchetto di elementi filtranti di espanso (39) sul recipiente, eventualmente
aiutarsi con il peso del proprio corpo.
• Applicare l'anello di bloccaggio (10) attorno al bordo superiore del recipiente (non schiacciare il cavo di rete!) e poi
congiungere.
• Innestare il gancio di chiusura (35).
• Inserire il chiavistello di sicurezza (36).
Pulire elementi filtranti di espanso
La funzione Easy Clean (azionare l'impugnatura di pulizia e lavaggio con acqua) permette di lavare gli elementi filtranti
di espanso, l'apparecchio UVC e il corpo in acqua UVC.
 J, K, L
Procedere nel modo seguente:
• Togliere il tappo dal tubo flessibile di scarico o dal raccordo di scarico dell'acqua sporca (K 7). Attenzione: non perdere
la guarnizione inserita nel tappo!
• Girando in senso antiorario posizionare l'interruttore di funzione (5) su "Pulire elementi filtranti di espanso" (41).
• Tirare l'impugnatura di pulizia (3) ripetutamente e con forza verso l'alto e poi premerla nuovamente verso il basso fino
alla battuta ("pompare").
Gli elementi filtranti di espanso vengono lavati.
• Non appena sulla boccola trasparente del tubo flessibile (20) è visibile solo acqua pulita, posizionare l'interruttore di
funzione (5) su "Pulire UVC" girandolo in senso antiorario (L 42).
L'apparecchio UVC e il corpo in acqua UVC vengono lavati.
• Non appena sulla boccola trasparente del tubo flessibile (20) è visibile solo acqua pulita, posizionare l'interruttore di
funzione (5) su "Filtrare acqua" girandolo in senso antiorario (J 40).
L'apparecchio filtra l'acqua del laghetto.
• Chiudere tubo flessibile di scarico o raccordo di scarico dell'acqua sporca (7) applicando nuovamente il tappo (inserire
l'anello di tenuta!) (C 9).
Pulire manualmente tubo di vetro di quarzo
 E, F
A V V I S O
Possibilità di morte o di gravi lesioni per folgorazione!
• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.
• Disinserire la tensione di rete prima di intervenire sull'apparecchio.
Procedere nel modo seguente:
• Spegnere la pompa di filtraggio.
• Rimuovere la testa dell'apparecchio UVC (Pulizia e manutenzione\Rimuovere/inserire testa dell'apparecchio UVC).
• Controllare se il tubo di vetro di quarzo (F 19) e l'O-ring (32) sono danneggiati, eventualmente sostituire.
• Pulire esternamente il vetro di quarzo con un panno umido.
• Inserire la testa dell'apparecchio UVC (Pulizia e manutenzione\Rimuovere/inserire testa dell'apparecchio UVC).
• Avviare la pompa di filtraggio.
• Avviare l'apparecchio UVC.
76
