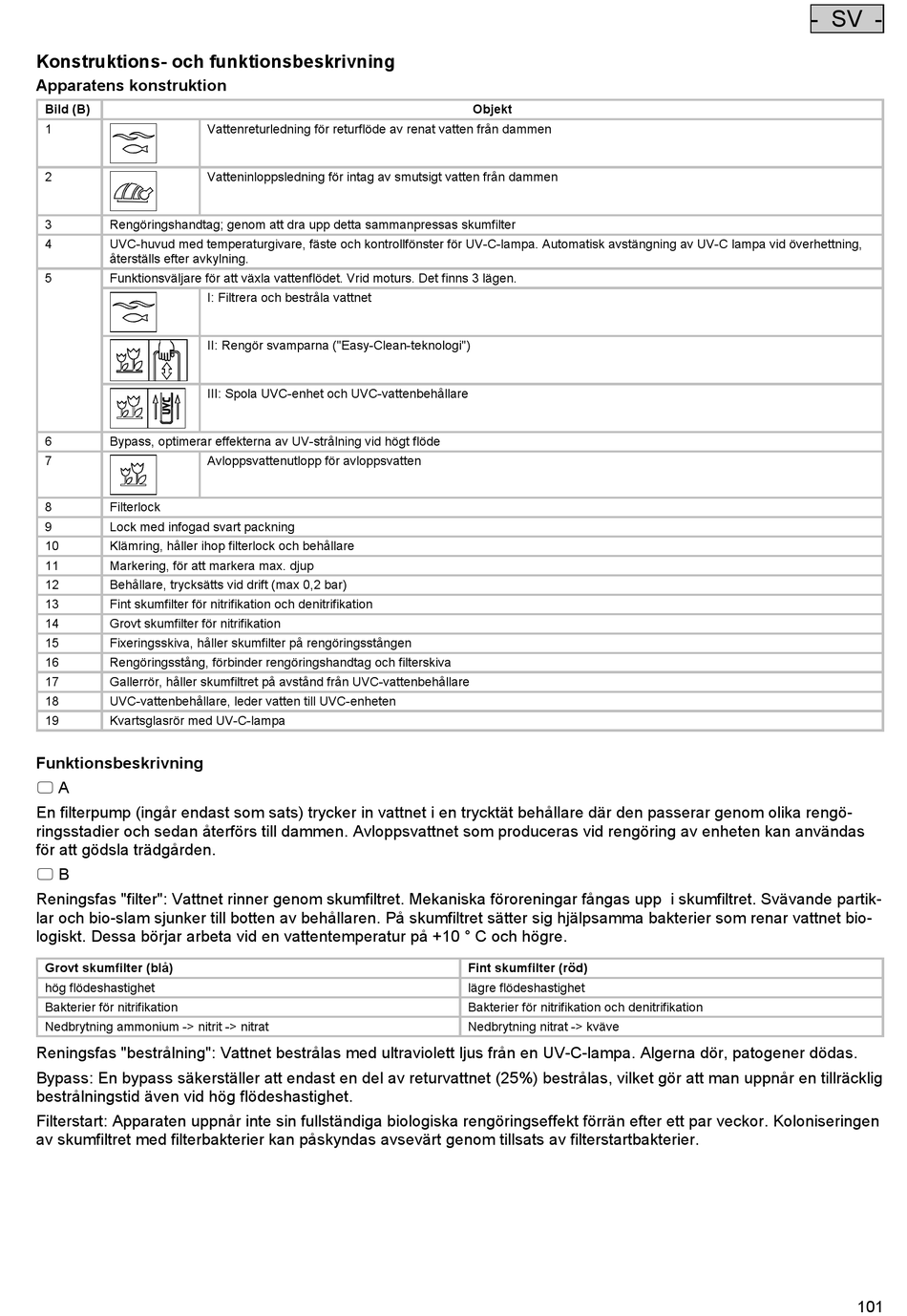

Oase FiltoClear 12000 Gebrauchsanleitung Seite 101

Konstruktions- och funktionsbeskrivning
Apparatens konstruktion
Bild (B)
1 Vattenreturledning för returflöde av renat vatten från dammen
2 Vatteninloppsledning för intag av smutsigt vatten från dammen
3 Rengöringshandtag; genom att dra upp detta sammanpressas skumfilter
4 UVC-huvud med temperaturgivare, fäste och kontrollfönster för UV-C-lampa. Automatisk avstängning av UV-C lampa vid överhettning,
återställs efter avkylning.
5 Funktionsväljare för att växla vattenflödet. Vrid moturs. Det finns 3 lägen.
I: Filtrera och bestråla vattnet
II: Rengör svamparna ("Easy-Clean-teknologi")
III: Spola UVC-enhet och UVC-vattenbehållare
6 Bypass, optimerar effekterna av UV-strålning vid högt flöde
7 Avloppsvattenutlopp för avloppsvatten
8 Filterlock
9 Lock med infogad svart packning
10 Klämring, håller ihop filterlock och behållare
11 Markering, för att markera max. djup
12 Behållare, trycksätts vid drift (max 0,2 bar)
13 Fint skumfilter för nitrifikation och denitrifikation
14 Grovt skumfilter för nitrifikation
15 Fixeringsskiva, håller skumfilter på rengöringsstången
16 Rengöringsstång, förbinder rengöringshandtag och filterskiva
17 Gallerrör, håller skumfiltret på avstånd från UVC-vattenbehållare
18 UVC-vattenbehållare, leder vatten till UVC-enheten
19 Kvartsglasrör med UV-C-lampa
Funktionsbeskrivning
 A
En filterpump (ingår endast som sats) trycker in vattnet i en trycktät behållare där den passerar genom olika rengö-
ringsstadier och sedan återförs till dammen. Avloppsvattnet som produceras vid rengöring av enheten kan användas
för att gödsla trädgården.
 B
Reningsfas "filter": Vattnet rinner genom skumfiltret. Mekaniska föroreningar fångas upp i skumfiltret. Svävande partik-
lar och bio-slam sjunker till botten av behållaren. På skumfiltret sätter sig hjälpsamma bakterier som renar vattnet bio-
logiskt. Dessa börjar arbeta vid en vattentemperatur på +10 ° C och högre.
Grovt skumfilter (blå)
hög flödeshastighet
Bakterier för nitrifikation
Nedbrytning ammonium -> nitrit -> nitrat
Reningsfas "bestrålning": Vattnet bestrålas med ultraviolett ljus från en UV-C-lampa. Algerna dör, patogener dödas.
Bypass: En bypass säkerställer att endast en del av returvattnet (25%) bestrålas, vilket gör att man uppnår en tillräcklig
bestrålningstid även vid hög flödeshastighet.
Filterstart: Apparaten uppnår inte sin fullständiga biologiska rengöringseffekt förrän efter ett par veckor. Koloniseringen
av skumfiltret med filterbakterier kan påskyndas avsevärt genom tillsats av filterstartbakterier.
Objekt
Fint skumfilter (röd)
lägre flödeshastighet
Bakterier för nitrifikation och denitrifikation
Nedbrytning nitrat -> kväve
- SV -
101
