Oase FiltoClear 12000 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für FiltoClear 12000:
- Gebrauchsanleitung (233 Seiten) ,
- Gebrauchsanleitung (141 Seiten)
Werbung
Inhaltsverzeichnis
- 1 Symbole in dieser Anleitung
- 2 Bestimmungsgemäße Verwendung
- 3 Geräteaufbau- und Funktionsbeschreibung Geräteaufbau
- 4 Funktionsbeschreibung
- 5 Sicherheitshinweise
- 6 Sicherer Betrieb
- 7 Anschluss einer Filterpumpe
- 8 Montage
- 9 Betrieb
- 10 Störungsbeseitigung
- 11 Reinigung und Wartung UVC-Gerätekopf Entnehmen/Einsetzen
- 12 Ausserbetriebnahme/Lagern/Überwintern
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Oase FiltoClear 12000
Inhaltszusammenfassung für Oase FiltoClear 12000

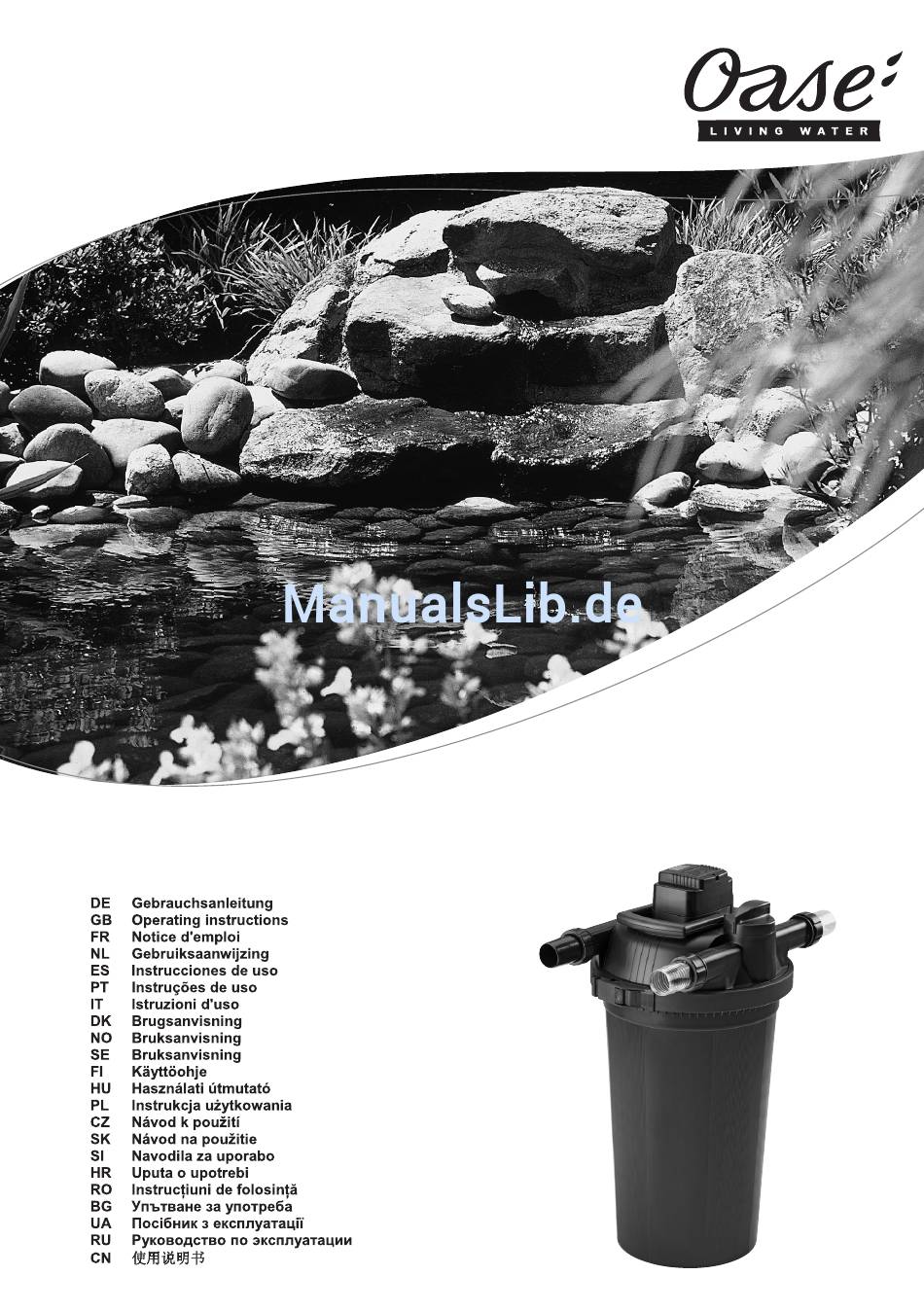

- Seite 1 FiltoClear 12000/16000/20000/30000...
-
Seite 9: Symbole In Dieser Anleitung
Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts FiltoClear 12000/16000/20000/30000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. -
Seite 10: Geräteaufbau- Und Funktionsbeschreibung Geräteaufbau
- DE - Geräteaufbau- und Funktionsbeschreibung Geräteaufbau Bild (B) Objekt Wasserrücklaufstutzen, für Rücklauf gereinigtes Teichwasser Wassereinlaufstutzen, für Einlauf verschmutztesTeichwasser Reinigungsgriff, durch Hochziehen werden die Filterschwämme zusammengepresst UVC-Gerätekopf mit Temperaturwächter, Halterung und Kontrollfenster für UV-C-Lampe. Automatisches Ausschalten der UV-C-Lampe bei Überhitzung, Wiedereinschalten nach Abkühlung. Funktionsschalter zum Umstellen des Wasserdurchflusses. -
Seite 11: Sicherheitshinweise
− als Teichpumpe für FiltoClear 30000: Aquamax Eco 16000. Sicherheitshinweise Die Firma OASE hat dieses Gerät nach dem aktuellen Stand der Technik und den bestehenden Sicherheitsvorschrif- ten gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß... -
Seite 12: Anschluss Einer Filterpumpe
− Abstand des Gerätes zum Wasser: min. 2 m (Sicherheitsabstand!). − Gerät nicht der direkten Sonnenstrahlung aussetzen. − Wasserrücklaufstelle. OASE empfiehlt: Verlegen Sie den Rücklauf-Schlauch so, dass das gereinigte Wasser indirekt, z.B. über einen Bachlauf, wieder in den Teich zurückgeführt wird. So wird es zusätzlich mit Sauerstoff an- gereichert. -
Seite 13: Montage
- DE - Montage Bild (C) An das Gerät können Sie 1 ½"-Schläuche oder 2"-Schläuche anschließen. Die entsprechenden Schlauchtüllen sind im Lieferumfang enthalten. Empfehlung: Verwenden Sie 2"-Schläuche, um das Wasser mit minimalem Druckverlust durch die Leitungen zu fördern. Falls Sie einen Filterstarter verwenden, bringen Sie ihn vor den folgenden Montageschritten in den Behälter ein ( In- betriebnahme). -
Seite 14: Betrieb
Achtung! Empfindliche elektrische Bauteile. Mögliche Folge: Das Gerät wird zerstört. Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung anschließen. OASE empfieht die Verwendung von BioKick (OASE-Filterstarterbakterien): − Bei Erstinbetriebnahme − Nach dem manuellen Auswaschen der Filterschäume − Nach dem Montieren neuer Filterschäume −... -
Seite 15: Reinigung Und Wartung Uvc-Gerätekopf Entnehmen/Einsetzen
- DE - Reinigung und Wartung UVC-Gerätekopf entnehmen/einsetzen Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Vor Arbeiten am Gerät Netzspannung abschalten. UVC-Gerätekopf entnehmen Bild (E) So gehen Sie vor: − Am UVC-Gerätekopf (4) blaue Taste „Press“ drücken (31). −... - Seite 16 − Filterpumpe einschalten. − UVC-Gerät einschalten. Gerät reinigen und Filterschwämme waschen oder ersetzen Durch mechanische Beanspruchung und gewöhnliche Alterung verschleißen die Filterschwämme. OASE empfiehlt: Ersetzen Sie zum Saisonbeginn die alten Filterschwämme durch neue. Bild (M, N, O) Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen.
-
Seite 17: Ausserbetriebnahme/Lagern/Überwintern
- DE - UVC-Lampe ersetzen Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Vor Arbeiten am Gerät Netzspannung abschalten und gegen unbeabsichtigtes Wieder- einschalten sichern. Achtung! Zerbrechliches Glas. Mögliche Folgen: Schnittverletzung an den Händen. Schutzmaßnahmen: Vorsichtig mit Quarzglas und UVC-Lampe umgehen. Hinweis! −...
