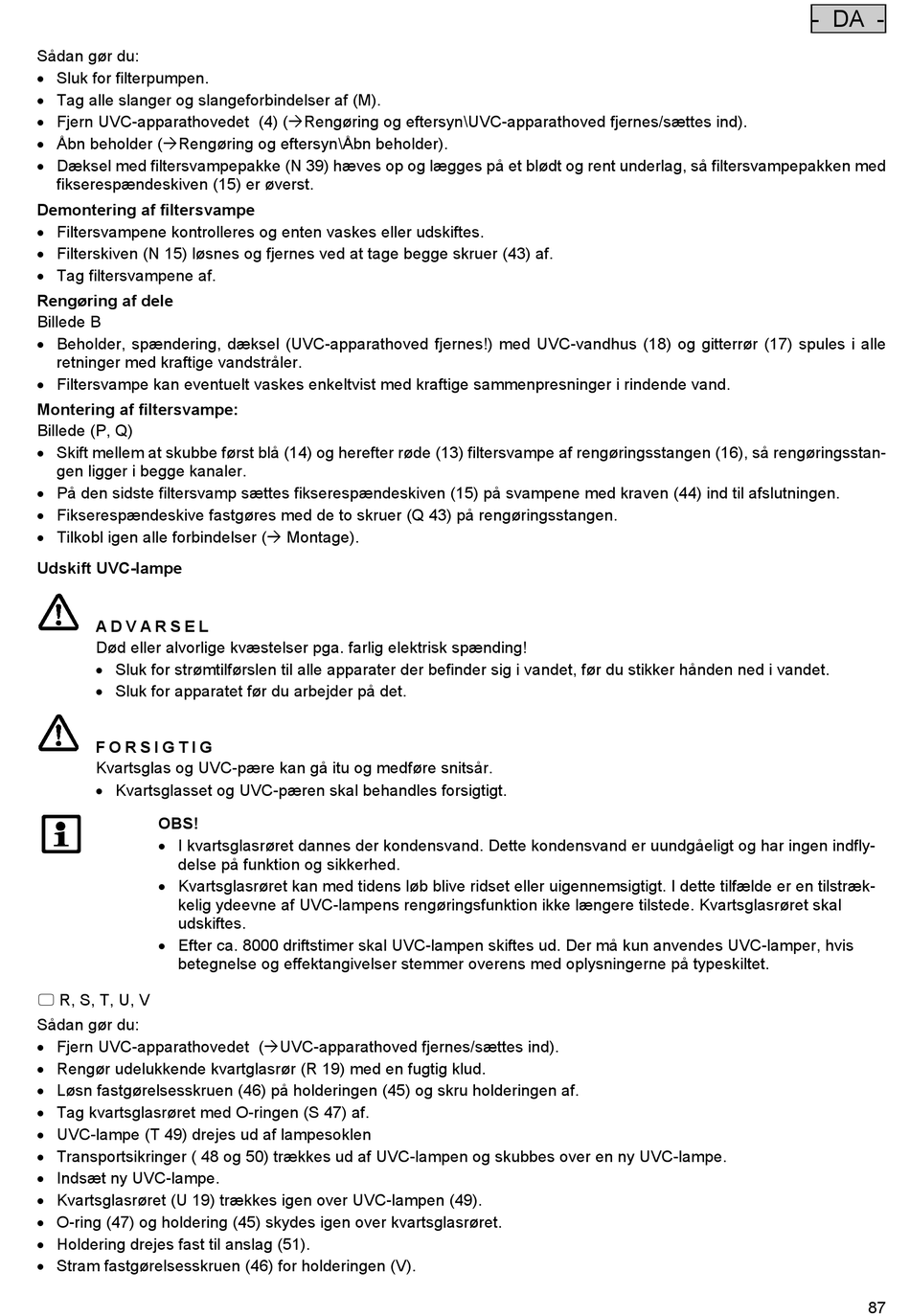

Oase FiltoClear 12000 Gebrauchsanleitung Seite 87

Sådan gør du:
• Sluk for filterpumpen.
• Tag alle slanger og slangeforbindelser af (M).
• Fjern UVC-apparathovedet (4) (Rengøring og eftersyn\UVC-apparathoved fjernes/sættes ind).
• Åbn beholder (Rengøring og eftersyn\Åbn beholder).
• Dæksel med filtersvampepakke (N 39) hæves op og lægges på et blødt og rent underlag, så filtersvampepakken med
fikserespændeskiven (15) er øverst.
Demontering af filtersvampe
• Filtersvampene kontrolleres og enten vaskes eller udskiftes.
• Filterskiven (N 15) løsnes og fjernes ved at tage begge skruer (43) af.
• Tag filtersvampene af.
Rengøring af dele
Billede B
• Beholder, spændering, dæksel (UVC-apparathoved fjernes!) med UVC-vandhus (18) og gitterrør (17) spules i alle
retninger med kraftige vandstråler.
• Filtersvampe kan eventuelt vaskes enkeltvist med kraftige sammenpresninger i rindende vand.
Montering af filtersvampe:
Billede (P, Q)
• Skift mellem at skubbe først blå (14) og herefter røde (13) filtersvampe af rengøringsstangen (16), så rengøringsstan-
gen ligger i begge kanaler.
• På den sidste filtersvamp sættes fikserespændeskiven (15) på svampene med kraven (44) ind til afslutningen.
• Fikserespændeskive fastgøres med de to skruer (Q 43) på rengøringsstangen.
• Tilkobl igen alle forbindelser ( Montage).
Udskift UVC-lampe
A D V A R S E L
Død eller alvorlige kvæstelser pga. farlig elektrisk spænding!
• Sluk for strømtilførslen til alle apparater der befinder sig i vandet, før du stikker hånden ned i vandet.
• Sluk for apparatet før du arbejder på det.
F O R S I G T I G
Kvartsglas og UVC-pære kan gå itu og medføre snitsår.
• Kvartsglasset og UVC-pæren skal behandles forsigtigt.
OBS!
• I kvartsglasrøret dannes der kondensvand. Dette kondensvand er uundgåeligt og har ingen indfly-
delse på funktion og sikkerhed.
• Kvartsglasrøret kan med tidens løb blive ridset eller uigennemsigtigt. I dette tilfælde er en tilstræk-
kelig ydeevne af UVC-lampens rengøringsfunktion ikke længere tilstede. Kvartsglasrøret skal
udskiftes.
• Efter ca. 8000 driftstimer skal UVC-lampen skiftes ud. Der må kun anvendes UVC-lamper, hvis
betegnelse og effektangivelser stemmer overens med oplysningerne på typeskiltet.
 R, S, T, U, V
Sådan gør du:
• Fjern UVC-apparathovedet (UVC-apparathoved fjernes/sættes ind).
• Rengør udelukkende kvartglasrør (R 19) med en fugtig klud.
• Løsn fastgørelsesskruen (46) på holderingen (45) og skru holderingen af.
• Tag kvartsglasrøret med O-ringen (S 47) af.
• UVC-lampe (T 49) drejes ud af lampesoklen
• Transportsikringer ( 48 og 50) trækkes ud af UVC-lampen og skubbes over en ny UVC-lampe.
• Indsæt ny UVC-lampe.
• Kvartsglasrøret (U 19) trækkes igen over UVC-lampen (49).
• O-ring (47) og holdering (45) skydes igen over kvartsglasrøret.
• Holdering drejes fast til anslag (51).
• Stram fastgørelsesskruen (46) for holderingen (V).
- DA -
87
