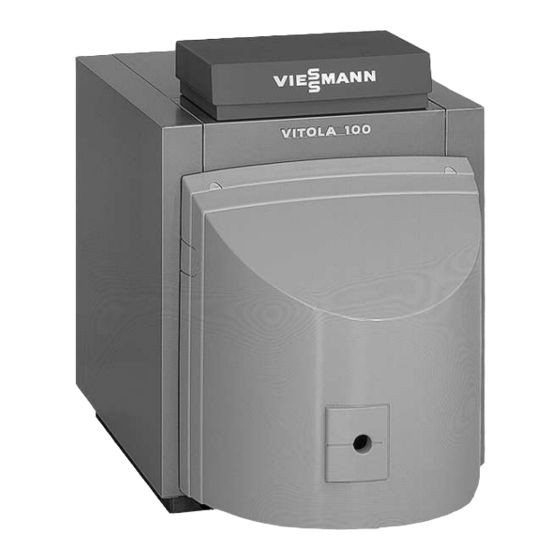

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitola 100 Typ VC1A, 15 bis 33 kW Öl-/Gas-Heizkessel VITOLA 100 Nach Montage entsorgen! 5851 681 1/2005...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die gesetzlichen Vorschriften zur hinweise Unfallverhütung, die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor die berufsgenossenschaftlichen Sach- und Umweltschäden. Bestimmungen, die einschlägigen Sicherheitsbe- Hinweis... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Abstandsmaße ................... Montageablauf Heizkessel aufstellen und ausrichten ............Wärmedämmung anbauen ................Abgasseitig anschließen ................Heizwasserseitig anschließen..............Sicherheitsanschlüsse erstellen ..............10 Elektrisch anschließen und Oberblech anbauen .......... 10 Kesseltür und Brenner anbauen ..............12 Inbetriebnahme und Einregulierung ............13... -
Seite 4: Abstandsmaße
Abstandsmaße A Brennkammer C Speicher-Wassererwärmer B Heizkessel D Tauchhülse (nur bei Vitocell, Typ EHA (350 l) Nenn-Wärme- leistung Baulänge Vitoair beachten. -
Seite 5: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Aufstellung ohne Speicher-Wassererwärmer Heizkessel mit geringer Steigung Hinweis nach hinten ausrichten. Beutel mit Typenschild des Heizkes- sels, Fußschrauben und Riegel für Schauloch abnehmen und aufbewah- ren. Das Typenschild wird auf das Seiten- blech der Wärmedämmung geklebt, der Riegel an die Kesseltür ange- schraubt. -
Seite 6: Wärmedämmung Anbauen
Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. - Seite 7 Wärmedämmung anbauen (Fortsetzung) Raumluftunabhängiger Betrieb (falls vorhanden) Bei raumluftunabhängigem Betrieb Zuluftleitung vor Anbau der Wärme- dämm-Bleche montieren. Montageanleitung Zubehör für raumluftunabhängigen Betrieb A Brennerleitung fA Hinweis Beim Anbau der Seitenbleche das Hinterblech anheben und an den Heizkessel drücken. Es muss auf der Innenseite der Seitenblech-Abkantungen sitzen.
- Seite 8 Wärmedämmung anbauen (Fortsetzung) Hinweis Kesseltemperatursensor § liegt in der Verpackung der Regelung. Fühler A und Kesseltemperatursen- Achtung sor § so weit wie möglich in Tauch- Beschädigungen der Kapilla- hülse schieben. ren führen zu Funktionsstörun- gen der Fühler. Kapillaren nicht knicken. A Fühler §...
-
Seite 9: Abgasseitig Anschließen
Abgasseitig anschließen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schornstein verbinden. Abgasrohr (lichte Weite) 130 mm 2. Messöffnung A erstellen. 3. Abgasrohr eindichten und wärme- dämmen. Hinweis Anschluss-Stellen müssen gas- dicht sein Heizwasserseitig anschließen Montageanleitung Divicon Heizkreis-Verteilung Entleerung und Membran-Aus- KV Kesselvorlauf G 1½... -
Seite 10: Sicherheitsanschlüsse Erstellen
Sicherheitsanschlüsse erstellen Montageanleitung Kleinverteiler Sicherheitsleitungen installieren. Wassermangelsicherung Durch Prüfungen ist nachgewiesen, Mindestquerschnitte: dass die Anforderungen nach Eintrittsanschluss Sicherheitsventil: EN 12828 erfüllt werden. DN 15 (R ½) Eine zusätzliche Wassermangelsi- Ausblaseleitung Sicherheitsventil: cherung ist nicht erforderlich DN 20 (R ¾) Leitung zu Ausdehnungsgefäß Hinweis 15 bis 18 kW: DN 15 (R ½) Die Heizkessel sind mit einem Sicher-... - Seite 11 Elektrisch anschließen und Oberblech anbauen (Fortsetzung) A 230 V-Leitungen B Kleinspannungsleitungen C Typenschild (wahlweise rechts oder links)
-
Seite 12: Kesseltür Und Brenner Anbauen
Brennkammer bis zum Anschlag ein- schieben (Haltebügel nach unten). Brenner anbauen und einregulieren Separate Unterlagen des Bren- Hinweis ners Falls kein Viessmann Öl-Gebläse- brenner angebaut wird: Der Lochkreis der Brennerbefesti- gungslöcher (M 8) und die Brenner- rohr-Durchführungsöffnung entspre- chen der EN 226. -
Seite 13: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Serviceanleitung zu Heizkessel, Brenner und Kesselkreisregelung Brennereinstellung Öl- bzw. Gasdurchsatz des Brenners auf die Nenn-Wärmeleistung des Heizkessels einstellen. - Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
