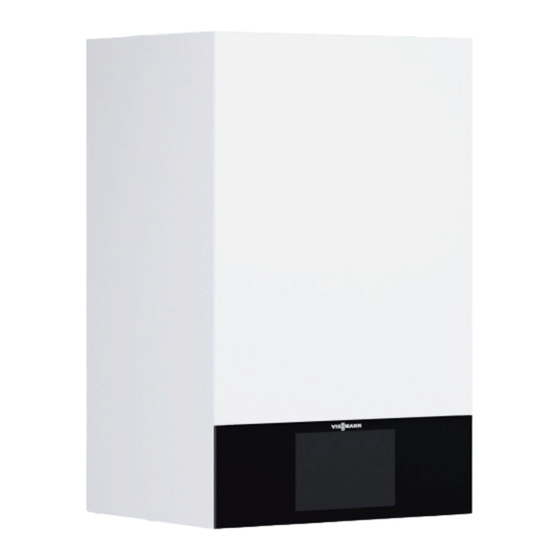

Viessmann VITODENS 300-W Montageanleitung

Viessmann VITODENS 300-W Montageanleitung

Gas-brennwertkessel als wandgerät erdgas- und flüssiggas-ausführung
Vorschau ausblenden Andere Handbücher für VITODENS 300-W:

Werbung

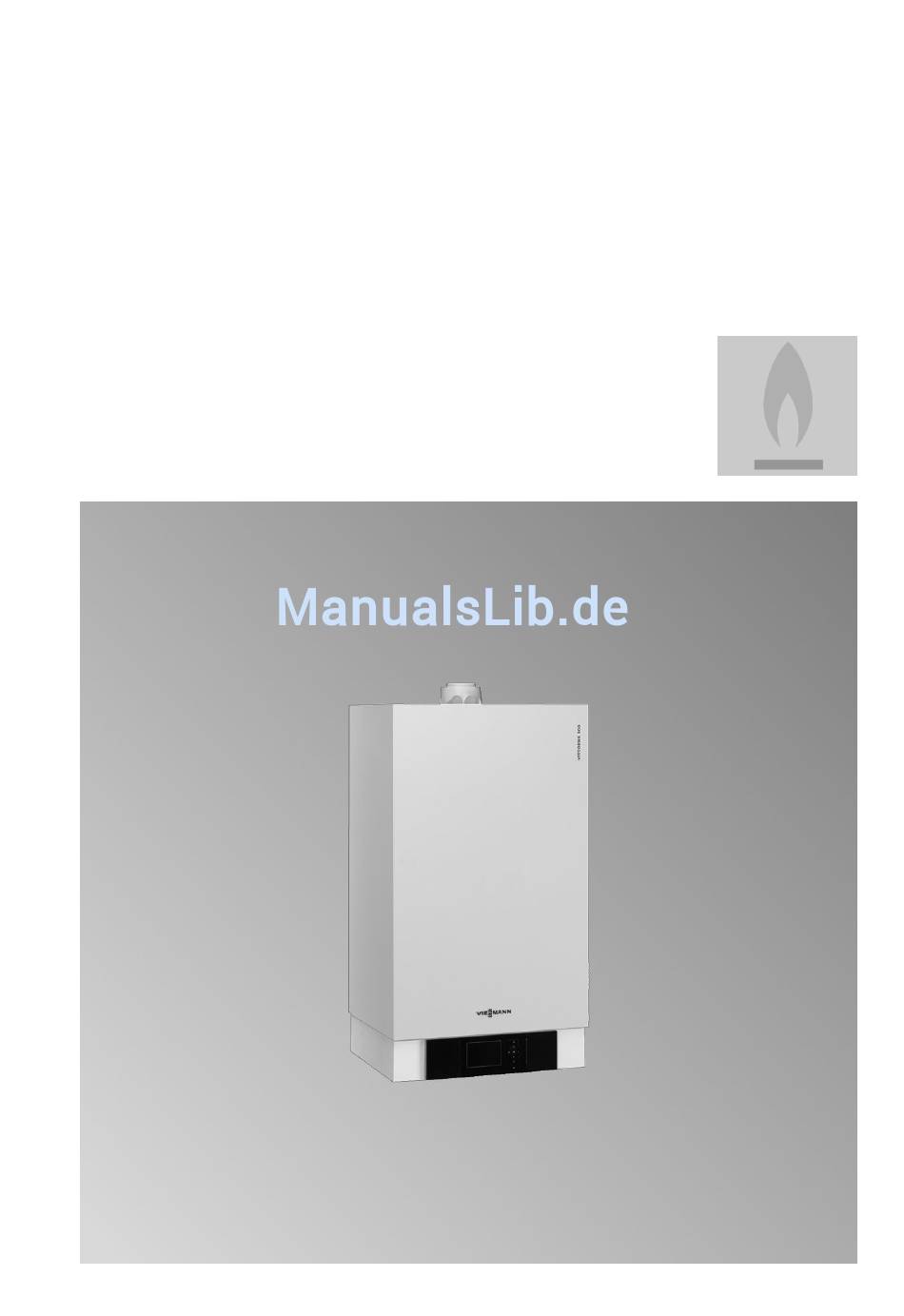

VIESMANN
Montageanleitung
für die Fachkraft
Vitodens 300-W
Typ WB3E, 1,9 bis 11,0 kW
Gas-Brennwertkessel als Wandgerät
Erdgas- und Flüssiggas-Ausführung
VITODENS 300-W
Nach Montage entsorgen!
5602 023
7/2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITODENS 300-W

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 300-W Typ WB3E, 1,9 bis 11,0 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 300-W Nach Montage entsorgen! 5602 023 7/2011...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Produktinformation....................Montagevorbereitung................... ■ Vorbereitungen zur Montage des Heizkessels..........Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................Kondenswasseranschluss..................Gasanschluss....................... Regelungsgehäuse öffnen................... 10 Elektrische Anschlüsse..................12 ■ Zuordnung der Anschlüsse an Stecker 28 ............14 ■ Anschluss von Zubehörteilen................15 ■ Anschlussleitungen verlegen................16 Regelungsgehäuse schließen und Bedienteil einsetzen........
  • Seite 4: Produktinformation

    Vorgerichtet für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Der Vitodens 300-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken.
  • Seite 5 Montagevorbereitung (Fortsetzung) Bauseitige Vorbereitung der Gas-, Wasser- und Elektroanschlüsse siehe Montageanleitung Montagehilfe oder Montagerahmen. A B C D EF A Heizungsvorlauf Rp¾ F Befüllung/Entleerung B Speichervorlauf G¾ G Bereich für elektrische Leitungen C Gasanschluss Rp½ H Maß bei Aufstellung mit unterge- D Speicherrücklauf G¾...
  • Seite 6 Montagevorbereitung (Fortsetzung) Nenn-Wärmeleistungsbereich 1,9 - 11 Hinweis Der Heizkessel (Schutzart IP X4 D) ist für den Einbau in Nassräume im Schutz- bereich 1 gemäß DIN VDE 0100 zuge- lassen, falls das Auftreten von Strahl- wasser ausgeschlossen ist. Die Forderungen der DIN VDE 0100 sind zu berücksichtigen.
  • Seite 7: Heizkessel Anbauen Und Anschlüsse Montieren

    Heizkessel anbauen und Anschlüsse montieren Hinweis Schnellentlüfter liegt bei.
  • Seite 8: Abgasanschluss

    Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) A B C D EF A Heizungsvorlauf D Speicherrücklauf B Speichervorlauf E Heizungsrücklauf C Gasanschluss F Befüllung/Entleerung Hinweis Vitodens 300-W in allen drei Achsen senkrecht bzw. waagerecht ausrichten. Abgasanschluss Abgas-Zuluftleitung anschließen. Montageanleitung Abgassys- tem.
  • Seite 9: Kondenswasseranschluss

    Kondenswasseranschluss Kondenswasserleitung mit Gefälle und Rohrbelüftung an das Abwassernetz anschließen. Gasanschluss Hinweis zum Betrieb mit Flüssiggas! Wir empfehlen beim Einbau des Heiz- kessels in Räumen unter Erdgleiche den Einbau des externen Sicherheitsmag- netventils. 1. Gasabsperrhahn A am Gasan- schluss eindichten. Anzugsmoment: 30±2 Nm...
  • Seite 10: Regelungsgehäuse Öffnen

    Gasanschluss (Fortsetzung) 2. Dichtheitsprüfung durchführen. 3. Gasleitung entlüften. Hinweis Umstellung auf andere Gasart: Zur Dichtheitsprüfung nur geeignete Serviceanleitung und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Leck- suchmittel mit ungeeigneten Inhalts- stoffen (z.B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen.
  • Seite 11 Regelungsgehäuse öffnen (Fortsetzung) 2. 2x...
  • Seite 12: Elektrische Anschlüsse

    Elektrische Anschlüsse A KM-BUS-Verbindung Funk-Basis B KM-BUS-Verbindung Heizkreis- (im Auslieferzustand angeschlos- pumpe sen) C Funkuhrempfänger Hinweis Falls leitungsgebundene Fernbedienungen Vitotrol 200A/300A verwendet werden, muss die KM-BUS-Verbindung „X19“ zur Funk-Basis A getrennt werden. Leitungsgebundene und Funk-Fernbedienungen können nicht kombiniert werden.
  • Seite 13 Elektrische Anschlüsse (Fortsetzung) Hinweis zum Anschluss von Stecker 230 V~ Zubehörteilen sK ■ Zirkulationspumpe D Für den Anschluss die den Zube- ■ Externe Heizkreispumpe D hörteilen beiliegenden separaten ■ Umwälzpumpe zur Speicherbe- Montageanleitungen beachten. heizung D Nennspannung: 230 V ~ Nennstrom: max.
  • Seite 14: Zuordnung Der Anschlüsse An Stecker 28

    Elektrische Anschlüsse (Fortsetzung) Falls der Gesamtstrom der Anlage Speichertemperatursensor (liegt 6 A übersteigt, eine oder mehrere dem Anschluss-Set des Speicher- Erweiterungen über einen Netz- Wassererwärmers bei). schalter direkt an das Stromnetz aVG KM-BUS-Teilnehmer (Zubehör) anschließen. ■ Fernbedienung Vitotrol 200A oder 300A Kleinspannungsstecker ■...
  • Seite 15: Anschluss Von Zubehörteilen

    Elektrische Anschlüsse (Fortsetzung) Anschluss von Zubehörteilen Netzanschluss aller Zubehöre über Kesselregelung Zubehöre teilweise mit direktem Netzanschluss A Regelung des Heizkessels D Erweiterung AM1, Erweiterung EA1 und/oder Solarregelungsmodul, B Erweiterungssatz für Heizkreis mit Mischer M2 Typ SM1 C Erweiterungssatz für Heizkreis mit E Netzschalter Mischer M3 Fließt zu den angeschlossenen Aktoren...
  • Seite 16: Anschlussleitungen Verlegen

    Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Falls Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die max. zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse E Kommunikationsmodul B 230 V-Anschlüsse F Leitungsdichtung für Netzleitung C Interne Erweiterung...
  • Seite 17: Regelungsgehäuse Schließen Und Bedienteil Einsetzen

    Regelungsgehäuse schließen und Bedienteil einsetzen...
  • Seite 18 Regelungsgehäuse schließen und Bedienteil… (Fortsetzung) Bedieneinheit (separat verpackt) in den Regelungsträger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. Montageanleitung Wandmonta- gesockel...
  • Seite 19: Vorderblech Anbauen

    Vorderblech anbauen Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben.
  • Seite 20: Funk-Zubehör Montieren

    Funk-Zubehör montieren Außentemperatursensor RF 1. Außentemperatursensor RF für Inbe- triebnahme vorbereiten: Außentemperatursensor RF aus der Verpackung nehmen und mit der Vor- derseite zu einer Lichtquelle aufstel- len, damit die interne Spannungsver- sorgung aufgebaut wird. Der Vor- gang dauert ca. 15 min. 2.
  • Seite 21: Funk-Fernbedienung Vitotrol 200 Rf Und Vitotrol 300 Rf (Zubehör)

    Funk-Zubehör montieren (Fortsetzung) 2. Leitung des Funk-Repeaters am Steckernetzteil einstecken. 3. Steckernetzteil in Steckdose ste- cken. 4. Funk-Repeater anmelden. Serviceanleitung 1. Funk-Repeater A in der Nähe einer Steckdose befestigen. Hinweis DIP-Schalter an der Rückseite nicht verstellen. (Richtige Stellung siehe Servicean- leitung.) Funk-Fernbedienung Vitotrol 200 RF und Vitotrol 300 RF (Zube- hör)
  • Seite 24 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
