Viessmann Vitolig 100 Typ VL1H Montageanleitung

Heizkessel für scheitholz bis 35 cm länge
Vorschau ausblenden Andere Handbücher für Vitolig 100 Typ VL1H:

Werbung

Inhaltsverzeichnis

Montageanleitung
für die Fachkraft

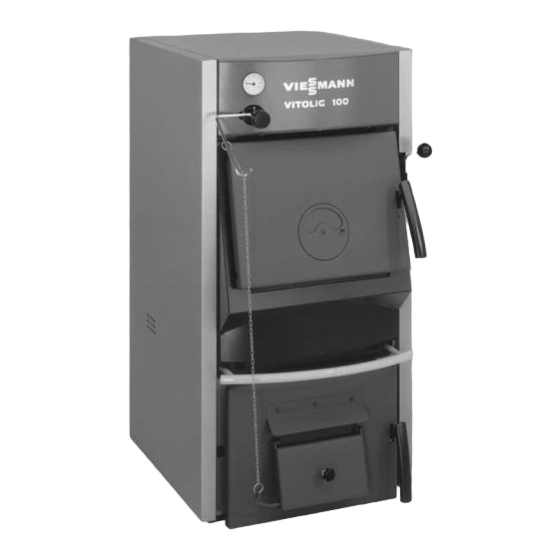

Vitolig 100
Typ VL1H
Heizkessel für Scheitholz bis 35 cm Länge
VITOLIG 100
Nach Montage entsorgen!
5851 579
2/2004

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitolig 100 Typ VL1H

Inhaltszusammenfassung für Viessmann Vitolig 100 Typ VL1H

  • Seite 1 Montageanleitung für die Fachkraft Vitolig 100 Typ VL1H Heizkessel für Scheitholz bis 35 cm Länge VITOLIG 100 Nach Montage entsorgen! 5851 579 2/2004...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder Fachkräften (Heizungsfachbetrieb/ einschalten sichern.
  • Seite 3 Abstandsmaße Erforderlicher Abstand zum Befüllen und Reinigen.

  • Seite 4: Einbringung Und Aufstellung

    Einbringung und Aufstellung 1. Transporthölzer abbauen und Heizkessel zum endgültigen Aufstellort bringen. Hinweis! Zum Transport auf den Fußschienen die Stellschrauben eindrehen. 2. Heizkessel auf einen nicht brenn baren Untergrund stellen, beson deres Fundament ist nicht erforder lich. Heizkessel an den Stellschrauben waagerecht ausrichten.

  • Seite 5: Wärmedämmung Anbauen

    Wärmedämmung anbauen 1. Feuerungsregler, Thermometer 4. Hinterblech in die Schrauben am und Bedienhebel für Anheizklappe Bodenblech stellen und oben aus dem Aschenraum entnehmen. anschrauben. Tür offen lassen. 5. Kugelkopf und Arretierung für 2. Kugelkopf und Arretierung für Drosselklappe anschrauben. Drosselklappe abschrauben. 6.
  • Seite 6 Wärmedämmung anbauen (Fortsetzung) 1. Beide Sekundärluftschieber bis zum Anschlag nach hinten schieben, Betätigungsbügel aufstecken und Schrauben anziehen. 2. Seitenbleche links und rechts in die Schrauben am Bodenblech stellen und Schnappverschlüsse am Hinterblech einrasten. 3. Seitenbleche vorn anschrauben.

  • Seite 7: Feuerungsregler Und Thermometer Anbauen

    Feuerungsregler und Thermometer anbauen 1. Bedienhebel für Anheizklappe durch 5. Fühler in Tauchhülse stecken und Öffnung im Seitenblech stecken, in Vorderblech oben einrasten. die Bohrung der Welle stecken und mit der Schraube befestigen. 6. Hebel am Feuerungsregler ein stecken und so ausrichten, dass 2.

  • Seite 8: Heizwasserseitiger Anschluss Und Thermische Ablaufsicherung

    Heizwasserseitiger Anschluss und thermische Ablaufsicherung Hinweis! Es dürfen nur geregelte Heizkreise mit Mischer angeschlossen werden. KV1/SA Druckminderventil Reinigungsöffnung Entleerung und Membran Rückflussverhinderer Ausdehnungsgefäß R ½ Sicherheitsventil ..Kesselrücklauf Thermische Ablaufsicherung ....Kesselrücklauf G 1¼...

  • Seite 9: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen

    Sicherheitsanschlüsse erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. Wassermangelsicherung Mindestquerschnitte: Der Heizkessel muss mit einer Wasser Sicherheitsventil mangelsicherung ausgerüstet werden. H Eintrittsanschluss DN 15 (R ½) ..H Ausblaseleitung DN 20 (R ¾) Hinweis! .

  • Seite 10: Elektrische Anschlüsse

    Elektrische Anschlüsse Kontaktbezeichnung S1 blau gelb/grün braun M1 Umwälzpumpe zur Speicherbeheizung M2 Heizkreispumpe S0 Hauptschalter S1 Mindesttemperaturregler, im Vitolig 100 eingebaut (Kontakt ist über 60 ºC geschlossen) S2 Speichertemperaturregler S3 Heizungspumpenschalter 1. Externe elektrische Anschlüsse 2. Netzanschluss (230 V~ 50 Hz) über entsprechend der Abbildung einen festen Anschluss erstellen.
  • Seite 11 Inbetriebnahme und Einregulierung 1. Heizkessel in Betrieb nehmen und 3. Hebelarm des Feuerungsreglers bis zur gewünschten Betriebs so ausrichten, dass er etwas nach temperatur aufheizen (z.B. 80 ºC). oben zeigt. Bedienungsanleitung 4. Kette am Hebel und an der Luft Vitolig 100 klappe einhängen, auf den Haken am Hebelarm legen und so weit 2.

  • Seite 12: Technische Daten

    Rechenwerte zur Auslegung der Abgasanlage nach DIN 4705, bezogen auf 10 % CO und obere Nenn Wärmeleistung. Abgastemperatur als mittlerer Bruttowert analog EN 304 bei 20 ºC Verbrennungsluft temperatur. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
