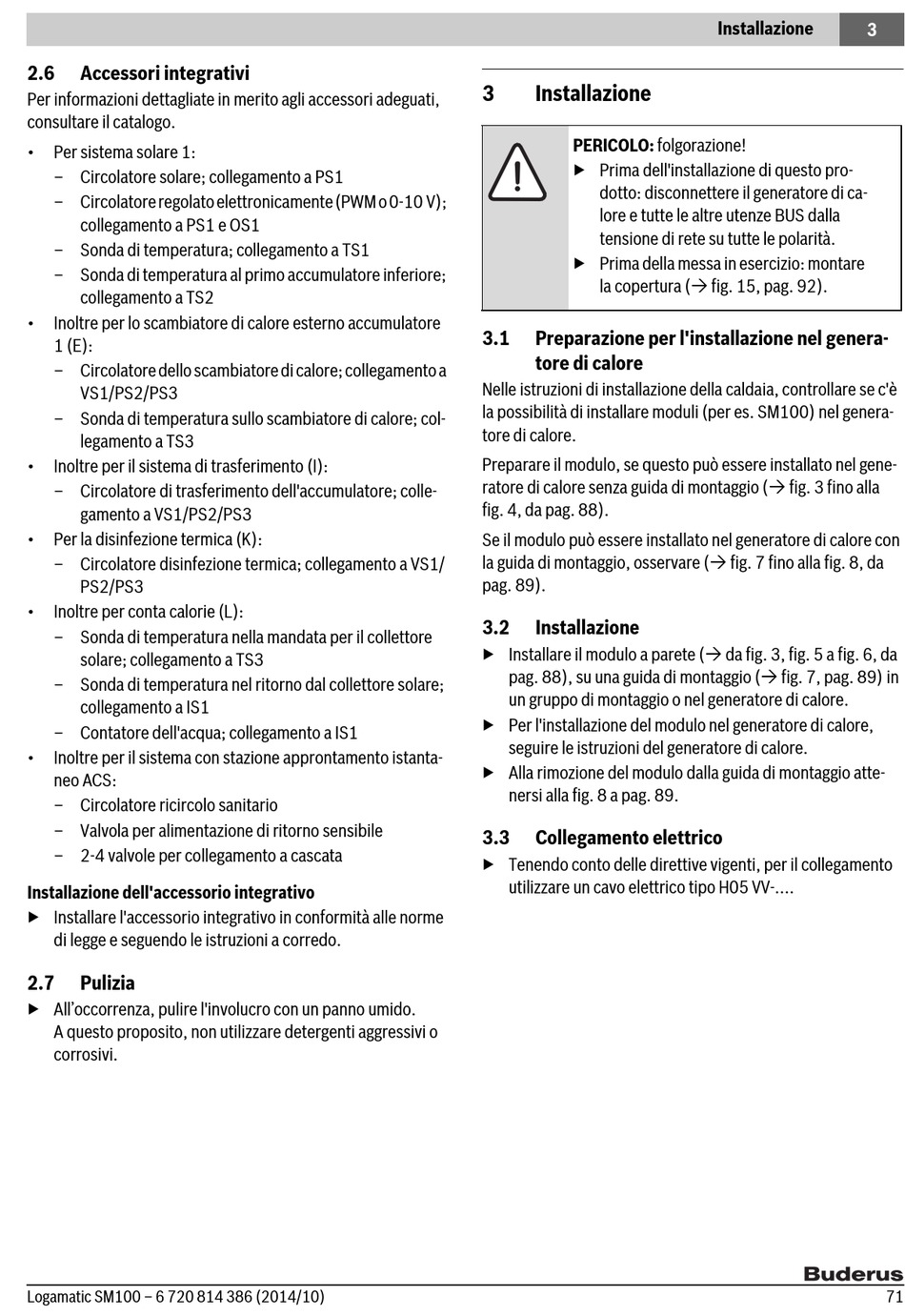

2.6

Accessori integrativi

Per informazioni dettagliate in merito agli accessori adeguati,
consultare il catalogo.
• Per sistema solare 1:
– Circolatore solare; collegamento a PS1
– Circolatore regolato elettronicamente (PWM o 0-10 V);
collegamento a PS1 e OS1
– Sonda di temperatura; collegamento a TS1
– Sonda di temperatura al primo accumulatore inferiore;
collegamento a TS2
• Inoltre per lo scambiatore di calore esterno accumulatore
1 (E):
– Circolatore dello scambiatore di calore; collegamento a
VS1/PS2/PS3
– Sonda di temperatura sullo scambiatore di calore; col-
legamento a TS3
• Inoltre per il sistema di trasferimento (I):
– Circolatore di trasferimento dell'accumulatore; colle-
gamento a VS1/PS2/PS3
• Per la disinfezione termica (K):
– Circolatore disinfezione termica; collegamento a VS1/
PS2/PS3
• Inoltre per conta calorie (L):
– Sonda di temperatura nella mandata per il collettore
solare; collegamento a TS3
– Sonda di temperatura nel ritorno dal collettore solare;
collegamento a IS1
– Contatore dell'acqua; collegamento a IS1
• Inoltre per il sistema con stazione approntamento istanta-
neo ACS:
– Circolatore ricircolo sanitario
– Valvola per alimentazione di ritorno sensibile
– 2-4 valvole per collegamento a cascata
Installazione dell'accessorio integrativo
▶ Installare l'accessorio integrativo in conformità alle norme
di legge e seguendo le istruzioni a corredo.
2.7

Pulizia

▶ All'occorrenza, pulire l'involucro con un panno umido.
A questo proposito, non utilizzare detergenti aggressivi o
corrosivi.
Logamatic SM100 – 6 720 814 386 (2014/10)
3

Installazione

PERICOLO: folgorazione!
▶ Prima dell'installazione di questo pro-
dotto: disconnettere il generatore di ca-
lore e tutte le altre utenze BUS dalla
tensione di rete su tutte le polarità.
▶ Prima della messa in esercizio: montare
la copertura ( fig. 15, pag. 92).
3.1 Preparazione per l'installazione nel genera-
tore di calore
Nelle istruzioni di installazione della caldaia, controllare se c'è
la possibilità di installare moduli (per es. SM100) nel genera-
tore di calore.
Preparare il modulo, se questo può essere installato nel gene-
ratore di calore senza guida di montaggio ( fig. 3 fino alla
fig. 4, da pag. 88).
Se il modulo può essere installato nel generatore di calore con
la guida di montaggio, osservare ( fig. 7 fino alla fig. 8, da
pag. 89).
3.2 Installazione
▶ Installare il modulo a parete ( da fig. 3, fig. 5 a fig. 6, da
pag. 88), su una guida di montaggio ( fig. 7, pag. 89) in
un gruppo di montaggio o nel generatore di calore.
▶ Per l'installazione del modulo nel generatore di calore,
seguire le istruzioni del generatore di calore.
▶ Alla rimozione del modulo dalla guida di montaggio atte-
nersi alla fig. 8 a pag. 89.
3.3

Collegamento elettrico

▶ Tenendo conto delle direttive vigenti, per il collegamento
utilizzare un cavo elettrico tipo H05 VV-....
Installazione
3
71
