Inbetriebnahme
4

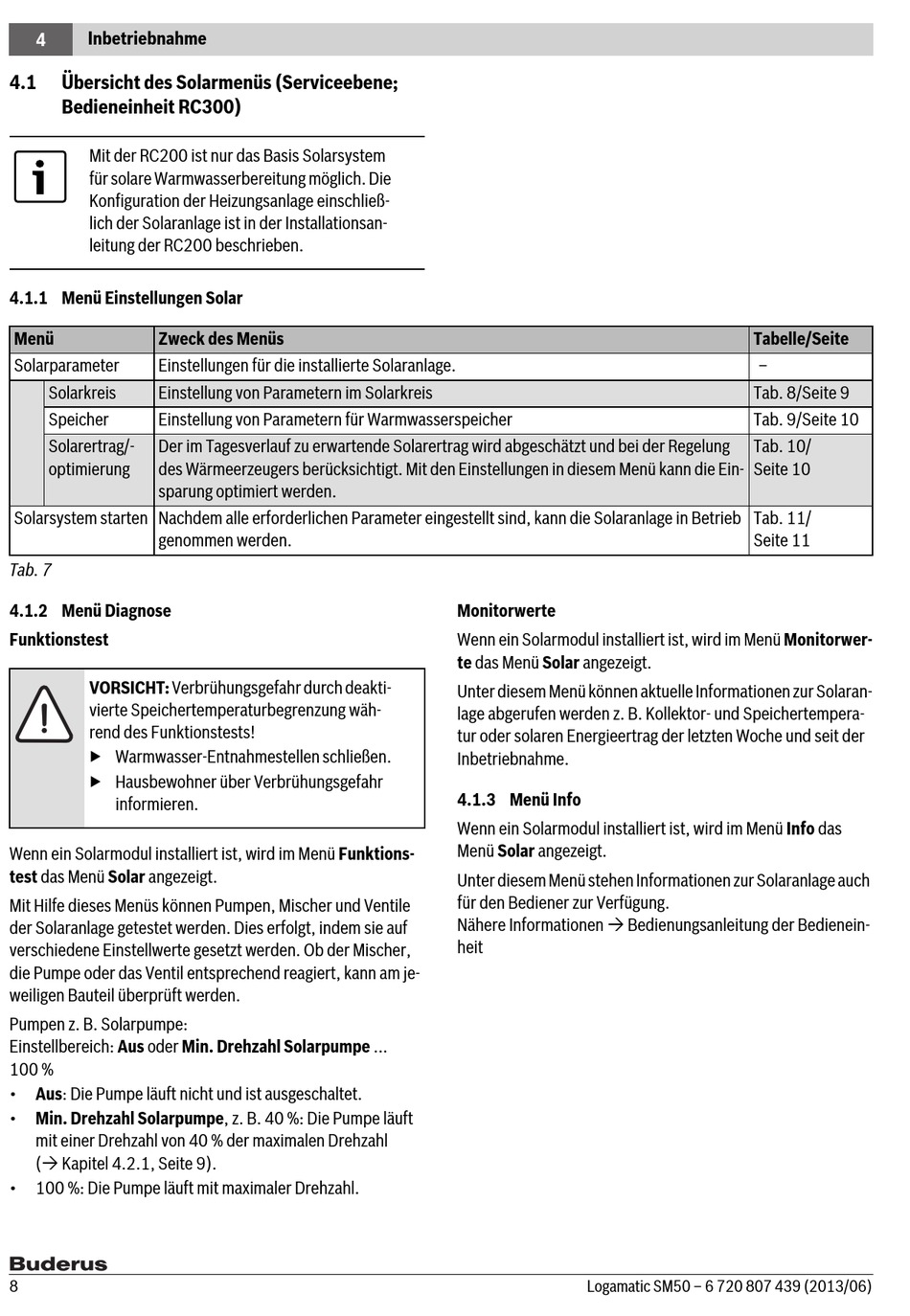

4.1 Übersicht des Solarmenüs (Serviceebene;
Bedieneinheit RC300)
Mit der RC200 ist nur das Basis Solarsystem
für solare Warmwasserbereitung möglich. Die
Konfiguration der Heizungsanlage einschließ-
lich der Solaranlage ist in der Installationsan-
leitung der RC200 beschrieben.
4.1.1 Menü Einstellungen Solar
Menü Zweck des Menüs
Solarparameter Einstellungen für die installierte Solaranlage.
Solarkreis Einstellung von Parametern im Solarkreis
Speicher Einstellung von Parametern für Warmwasserspeicher
Solarertrag/- Der im Tagesverlauf zu erwartende Solarertrag wird abgeschätzt und bei der Regelung
optimierung des Wärmeerzeugers berücksichtigt. Mit den Einstellungen in diesem Menü kann die Ein-
sparung optimiert werden.
Solarsystem starten Nachdem alle erforderlichen Parameter eingestellt sind, kann die Solaranlage in Betrieb
genommen werden.
Tab. 7
4.1.2 Menü Diagnose
Funktionstest
VORSICHT: Verbrühungsgefahr durch deakti-
vierte Speichertemperaturbegrenzung wäh-
rend des Funktionstests!
▶ Warmwasser-Entnahmestellen schließen.
▶ Hausbewohner über Verbrühungsgefahr
informieren.
Wenn ein Solarmodul installiert ist, wird im Menü Funktions-
test das Menü Solar angezeigt.
Mit Hilfe dieses Menüs können Pumpen, Mischer und Ventile
der Solaranlage getestet werden. Dies erfolgt, indem sie auf
verschiedene Einstellwerte gesetzt werden. Ob der Mischer,
die Pumpe oder das Ventil entsprechend reagiert, kann am je-
weiligen Bauteil überprüft werden.
Pumpen z. B. Solarpumpe:
Einstellbereich: Aus oder Min. Drehzahl Solarpumpe ...
100 %
• Aus: Die Pumpe läuft nicht und ist ausgeschaltet.
• Min. Drehzahl Solarpumpe, z. B. 40 %: Die Pumpe läuft
mit einer Drehzahl von 40 % der maximalen Drehzahl
( Kapitel 4.2.1, Seite 9).
• 100 %: Die Pumpe läuft mit maximaler Drehzahl.
8
Monitorwerte
Wenn ein Solarmodul installiert ist, wird im Menü Monitorwer-
te das Menü Solar angezeigt.
Unter diesem Menü können aktuelle Informationen zur Solaran-
lage abgerufen werden z. B. Kollektor- und Speichertempera-
tur oder solaren Energieertrag der letzten Woche und seit der
Inbetriebnahme.
4.1.3 Menü Info
Wenn ein Solarmodul installiert ist, wird im Menü Info das
Menü Solar angezeigt.
Unter diesem Menü stehen Informationen zur Solaranlage auch
für den Bediener zur Verfügung.
Nähere Informationen  Bedienungsanleitung der Bedienein-
heit
Logamatic SM50 – 6 720 807 439 (2013/06)
Tabelle/Seite
–
Tab. 8/Seite 9
Tab. 9/Seite 10
Tab. 10/
Seite 10
Tab. 11/
Seite 11
