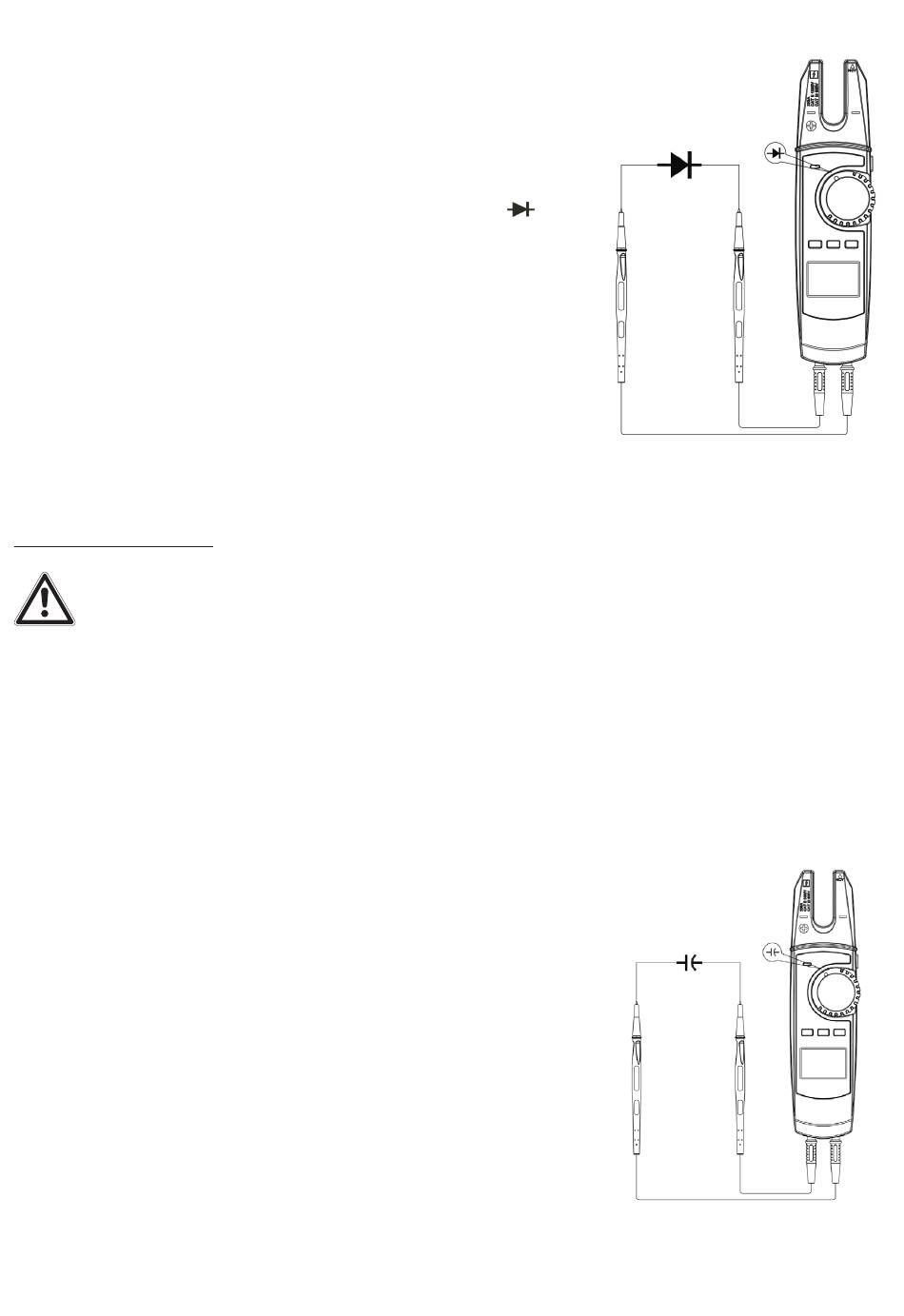

Diodentest
· Stecken Sie den Stecker der schwarzen Messleitung in die
Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buch-
se V
· Wählen Sie mit dem Drehschalter den Widerstandsmessbe-
reich Ω an.
· Wählen Sie mit der Taste SELECT den Diodentest „
· Legen Sie die Messspitzen an das Messobjekt an, wenn
bekannt, z. B. die rote Messspitze bei einer Diode an die
Anode und die schwarze an die Katode.
· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke un-
terbrochen oder sie wird in Sperrrichtung gemessen.
- Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt
ein Wert, z. B. 0,5 V, im Display, messen Sie in Durchgangs-
richtung (Rot = Anode, schwarz=Katode). Erscheint in bei-
de Messrichtungen OL, ist das Bauelement defekt.
Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messchaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nehmen Sie vor jeder Messung eine Spannungsmessung am untersuchten
Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider-
stand (z. B. 100 kΩ). Niemals einen Kondensator kurzschließen! Kondensato-
ren können hohe Energiemengen speichern, die bei schlagartigem Entladen zu
Stromschlägen, Funkenschlag bzw. Brand führen können.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die
Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V
· Wählen Sie mit dem Drehschalter den Widerstandsmessbe-
reich Ω an.
· Wählen Sie mit der Taste SELECT die Kapazitätsmessung an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Die Kapazität des Messobjekts wird in mF, µF oder nF ange-
zeigt.
· Erscheint ein OL in der Anzeige, befindet sich die Kapazität
außerhalb des zulässigen Messbereichs.
· Bei geringen zu messenden Kapazitäten kann die Eigenka-
pazität von Gerät und Messleitungen den Messwert verfäl-
schen. Sie können zur automatischen Kompensation der
Eigenkapazität die REL-Funktion heranziehen: Messeingang
offen lassen, Wert mit REL als Referenz speichern, bei den folgenden Messwertanzeigen ist
die Eigenkapazität bereits eingerechnet.
„ an.
