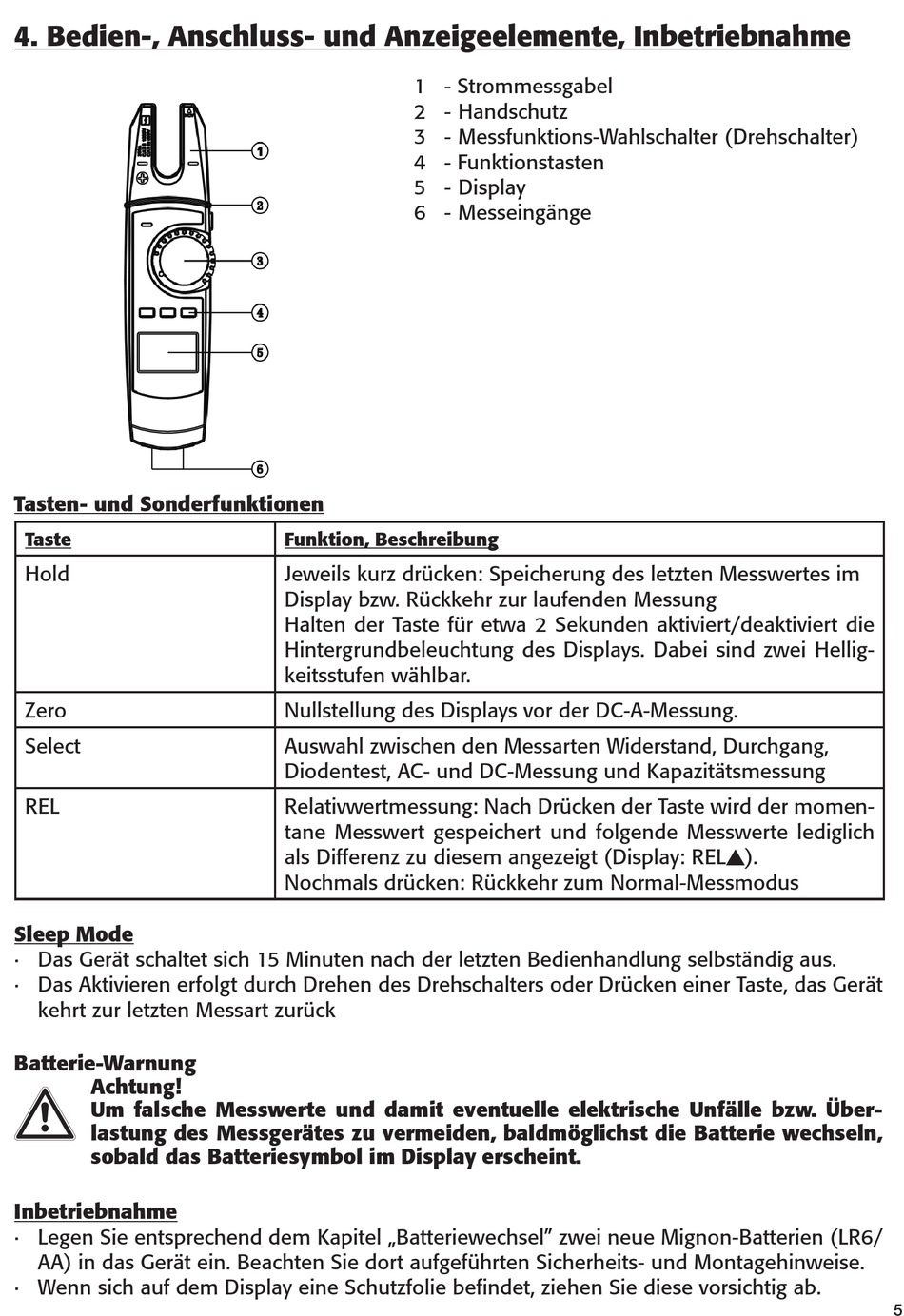

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme
Tasten- und Sonderfunktionen
Taste
Hold
Zero
Select
REL
Sleep Mode
· Das Gerät schaltet sich 15 Minuten nach der letzten Bedienhandlung selbständig aus.
· Das Aktivieren erfolgt durch Drehen des Drehschalters oder Drücken einer Taste, das Gerät
kehrt zur letzten Messart zurück
Batterie-Warnung
Achtung!
Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Über-
lastung des Messgerätes zu vermeiden, baldmöglichst die Batterie wechseln,
sobald das Batteriesymbol im Display erscheint.
Inbetriebnahme
· Legen Sie entsprechend dem Kapitel „Batteriewechsel" zwei neue Mignon-Batterien (LR6/
AA) in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise.
· Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab.
1 - Strommessgabel
2 - Handschutz
3 - Messfunktions-Wahlschalter (Drehschalter)
4 - Funktionstasten
5 - Display
6 - Messeingänge
Funktion, Beschreibung
Jeweils kurz drücken: Speicherung des letzten Messwertes im
Display bzw. Rückkehr zur laufenden Messung
Halten der Taste für etwa 2 Sekunden aktiviert/deaktiviert die
Hintergrundbeleuchtung des Displays. Dabei sind zwei Hellig-
keitsstufen wählbar.
Nullstellung des Displays vor der DC-A-Messung.
Auswahl zwischen den Messarten Widerstand, Durchgang,
Diodentest, AC- und DC-Messung und Kapazitätsmessung
Relativwertmessung: Nach Drücken der Taste wird der momen-
tane Messwert gespeichert und folgende Messwerte lediglich
als Differenz zu diesem angezeigt (Display: RELs).
Nochmals drücken: Rückkehr zum Normal-Messmodus
5
