D.

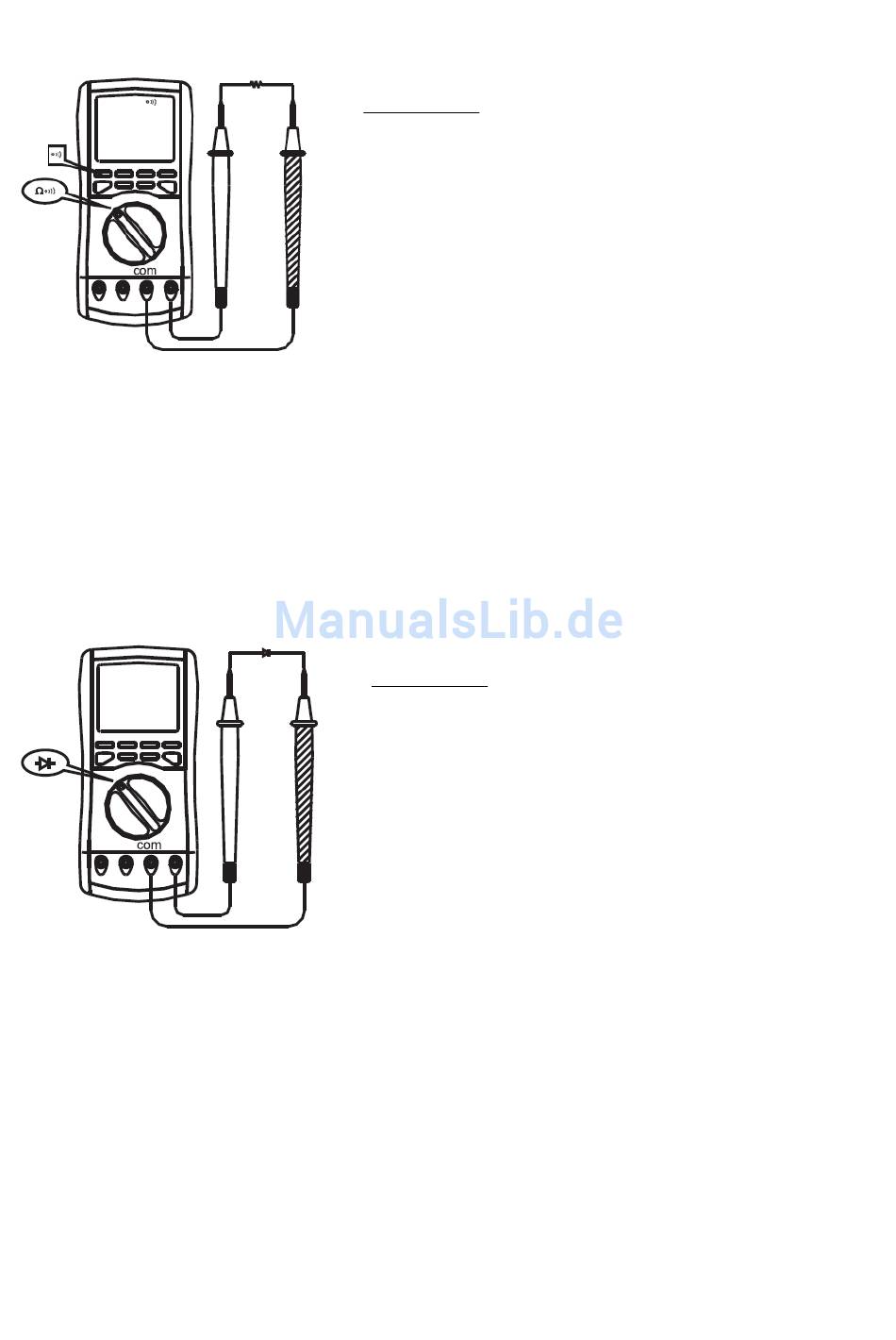

Durchgangstest
1. Stecken Sie die rote Meßleitung in dieV... Eingangsbuchse und die schwarze Meßleitung in die
COM Eingangsbuchse.
2. Stellen Sie den Drehschalter auf den "
Durchgangstest.
3. Verbinden Sie die Meßleitungen mit dem Meßobjekt. Der Summer ertönt bei einem
Durchgangswiderstand unter 40
Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt.
E.
Diodentest
Zur Messung von Halbleitern verbinden Sie das Meßgerät wie folgt:
1. Stecken Sie die rote Meßleitung in dieV... Eingangsbuchse und die schwarze Meßleitung in die
COM Eingangsbuchse.
2. Stellen Sie den Drehschalter auf den Diodenmeßbereich.
3. Verbinden Sie die rote Meßleitung mit der Anode und die schwarze Meßleitung mit der Kathode
der Halbleiterstrecke (z. B. Diode). Der angezeigte Wert entspricht dem Spannungsabfall in Volt.
Wird die Diode in Sperrrichtung gemessen erscheint auf der Anzeige ein "OL".
Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt.
WARNUNG
Um Schäden am Meßgerät und am Meßobjekt zu
vermeiden, schalten Sie den Meßstromkreis aus und
entladen alle Kondensatoren.
Zur Messung von Durchgängen verbinden Sie das
Meßgerät wie folgt:
Ω
"-Bereich und und drücken Sie die Taste "-/~" für
Ω
.
WARNUNG
Um Schäden am Meßgerät und am Meßobjekt zu
vermeiden, schalten Sie den Meßstromkreis aus und
entladen alle Kondensatoren.
Diodentest
Nutzen Sie diesen Meßbereich, um Dioden, Transistoren
und andere Halbleiter zu testen. Der Diodentest schickt
einen geringen Strom durch die Halbleitersperrschicht und
ermittelt den dortigen Spannungsabfall. Eine
funktionierende Siliziumsperrschicht hat einen
Spannungsabfall von ca. 0,5V bis 0,8V.
