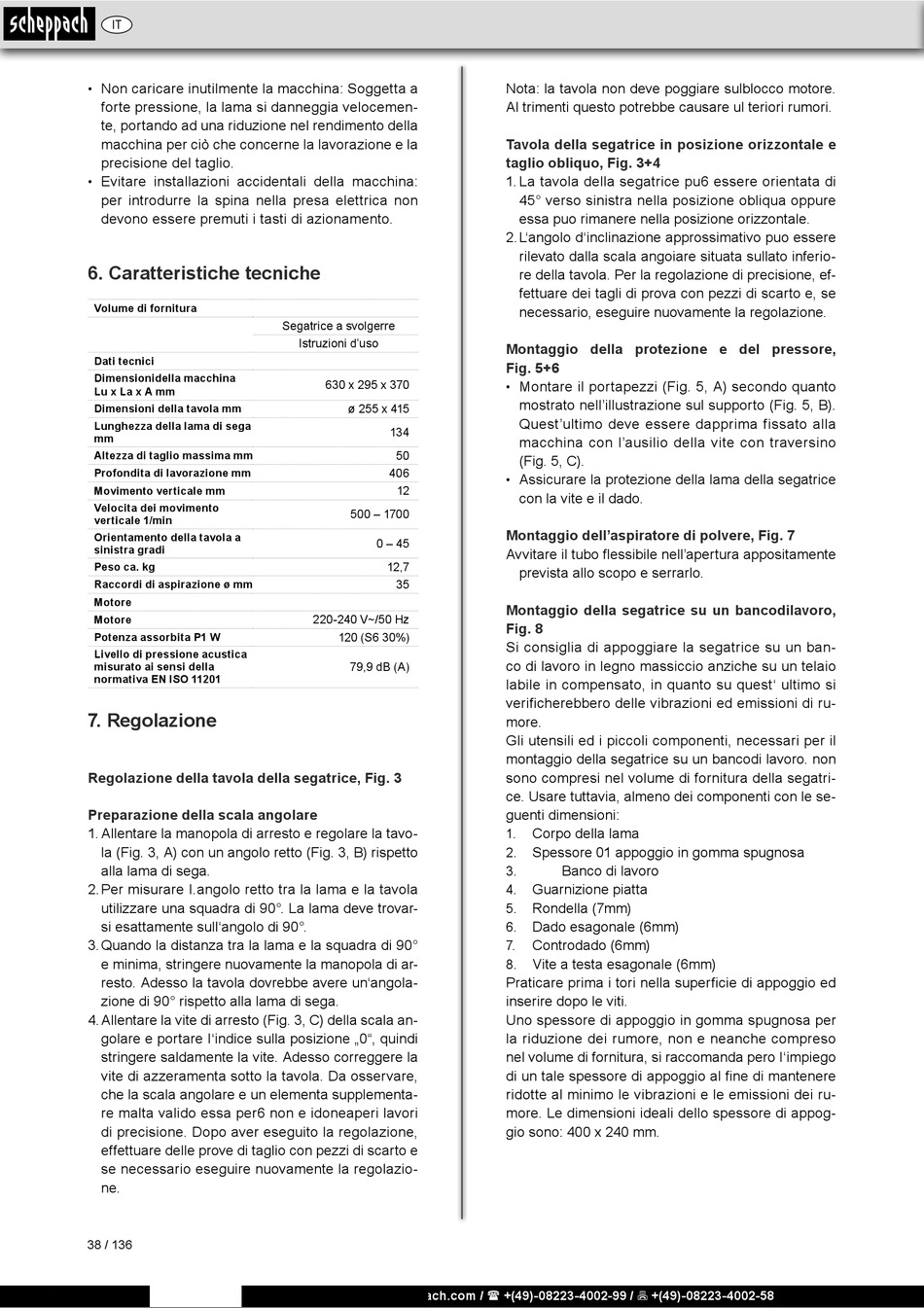

IT
Non caricare inutilmente la macchina: Soggetta a
•
forte pressione, la lama si danneggia velocemen-
te, portando ad una riduzione nel rendimento della
macchina per ciò che concerne la lavorazione e la
precisione del taglio.
• Evitare installazioni accidentali della macchina:
per introdurre la spina nella presa elettrica non
devono essere premuti i tasti di azionamento.

6. Caratteristiche tecniche

Volume di fornitura
Dati tecnici
Dimensionidella macchina
Lu x La x A mm
Dimensioni della tavola mm
Lunghezza della lama di sega
mm
Altezza di taglio massima mm
Profondita di lavorazione mm
Movimento verticale mm
Velocita dei movimento
verticale 1/min
Orientamento della tavola a
sinistra gradi
Peso ca. kg
Raccordi di aspirazione ø mm
Motore
Motore
Potenza assorbita P1 W
Livello di pressione acustica
misurato ai sensi della
normativa EN ISO 11201

7. Regolazione

Regolazione della tavola della segatrice, Fig. 3
Preparazione della scala angoIare
1. Allentare la manopola di arresto e regolare la tavo-
la (Fig. 3, A) con un angolo retto (Fig. 3, B) rispetto
alla lama di sega.
2. Per misurare I.angolo retto tra la lama e la tavola
utilizzare una squadra di 90°. La lama deve trovar-
si esattamente sull'angolo di 90°.
3. Quando la distanza tra la lama e la squadra di 90°
e minima, stringere nuovamente la manopola di ar-
resto. Adesso la tavola dovrebbe avere un'angola-
zione di 90° rispetto alla lama di sega.
4. Allentare la vite di arresto (Fig. 3, C) della scala an-
golare e portare I'indice sulla posizione „0", quindi
stringere saldamente la vite. Adesso correggere la
vite di azzeramenta sotto la tavola. Da osservare,
che la scala angolare e un elementa supplementa-
re malta valido essa per6 non e idoneaperi lavori
di precisione. Dopo aver eseguito la regolazione,
effettuare delle prove di taglio con pezzi di scarto e
se necessario eseguire nuovamente la regolazio-
ne.
38 / 136
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Segatrice a svolgerre
Istruzioni d'uso
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 – 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
Nota: la tavola non deve poggiare sulblocco motore.
Al trimenti questo potrebbe causare ul teriori rumori.
Tavola della segatrice in posizione orizzontale e
taglio obliquo, Fig. 3+4
1. La tavola della segatrice pu6 essere orientata di
45° verso sinistra nella posizione obliqua oppure
essa puo rimanere nella posizione orizzontale.
2. L'angolo d'inclinazione approssimativo puo essere
rilevato dalla scala angoiare situata sullato inferio-
re della tavola. Per la regolazione di precisione, ef-
fettuare dei tagli di prova con pezzi di scarto e, se
necessario, eseguire nuovamente la regolazione.
Montaggio della protezione e del pressore,
Fig. 5+6
Montare il portapezzi (Fig. 5, A) secondo quanto
•
mostrato nell'illustrazione sul supporto (Fig. 5, B).
Quest'ultimo deve essere dapprima fissato alla
macchina con l'ausilio della vite con traversino
(Fig. 5, C).
Assicurare la protezione della lama della segatrice
•
con la vite e il dado.
Montaggio dell'aspiratore di polvere, Fig. 7
Avvitare il tubo flessibile nell'apertura appositamente
prevista allo scopo e serrarlo.
Montaggio della segatrice su un bancodilavoro,
Fig. 8
Si consiglia di appoggiare la segatrice su un ban-
co di lavoro in legno massiccio anziche su un telaio
labile in com pensato, in quanto su quest' ultimo si
verifiche rebbero delle vibrazioni ed emissioni di ru-
more.
Gli utensili ed i piccoli componenti, necessari per il
montaggio della segatrice su un bancodi lavoro. non
sono compresi nel volume di fornitura della segatri-
ce. Usare tuttavia, almeno dei componenti con le se-
guenti dimensioni:
Corpo della lama
1.
Spessore 01 appoggio in gomma spugnosa
2.
Banco di lavoro
3.
Guarnizione piatta
4.
Rondella (7mm)
5.
6. Dado esagonale (6mm)
Controdado (6mm)
7.
Vite a testa esagonale (6mm)
8.
Praticare prima i tori nella superficie di appoggio ed
inserire dopo le viti.
Uno spessore di appoggio in gomma spugnosa per
la riduzione dei rumore, non e neanche compreso
nel volume di fornitura, si raccomanda pero I'impiego
di un tale spessore di appoggio al fine di mantenere
ridotte al minimo le vibrazioni e le emissioni dei ru-
more. Le dimensioni ideali dello spessore di appog-
gio sono: 400 x 240 mm.
