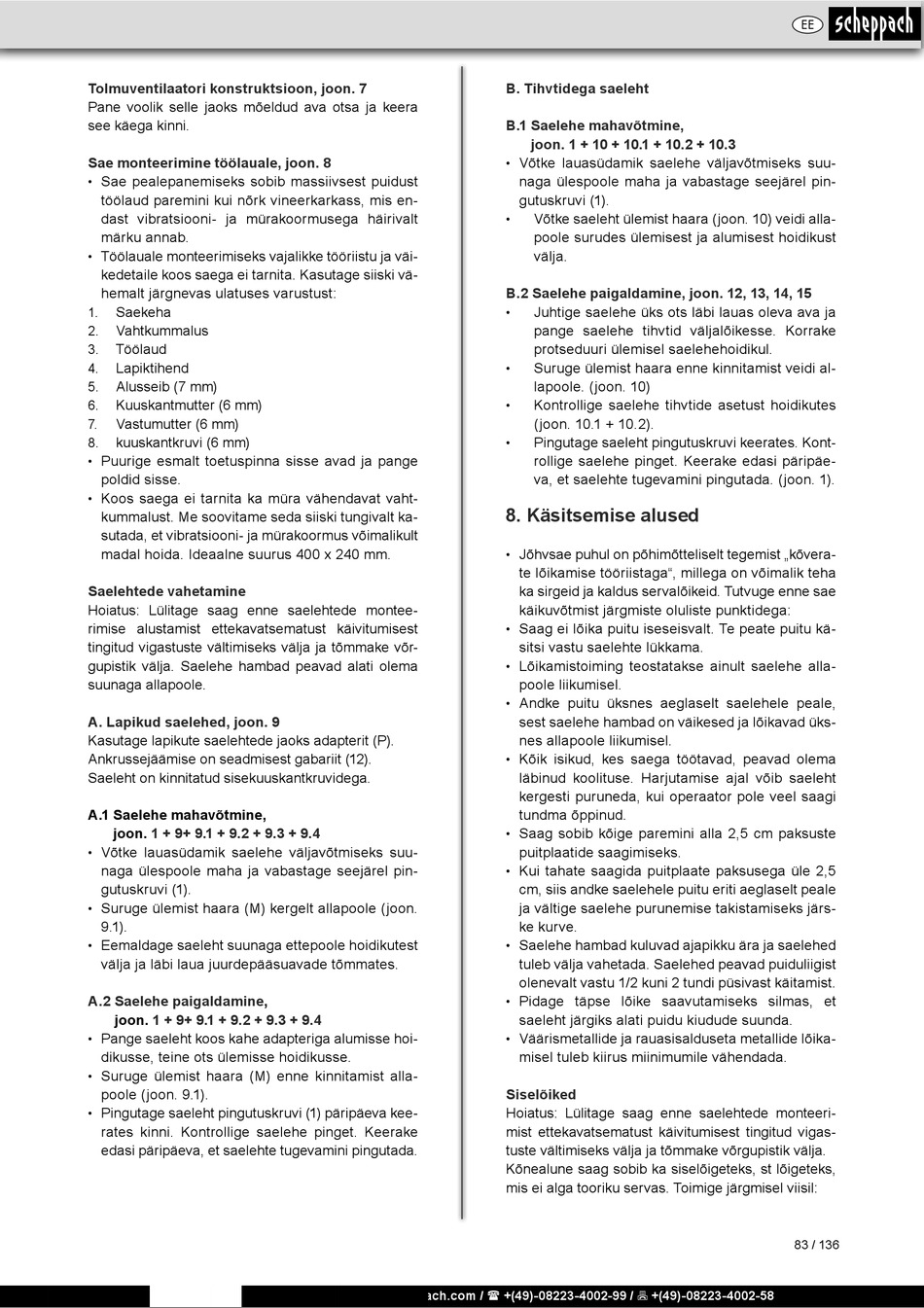

Tolmuventilaatori konstruktsioon, joon. 7
Pane voolik selle jaoks mõeldud ava otsa ja keera
see käega kinni.
Sae monteerimine töölauale, joon. 8
• Sae pealepanemiseks sobib massiivsest puidust
töölaud paremini kui nõrk vineerkarkass, mis en-
dast vibratsiooni- ja mürakoormusega häirivalt
märku annab.
Töölauale monteerimiseks vajalikke tööriistu ja väi-
•
kedetaile koos saega ei tarnita. Kasutage siiski vä-
hemalt järgnevas ulatuses varustust:
1. Saekeha
Vahtkummalus
2.
Töölaud
3.
Lapiktihend
4.
Alusseib (7 mm)
5.
Kuuskantmutter (6 mm)
6.
7. Vastumutter (6 mm)
8. kuuskantkruvi (6 mm)
Puurige esmalt toetuspinna sisse avad ja pange
•
poldid sisse.
Koos saega ei tarnita ka müra vähendavat vaht-
•
kummalust. Me soovitame seda siiski tungivalt ka-
sutada, et vibratsiooni- ja mürakoormus võimalikult
madal hoida. Ideaalne suurus 400 x 240 mm.
Saelehtede vahetamine
Hoiatus: Lülitage saag enne saelehtede montee-
rimise alustamist ettekavatsematust käivitumisest
tingitud vigastuste vältimiseks välja ja tõmmake võr-
gupistik välja. Saelehe hambad peavad alati olema
suunaga allapoole.
A. Lapikud saelehed, joon. 9
Kasutage lapikute saelehtede jaoks adapterit (P).
Ankrussejäämise on seadmisest gabariit (12).
Saeleht on kinnitatud sisekuuskantkruvidega.
A.1 Saelehe mahavõtmine,
joon. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Võtke lauasüdamik saelehe väljavõtmiseks suu-
•
naga ülespoole maha ja vabastage seejärel pin-
gutuskruvi (1).
Suruge ülemist haara (M) kergelt allapoole (joon.
•
9.1).
Eemaldage saeleht suunaga ettepoole hoidikutest
•
välja ja läbi laua juurdepääsuavade tõmmates.
A.2 Saelehe paigaldamine,
joon. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Pange saeleht koos kahe adapteriga alumisse hoi-
•
dikusse, teine ots ülemisse hoidikusse.
Suruge ülemist haara (M) enne kinnitamist alla-
•
poole (joon. 9.1).
Pingutage saeleht pingutuskruvi (1) päripäeva kee-
•
rates kinni. Kontrollige saelehe pinget. Keerake
edasi päripäeva, et saelehte tugevamini pingutada.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
B. Tihvtidega saeleht
B.1 Saelehe mahavõtmine,
joon. 1 + 10 + 10.1 + 10.2 + 10.3
Võtke lauasüdamik saelehe väljavõtmiseks suu-
•
naga ülespoole maha ja vabastage seejärel pin-
gutuskruvi (1).
Võtke saeleht ülemist haara (joon. 10) veidi alla-
•
poole surudes ülemisest ja alumisest hoidikust
välja.
B.2 Saelehe paigaldamine, joon. 12, 13, 14, 15
• Juhtige saelehe üks ots läbi lauas oleva ava ja
pange saelehe tihvtid väljalõikesse. Korrake
protseduuri ülemisel saelehehoidikul.
Suruge ülemist haara enne kinnitamist veidi al-
•
lapoole. (joon. 10)
Kontrollige saelehe tihvtide asetust hoidikutes
•
(joon. 10.1 + 10.2).
• Pingutage saeleht pingutuskruvi keerates. Kont-
rollige saelehe pinget. Keerake edasi päripäe-
va, et saelehte tugevamini pingutada. (joon. 1).
8. Käsitsemise alused
• Jõhvsae puhul on põhimõtteliselt tegemist „kõvera-
te lõikamise tööriistaga", millega on võimalik teha
ka sirgeid ja kaldus servalõikeid. Tutvuge enne sae
käikuvõtmist järgmiste oluliste punktidega:
Saag ei lõika puitu iseseisvalt. Te peate puitu kä-
•
sitsi vastu saelehte lükkama.
Lõikamistoiming teostatakse ainult saelehe alla-
•
poole liikumisel.
Andke puitu üksnes aeglaselt saelehele peale,
•
sest saelehe hambad on väikesed ja lõikavad üks-
nes allapoole liikumisel.
Kõik isikud, kes saega töötavad, peavad olema
•
läbinud koolituse. Harjutamise ajal võib saeleht
kergesti puruneda, kui operaator pole veel saagi
tundma õppinud.
Saag sobib kõige paremini alla 2,5 cm paksuste
•
puitplaatide saagimiseks.
Kui tahate saagida puitplaate paksusega üle 2,5
•
cm, siis andke saelehele puitu eriti aeglaselt peale
ja vältige saelehe purunemise takistamiseks järs-
ke kurve.
Saelehe hambad kuluvad ajapikku ära ja saelehed
•
tuleb välja vahetada. Saelehed peavad puiduliigist
olenevalt vastu 1/2 kuni 2 tundi püsivast käitamist.
Pidage täpse lõike saavutamiseks silmas, et
•
saeleht järgiks alati puidu kiudude suunda.
Väärismetallide ja rauasisalduseta metallide lõika-
•
misel tuleb kiirus miinimumile vähendada.
Siselõiked
Hoiatus: Lülitage saag enne saelehtede monteeri-
mist ettekavatsematust käivitumisest tingitud vigas-
tuste vältimiseks välja ja tõmmake võrgupistik välja.
Kõnealune saag sobib ka siselõigeteks, st lõigeteks,
mis ei alga tooriku servas. Toimige järgmisel viisil:
