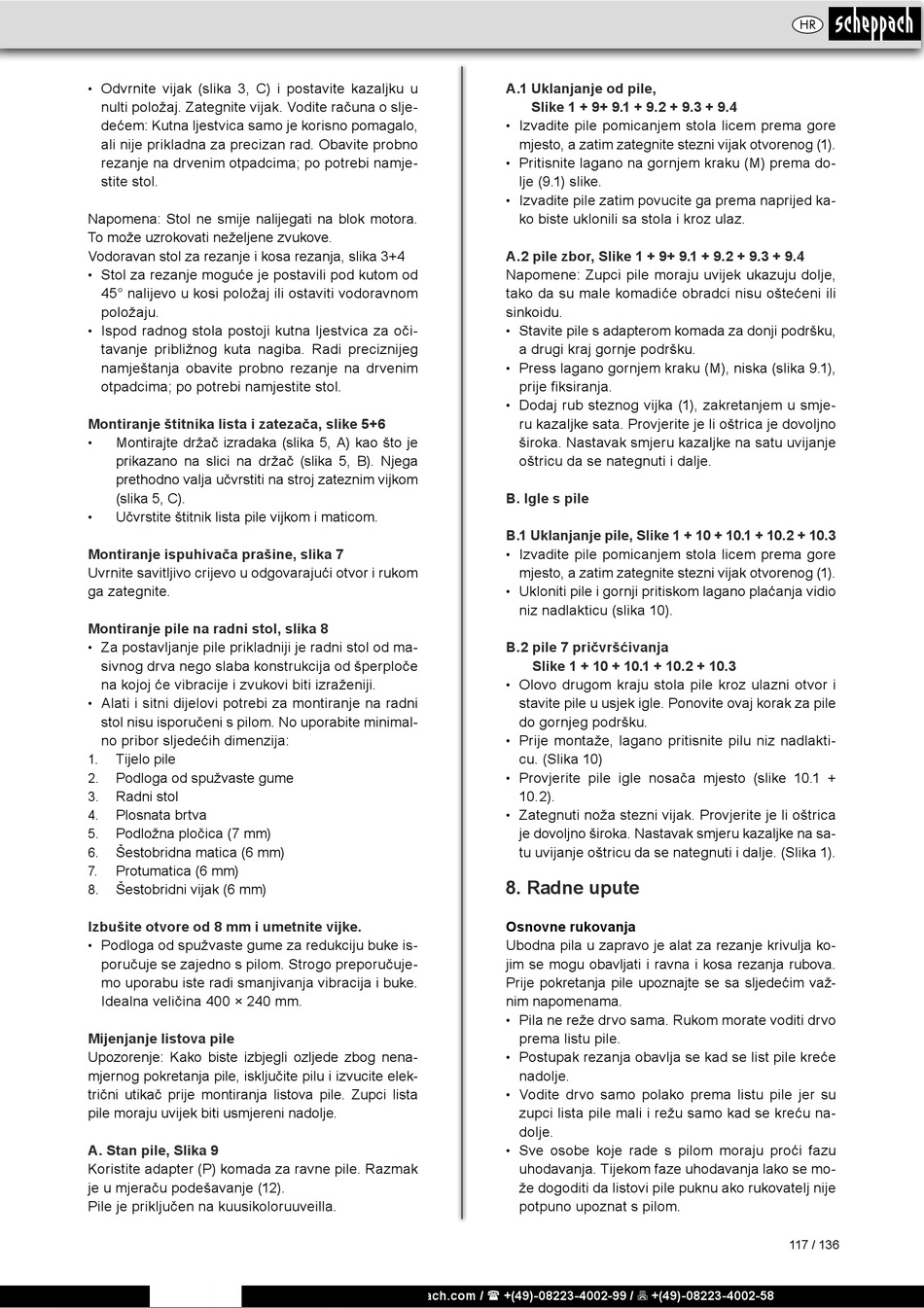

Odvrnite vijak (slika 3, C) i postavite kazaljku u
•
nulti položaj. Zategnite vijak. Vodite računa o slje-
dećem: Kutna ljestvica samo je korisno pomagalo,
ali nije prikladna za precizan rad. Obavite probno
rezanje na drvenim otpadcima; po potrebi namje-
stite stol.
Napomena: Stol ne smije nalijegati na blok motora.
To može uzrokovati neželjene zvukove.
Vodoravan stol za rezanje i kosa rezanja, slika 3+4
Stol za rezanje moguće je postavili pod kutom od
•
45° nalijevo u kosi položaj ili ostaviti vodoravnom
položaju.
Ispod radnog stola postoji kutna ljestvica za oči-
•
tavanje približnog kuta nagiba. Radi preciznijeg
namještanja obavite probno rezanje na drvenim
otpadcima; po potrebi namjestite stol.
Montiranje štitnika lista i zatezača, slike 5+6
• Montirajte držač izradaka (slika 5, A) kao što je
prikazano na slici na držač (slika 5, B). Njega
prethodno valja učvrstiti na stroj zateznim vijkom
(slika 5, C).
Učvrstite štitnik lista pile vijkom i maticom.
•
Montiranje ispuhivača prašine, slika 7
Uvrnite savitljivo crijevo u odgovarajući otvor i rukom
ga zategnite.
Montiranje pile na radni stol, slika 8
Za postavljanje pile prikladniji je radni stol od ma-
•
sivnog drva nego slaba konstrukcija od šperploče
na kojoj će vibracije i zvukovi biti izraženiji.
Alati i sitni dijelovi potrebi za montiranje na radni
•
stol nisu isporučeni s pilom. No uporabite minimal-
no pribor sljedećih dimenzija:
Tijelo pile
1.
Podloga od spužvaste gume
2.
3. Radni stol
4. Plosnata brtva
Podložna pločica (7 mm)
5.
Šestobridna matica (6 mm)
6.
Protumatica (6 mm)
7.
Šestobridni vijak (6 mm)
8.
Izbušite otvore od 8 mm i umetnite vijke.
Podloga od spužvaste gume za redukciju buke is-
•
poručuje se zajedno s pilom. Strogo preporučuje-
mo uporabu iste radi smanjivanja vibracija i buke.
Idealna veličina 400 × 240 mm.
Mijenjanje listova pile
Upozorenje: Kako biste izbjegli ozljede zbog nena-
mjernog pokretanja pile, isključite pilu i izvucite elek-
trični utikač prije montiranja listova pile. Zupci lista
pile moraju uvijek biti usmjereni nadolje.
A. Stan pile, Slika 9
Koristite adapter (P) komada za ravne pile. Razmak
je u mjeraču podešavanje (12).
Pile je priključen na kuusikoloruuveilla.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A.1 Uklanjanje od pile,
Slike 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Izvadite pile pomicanjem stola licem prema gore
•
mjesto, a zatim zategnite stezni vijak otvorenog (1).
Pritisnite lagano na gornjem kraku (M) prema do-
•
lje (9.1) slike.
Izvadite pile zatim povucite ga prema naprijed ka-
•
ko biste uklonili sa stola i kroz ulaz.
A.2 pile zbor, Slike 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Napomene: Zupci pile moraju uvijek ukazuju dolje,
tako da su male komadiće obradci nisu oštećeni ili
sinkoidu.
Stavite pile s adapterom komada za donji podršku,
•
a drugi kraj gornje podršku.
Press lagano gornjem kraku (M), niska (slika 9.1),
•
prije fiksiranja.
Dodaj rub steznog vijka (1), zakretanjem u smje-
•
ru kazaljke sata. Provjerite je li oštrica je dovoljno
široka. Nastavak smjeru kazaljke na satu uvijanje
oštricu da se nategnuti i dalje.
B. Igle s pile
B.1 Uklanjanje pile, Slike 1 + 10 + 10.1 + 10.2 + 10.3
• Izvadite pile pomicanjem stola licem prema gore
mjesto, a zatim zategnite stezni vijak otvorenog (1).
Ukloniti pile i gornji pritiskom lagano plaćanja vidio
•
niz nadlakticu (slika 10).
B.2 pile 7 pričvršćivanja
Slike 1 + 10 + 10.1 + 10.2 + 10.3
• Olovo drugom kraju stola pile kroz ulazni otvor i
stavite pile u usjek igle. Ponovite ovaj korak za pile
do gornjeg podršku.
Prije montaže, lagano pritisnite pilu niz nadlakti-
•
cu. (Slika 10)
Provjerite pile igle nosača mjesto (slike 10.1 +
•
10.2).
• Zategnuti noža stezni vijak. Provjerite je li oštrica
je dovoljno široka. Nastavak smjeru kazaljke na sa-
tu uvijanje oštricu da se nategnuti i dalje. (Slika 1).

8. Radne upute

Osnovne rukovanja
Ubodna pila u zapravo je alat za rezanje krivulja ko-
jim se mogu obavljati i ravna i kosa rezanja rubova.
Prije pokretanja pile upoznajte se sa sljedećim važ-
nim napomenama.
Pila ne reže drvo sama. Rukom morate voditi drvo
•
prema listu pile.
• Postupak rezanja obavlja se kad se list pile kreće
nadolje.
Vodite drvo samo polako prema listu pile jer su
•
zupci lista pile mali i režu samo kad se kreću na-
dolje.
Sve osobe koje rade s pilom moraju proći fazu
•
uhodavanja. Tijekom faze uhodavanja lako se mo-
že dogoditi da listovi pile puknu ako rukovatelj nije
potpuno upoznat s pilom.
