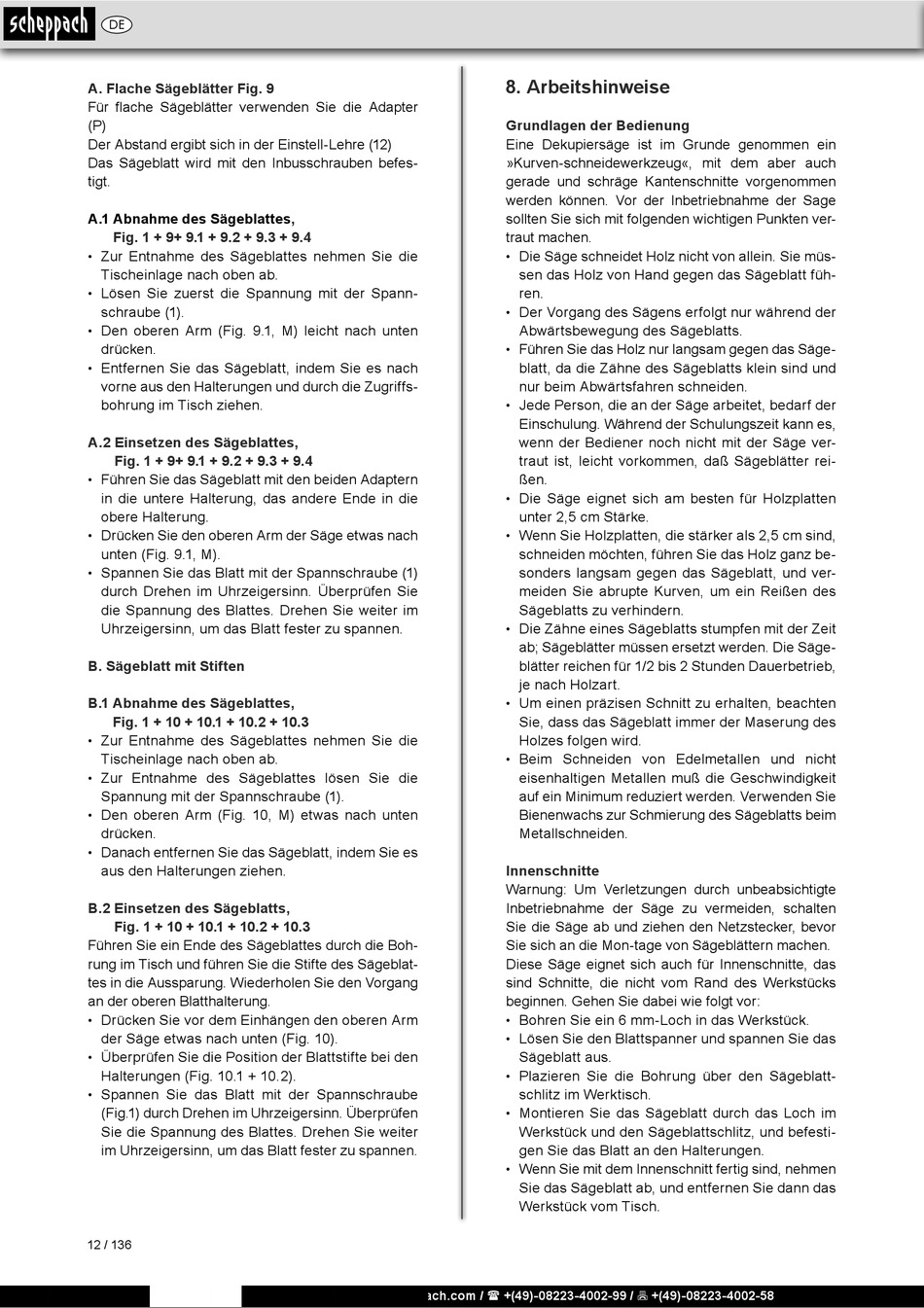

A. Flache Sägeblätter Fig. 9
Für flache Sägeblätter verwenden Sie die Adapter
(P)
Der Abstand ergibt sich in der Einstell-Lehre (12)
Das Sägeblatt wird mit den Inbusschrauben befes-
tigt.
A.1 Abnahme des Sägeblattes,
Fig. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Zur Entnahme des Säge blat tes nehmen Sie die
•
Tischeinlage nach oben ab.
Lösen Sie zuerst die Span nung mit der Spann-
•
schraube (1).
Den oberen Arm (Fig. 9.1, M) leicht nach unten
•
drücken.
Entfernen Sie das Sägeblatt, indem Sie es nach
•
vorne aus den Halterungen und durch die Zugriffs-
bohrung im Tisch ziehen.
A.2 Einsetzen des Sägeblattes,
Fig. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Führen Sie das Sägeblatt mit den beiden Adaptern
•
in die untere Halterung, das andere Ende in die
obere Halterung.
Drücken Sie den oberen Arm der Säge etwas nach
•
unten (Fig. 9.1, M).
Spannen Sie das Blatt mit der Spannschraube (1)
•
durch Drehen im Uhrzeigersinn. Über prü fen Sie
die Spannung des Blattes. Drehen Sie weiter im
Uhrzeigersinn, um das Blatt fester zu spannen.
B. Sägeblatt mit Stiften
B.1 Abnahme des Sägeblattes,
Fig. 1 + 10 + 10.1 + 10.2 + 10.3
Zur Entnahme des Säge blat tes nehmen Sie die
•
Tischeinlage nach oben ab.
Zur Entnahme des Säge blat tes lösen Sie die
•
Spannung mit der Spannschraube (1).
• Den oberen Arm (Fig. 10, M) etwas nach unten
drücken.
Danach entfernen Sie das Sägeblatt, indem Sie es
•
aus den Halterungen ziehen.
B.2 Einsetzen des Sägeblatts,
Fig. 1 + 10 + 10.1 + 10.2 + 10.3
Führen Sie ein Ende des Sägeblattes durch die Boh-
rung im Tisch und führen Sie die Stifte des Sägeblat-
tes in die Aussparung. Wiederholen Sie den Vorgang
an der oberen Blatthalterung.
Drücken Sie vor dem Einhängen den oberen Arm
•
der Säge etwas nach unten (Fig. 10).
• Überprüfen Sie die Position der Blattstifte bei den
Halterungen (Fig. 10.1 + 10.2).
Spannen Sie das Blatt mit der Spannschraube
•
(Fig.1) durch Drehen im Uhrzeigersinn. Über prü fen
Sie die Spannung des Blattes. Drehen Sie weiter
im Uhrzeigersinn, um das Blatt fester zu spannen.
12 / 136
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Arbeitshinweise

Grundlagen der Bedienung
Eine Dekupiersäge ist im Grunde genommen ein
»Kurven-schneidewerkzeug«, mit dem aber auch
gerade und schrä ge Kantenschnitte vorgenommen
werden können. Vor der In betriebnahme der Sage
sollten Sie sich mit folgenden wichtigen Punkten ver-
traut machen.
Die Säge schneidet Holz nicht von allein. Sie müs-
•
sen das Holz von Hand gegen das Sägeblatt füh-
ren.
• Der Vorgang des Sägens erfolgt nur während der
Ab wärts bewegung des Sägeblatts.
Führen Sie das Holz nur langsam gegen das Säge-
•
blatt, da die Zähne des Sägeblatts klein sind und
nur beim Ab wärtsfahren schneiden.
Jede Person, die an der Säge arbeitet, bedarf der
•
Ein schulung. Während der Schulungszeit kann es,
wenn der Be diener noch nicht mit der Säge ver-
traut ist, leicht vorkommen, daß Sägeblätter rei-
ßen.
Die Säge eignet sich am besten für Holzplatten
•
unter 2,5 cm Stärke.
Wenn Sie Holzplatten, die stärker als 2,5 cm sind,
•
schnei den möchten, führen Sie das Holz ganz be-
sonders lang sam gegen das Sägeblatt, und ver-
meiden Sie abrupte Kurven, um ein Reißen des
Sägeblatts zu verhindern.
Die Zähne eines Sägeblatts stumpfen mit der Zeit
•
ab; Säge blätter müssen ersetzt werden. Die Säge-
blätter rei chen für 1/2 bis 2 Stunden Dauerbetrieb,
je nach Holzart.
Um einen präzisen Schnitt zu erhalten, beachten
•
Sie, dass das Säge blatt immer der Maserung des
Holzes folgen wird.
Beim Schneiden von Edelmetallen und nicht
•
eisenhal ti gen Metallen muß die Geschwindigkeit
auf ein Minimum reduziert werden. Verwenden Sie
Bienenwachs zur Schmie rung des Sägeblatts beim
Metallschneiden.
Innenschnitte
Warnung: Um Verletzungen durch unbeabsichtigte
In be triebnahme der Säge zu vermeiden, schalten
Sie die Säge ab und ziehen den Netzstecker, bevor
Sie sich an die Mon -tage von Sägeblättern machen.
Diese Säge eignet sich auch für Innenschnitte, das
sind Schnitte, die nicht vom Rand des Werkstücks
beginnen. Gehen Sie dabei wie folgt vor:
Bohren Sie ein 6 mm-Loch in das Werkstück.
•
Lösen Sie den Blattspanner und spannen Sie das
•
Säge blatt aus.
Plazieren Sie die Bohrung über den Sägeblatt-
•
schlitz im Werktisch.
Montieren Sie das Sägeblatt durch das Loch im
•
Werkstück und den Sägeblattschlitz, und befesti-
gen Sie das Blatt an den Halterungen.
• Wenn Sie mit dem Innenschnitt fertig sind, nehmen
Sie das Sägeblatt ab, und entfernen Sie dann das
Werkstück vom Tisch.
