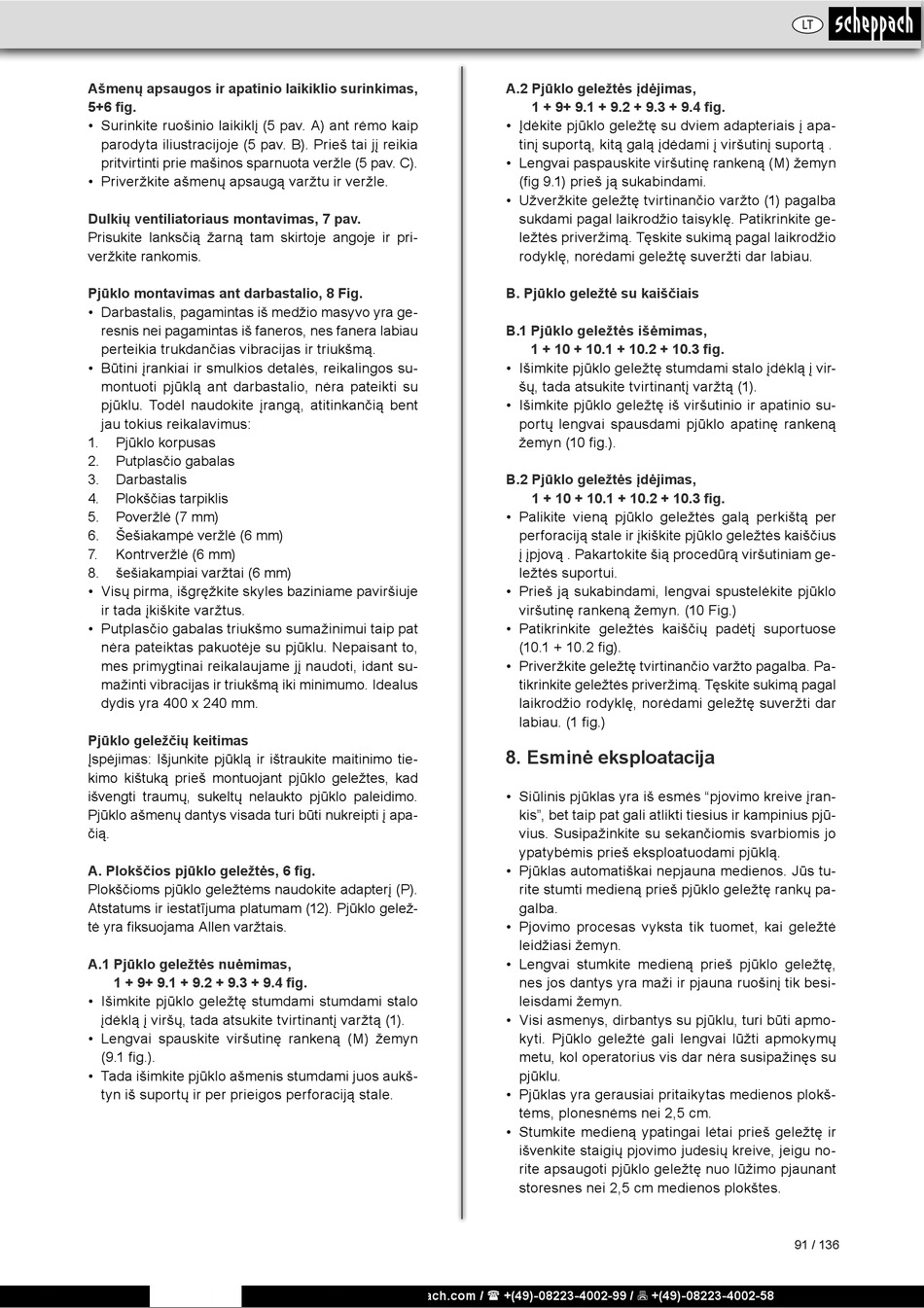

Ašmenų apsaugos ir apatinio laikiklio surinkimas,
5+6 fig.
• Surinkite ruošinio laikiklį (5 pav. A) ant rėmo kaip
parodyta iliustracijoje (5 pav. B). Prieš tai jį reikia
pritvirtinti prie mašinos sparnuota veržle (5 pav. C).
• Priveržkite ašmenų apsaugą varžtu ir veržle.
Dulkių ventiliatoriaus montavimas, 7 pav.
Prisukite lanksčią žarną tam skirtoje angoje ir pri-
veržkite rankomis.
Pjūklo montavimas ant darbastalio, 8 Fig.
• Darbastalis, pagamintas iš medžio masyvo yra ge-
resnis nei pagamintas iš faneros, nes fanera labiau
perteikia trukdančias vibracijas ir triukšmą.
• Būtini įrankiai ir smulkios detalės, reikalingos su-
montuoti pjūklą ant darbastalio, nėra pateikti su
pjūklu. Todėl naudokite įrangą, atitinkančią bent
jau tokius reikalavimus:
1. Pjūklo korpusas
2. Putplasčio gabalas
3. Darbastalis
4. Plokščias tarpiklis
5. Poveržlė (7 mm)
6. Šešiakampė veržlė (6 mm)
7. Kontrveržlė (6 mm)
8. šešiakampiai varžtai (6 mm)
• Visų pirma, išgręžkite skyles baziniame paviršiuje
ir tada įkiškite varžtus.
• Putplasčio gabalas triukšmo sumažinimui taip pat
nėra pateiktas pakuotėje su pjūklu. Nepaisant to,
mes primygtinai reikalaujame jį naudoti, idant su-
mažinti vibracijas ir triukšmą iki minimumo. Idealus
dydis yra 400 x 240 mm.
Pjūklo geležčių keitimas
Įspėjimas: Išjunkite pjūklą ir ištraukite maitinimo tie-
kimo kištuką prieš montuojant pjūklo geležtes, kad
išvengti traumų, sukeltų nelaukto pjūklo paleidimo.
Pjūklo ašmenų dantys visada turi būti nukreipti į apa-
čią.
A. Plokščios pjūklo geležtės, 6 fig.
Plokščioms pjūklo geležtėms naudokite adapterį (P).
Atstatums ir iestatījuma platumam (12). Pjūklo gelež-
tė yra fiksuojama Allen varžtais.
A.1 Pjūklo geležtės nuėmimas,
1 + 9+ 9.1 + 9.2 + 9.3 + 9.4 fig.
• Išimkite pjūklo geležtę stumdami stumdami stalo
įdėklą į viršų, tada atsukite tvirtinantį varžtą (1).
• Lengvai spauskite viršutinę rankeną (M) žemyn
(9.1 fig.).
• Tada išimkite pjūklo ašmenis stumdami juos aukš-
tyn iš suportų ir per prieigos perforaciją stale.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A.2 Pjūklo geležtės įdėjimas,
1 + 9+ 9.1 + 9.2 + 9.3 + 9.4 fig.
• Įdėkite pjūklo geležtę su dviem adapteriais į apa-
tinį suportą, kitą galą įdėdami į viršutinį suportą .
• Lengvai paspauskite viršutinę rankeną (M) žemyn
(fig 9.1) prieš ją sukabindami.
• Užveržkite geležtę tvirtinančio varžto (1) pagalba
sukdami pagal laikrodžio taisyklę. Patikrinkite ge-
ležtės priveržimą. Tęskite sukimą pagal laikrodžio
rodyklę, norėdami geležtę suveržti dar labiau.
B. Pjūklo geležtė su kaiščiais
B.1 Pjūklo geležtės išėmimas,
1 + 10 + 10.1 + 10.2 + 10.3 fig.
• Išimkite pjūklo geležtę stumdami stalo įdėklą į vir-
šų, tada atsukite tvirtinantį varžtą (1).
• Išimkite pjūklo geležtę iš viršutinio ir apatinio su-
portų lengvai spausdami pjūklo apatinę rankeną
žemyn (10 fig.).
B.2 Pjūklo geležtės įdėjimas,
1 + 10 + 10.1 + 10.2 + 10.3 fig.
• Palikite vieną pjūklo geležtės galą perkištą per
perforaciją stale ir įkiškite pjūklo geležtės kaiščius
į įpjovą . Pakartokite šią procedūrą viršutiniam ge-
ležtės suportui.
• Prieš ją sukabindami, lengvai spustelėkite pjūklo
viršutinę rankeną žemyn. (10 Fig.)
• Patikrinkite geležtės kaiščių padėtį suportuose
(10.1 + 10.2 fig).
• Priveržkite geležtę tvirtinančio varžto pagalba. Pa-
tikrinkite geležtės priveržimą. Tęskite sukimą pagal
laikrodžio rodyklę, norėdami geležtę suveržti dar
labiau. (1 fig.)
8. Esminė eksploatacija
• Siūlinis pjūklas yra iš esmės "pjovimo kreive įran-
kis", bet taip pat gali atlikti tiesius ir kampinius pjū-
vius. Susipažinkite su sekančiomis svarbiomis jo
ypatybėmis prieš eksploatuodami pjūklą.
• Pjūklas automatiškai nepjauna medienos. Jūs tu-
rite stumti medieną prieš pjūklo geležtę rankų pa-
galba.
• Pjovimo procesas vyksta tik tuomet, kai geležtė
leidžiasi žemyn.
• Lengvai stumkite medieną prieš pjūklo geležtę,
nes jos dantys yra maži ir pjauna ruošinį tik besi-
leisdami žemyn.
• Visi asmenys, dirbantys su pjūklu, turi būti apmo-
kyti. Pjūklo geležtė gali lengvai lūžti apmokymų
metu, kol operatorius vis dar nėra susipažinęs su
pjūklu.
• Pjūklas yra gerausiai pritaikytas medienos plokš-
tėms, plonesnėms nei 2,5 cm.
• Stumkite medieną ypatingai lėtai prieš geležtę ir
išvenkite staigių pjovimo judesių kreive, jeigu no-
rite apsaugoti pjūklo geležtę nuo lūžimo pjaunant
storesnes nei 2,5 cm medienos plokštes.
