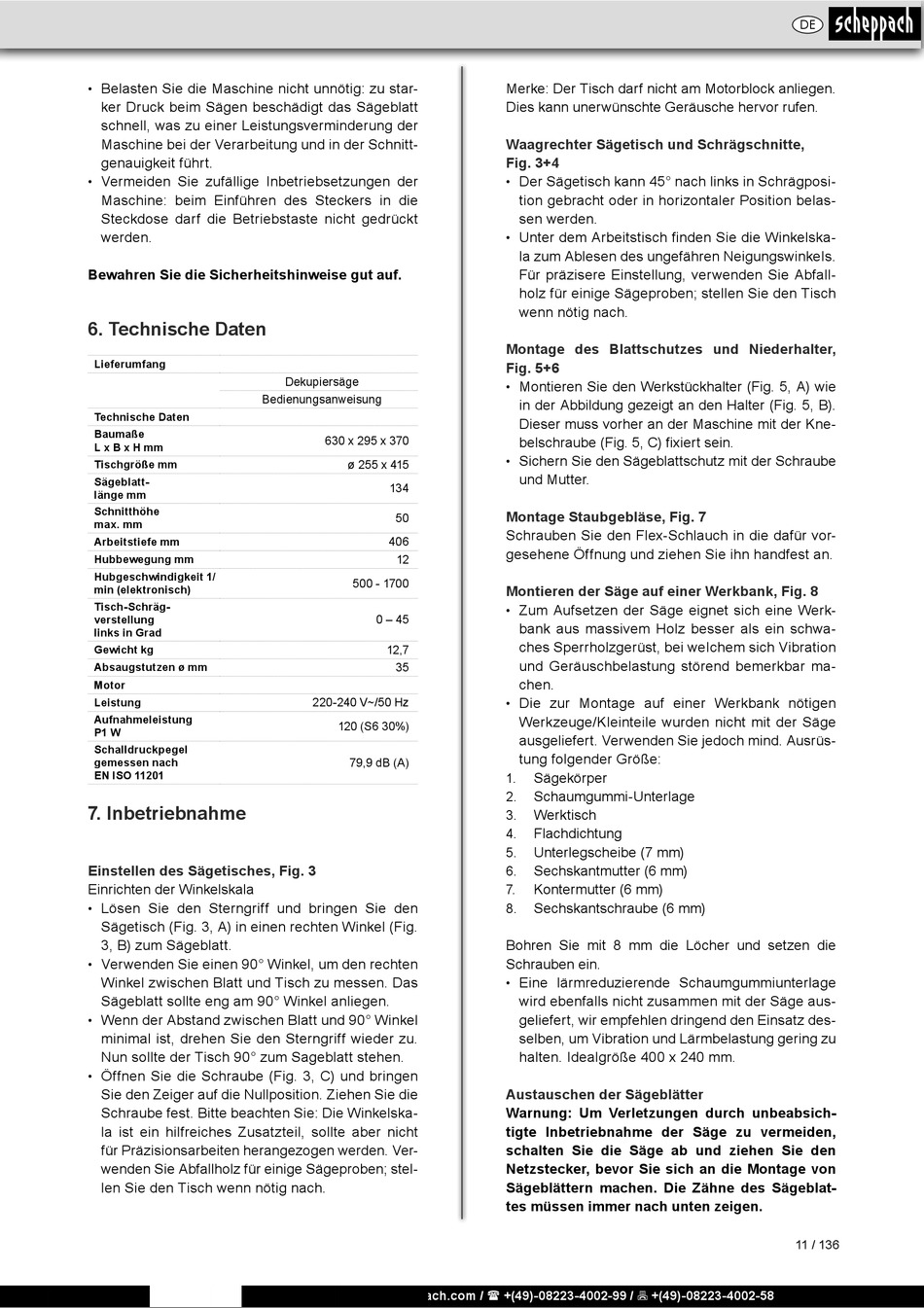

Belasten Sie die Maschine nicht unnötig: zu star-
•
ker Druck beim Sägen beschädigt das Sägeblatt
schnell, was zu einer Leistungsverminderung der
Maschine bei der Verarbeitung und in der Schnitt-
genauigkeit führt.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden.
Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Lieferumfang
Bedienungsanweisung
Technische Daten
Baumaße
L x B x H mm
Tischgröße mm
Sägeblatt-
länge mm
Schnitthöhe
max. mm
Arbeitstiefe mm
Hubbewegung mm
Hubgeschwindigkeit 1/
min (elektronisch)
Tisch-Schräg-
verstellung
links in Grad
Gewicht kg
Absaugstutzen ø mm
Motor
Leistung
Aufnahmeleistung
P1 W
Schalldruckpegel
gemessen nach
EN ISO 11201

7. Inbetriebnahme

Einstellen des Sägetisches, Fig. 3
Einrichten der Winkelskala
Lösen Sie den Sterngriff und bringen Sie den
•
Säge tisch (Fig. 3, A) in einen rechten Winkel (Fig.
3, B) zum Sägeblatt.
Verwenden Sie einen 90° Winkel, um den rechten
•
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
Wenn der Abstand zwischen Blatt und 90° Winkel
•
mini mal ist, drehen Sie den Sterngriff wieder zu.
Nun sollte der Tisch 90° zum Sageblatt stehen.
Öffnen Sie die Schraube (Fig. 3, C) und bringen
•
Sie den Zeiger auf die Nullposition. Ziehen Sie die
Schraube fest. Bitte be achten Sie: Die Winkelska-
la ist ein hilfreiches Zu satz teil, sollte aber nicht
für Prä zi sionsarbeiten herangezogen werden. Ver-
wenden Sie Ab fallholz für einige Sägeproben; stel-
len Sie den Tisch wenn nötig nach.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dekupiersäge
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 - 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
Merke: Der Tisch darf nicht am Motorblock anliegen.
Dies kann unerwünschte Geräusche hervor rufen.
Waagrechter Sägetisch und Schrägschnitte,
Fig. 3+4
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
Unter dem Arbeitstisch finden Sie die Winkelska-
•
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.
Montage des Blattschutzes und Niederhalter,
Fig. 5+6
Montieren Sie den Werkstückhalter (Fig. 5, A) wie
•
in der Abbildung gezeigt an den Halter (Fig. 5, B).
Dieser muss vorher an der Maschine mit der Kne-
belschraube (Fig. 5, C) fixiert sein.
Sichern Sie den Sägeblattschutz mit der Schraube
•
und Mutter.
Montage Staubgebläse, Fig. 7
Schrauben Sie den Flex-Schlauch in die dafür vor-
gesehene Öffnung und ziehen Sie ihn handfest an.
Montieren der Säge auf einer Werkbank, Fig. 8
Zum Aufsetzen der Säge eignet sich eine Werk-
•
bank aus massivem Holz besser als ein schwa-
ches Sperr holzgerüst, bei weIchem sich Vibration
und Ge räusch be las tung störend bemerkbar ma-
chen.
Die zur Montage auf einer Werkbank nötigen
•
Werkzeuge/Klein teile wurden nicht mit der Säge
ausgeliefert. Verwen den Sie jedoch mind. Ausrüs-
tung folgender Größe:
Sägekörper
1.
2. Schaumgummi-Unterlage
3. Werktisch
Flachdichtung
4.
Unterlegscheibe (7 mm)
5.
Sechskantmutter (6 mm)
6.
Kontermutter (6 mm)
7.
Sechskantschraube (6 mm)
8.
Bohren Sie mit 8 mm die Löcher und setzen die
Schrauben ein.
Eine lärmreduzierende Schaumgummiunterlage
•
wird eben falls nicht zusammen mit der Säge aus-
geliefert, wir empfehlen dringend den Einsatz des-
selben, um Vibra tion und Lärmbelastung gering zu
halten. Ideal grö ße 400 x 240 mm.
Austauschen der Sägeblätter
Warnung: Um Verletzungen durch unbeabsich-
tigte In be trieb nahme der Säge zu vermeiden,
schalten Sie die Säge ab und ziehen Sie den
Netzstecker, bevor Sie sich an die Montage von
Sägeblättern machen. Die Zähne des Sägeblat-
tes müssen immer nach unten zeigen.
