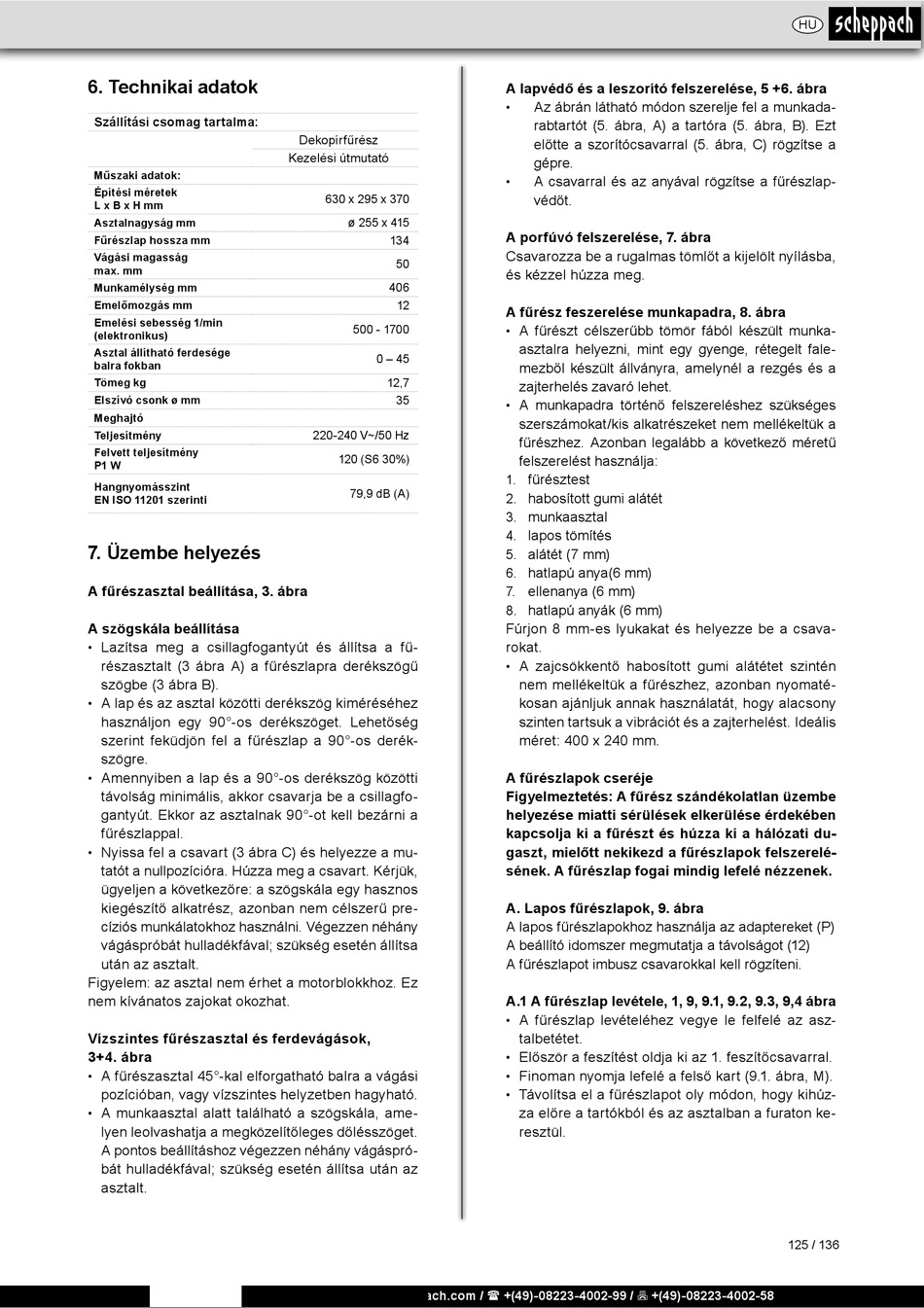

6. Technikai adatok

Szállítási csomag tartalma:
Műszaki adatok:
Építési méretek
L x B x H mm
Asztalnagyság mm
Fűrészlap hossza mm
Vágási magasság
max. mm
Munkamélység mm
Emelőmozgás mm
Emelési sebesség 1/min
(elektronikus)
Asztal állítható ferdesége
balra fokban
Tömeg kg
Elszívó csonk ø mm
Meghajtó
Teljesítmény
Felvett teljesítmény
P1 W
Hangnyomásszint
EN ISO 11201 szerinti
7. Üzembe helyezés
A fűrészasztal beállítása, 3. ábra
A szögskála beállítása
Lazítsa meg a csillagfogantyút és állítsa a fű-
•
részasztalt (3 ábra A) a fűrészlapra derékszögű
szögbe (3 ábra B).
A lap és az asztal közötti derékszög kiméréséhez
•
használjon egy 90°-os derékszöget. Lehetőség
szerint feküdjön fel a fűrészlap a 90°-os derék-
szögre.
Amennyiben a lap és a 90°-os derékszög közötti
•
távolság minimális, akkor csavarja be a csillagfo-
gantyút. Ekkor az asztalnak 90°-ot kell bezárni a
fűrészlappal.
Nyissa fel a csavart (3 ábra C) és helyezze a mu-
•
tatót a nullpozícióra. Húzza meg a csavart. Kérjük,
ügyeljen a következőre: a szögskála egy hasznos
kiegészítő alkatrész, azonban nem célszerű pre-
cíziós munkálatokhoz használni. Végezzen néhány
vágáspróbát hulladékfával; szükség esetén állítsa
után az asztalt.
Figyelem: az asztal nem érhet a motorblokkhoz. Ez
nem kívánatos zajokat okozhat.
Vízszintes fűrészasztal és ferdevágások,
3+4. ábra
A fűrészasztal 45°-kal elforgatható balra a vágási
•
pozícióban, vagy vízszintes helyzetben hagyható.
A munkaasztal alatt található a szögskála, ame-
•
lyen leolvashatja a megközelítőleges dőlésszöget.
A pontos beállításhoz végezzen néhány vágáspró-
bát hulladékfával; szükség esetén állítsa után az
asztalt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dekopírfűrész
Kezelési útmutató
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 - 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
A lapvédő és a leszorító felszerelése, 5 +6. ábra
Az ábrán látható módon szerelje fel a munkada-
•
rabtartót (5. ábra, A) a tartóra (5. ábra, B). Ezt
előtte a szorítócsavarral (5. ábra, C) rögzítse a
gépre.
• A csavarral és az anyával rögzítse a fűrészlap-
védőt.
A porfúvó felszerelése, 7. ábra
Csavarozza be a rugalmas tömlőt a kijelölt nyílásba,
és kézzel húzza meg.
A fűrész feszerelése munkapadra, 8. ábra
A fűrészt célszerűbb tömör fából készült munka-
•
asztalra helyezni, mint egy gyenge, rétegelt fale-
mezből készült állványra, amelynél a rezgés és a
zajterhelés zavaró lehet.
A munkapadra történő felszereléshez szükséges
•
szerszámokat/kis alkatrészeket nem mellékeltük a
fűrészhez. Azonban legalább a következő méretű
felszerelést használja:
fűrésztest
1.
habosított gumi alátét
2.
munkaasztal
3.
lapos tömítés
4.
5. alátét (7 mm)
hatlapú anya(6 mm)
6.
ellenanya (6 mm)
7.
hatlapú anyák (6 mm)
8.
Fúrjon 8 mm-es lyukakat és helyezze be a csava-
rokat.
A zajcsökkentő habosított gumi alátétet szintén
•
nem mellékeltük a fűrészhez, azonban nyomaté-
kosan ajánljuk annak használatát, hogy alacsony
szinten tartsuk a vibrációt és a zajterhelést. Ideális
méret: 400 x 240 mm.
A fűrészlapok cseréje
Figyelmeztetés: A fűrész szándékolatlan üzembe
helyezése miatti sérülések elkerülése érdekében
kapcsolja ki a fűrészt és húzza ki a hálózati du-
gaszt, mielőtt nekikezd a fűrészlapok felszerelé-
sének. A fűrészlap fogai mindig lefelé nézzenek.
A. Lapos fűrészlapok, 9. ábra
A lapos fűrészlapokhoz használja az adaptereket (P)
A beállító idomszer megmutatja a távolságot (12)
A fűrészlapot imbusz csavarokkal kell rögzíteni.
A.1 A fűrészlap levétele, 1, 9, 9.1, 9.2, 9.3, 9,4 ábra
A fűrészlap levételéhez vegye le felfelé az asz-
•
talbetétet.
• Először a feszítést oldja ki az 1. feszítőcsavarral.
Finoman nyomja lefelé a felső kart (9.1. ábra, M).
•
Távolítsa el a fűrészlapot oly módon, hogy kihúz-
•
za előre a tartókból és az asztalban a furaton ke-
resztül.
