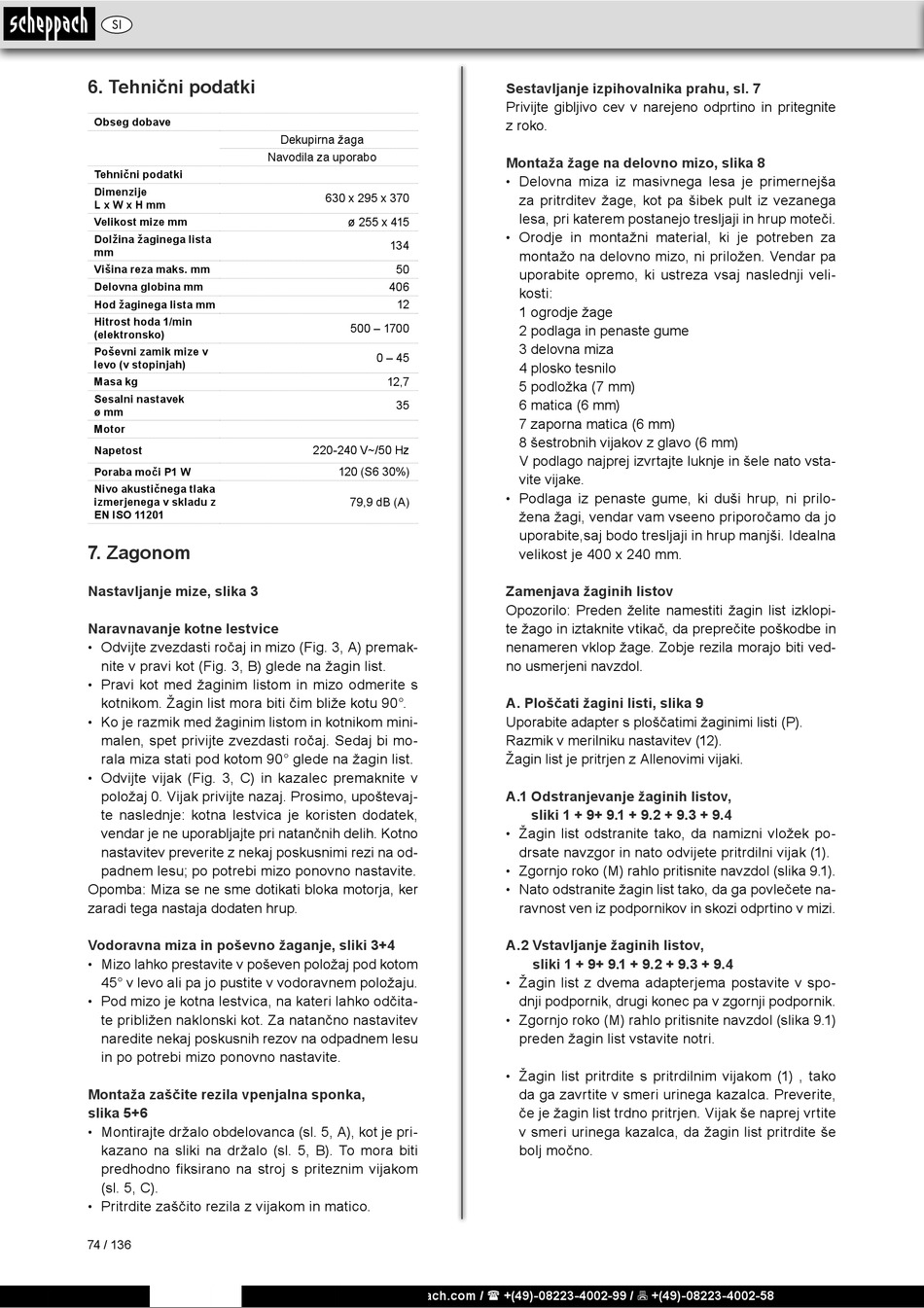

SI
6. Tehnični podatki
Obseg dobave
Tehnični podatki
Dimenzije
L x W x H mm
Velikost mize mm
Dolžina žaginega lista
mm
Višina reza maks. mm
Delovna globina mm
Hod žaginega lista mm
Hitrost hoda 1/min
(elektronsko)
Poševni zamik mize v
levo (v stopinjah)
Masa kg
Sesalni nastavek
ø mm
Motor
Napetost
Poraba moči P1 W
Nivo akustičnega tlaka
izmerjenega v skladu z
EN ISO 11201

7. Zagonom

Nastavljanje mize, slika 3
Naravnavanje kotne lestvice
Odvijte zvezdasti ročaj in mizo (Fig. 3, A) premak-
•
nite v pravi kot (Fig. 3, B) glede na žagin list.
• Pravi kot med žaginim listom in mizo odmerite s
kotnikom. Žagin list mora biti čim bliže kotu 90°.
Ko je razmik med žaginim listom in kotnikom mini-
•
malen, spet privijte zvezdasti ročaj. Sedaj bi mo-
rala miza stati pod kotom 90° glede na žagin list.
Odvijte vijak (Fig. 3, C) in kazalec premaknite v
•
položaj 0. Vijak privijte nazaj. Prosimo, upoštevaj-
te naslednje: kotna lestvica je koristen dodatek,
vendar je ne uporabljajte pri natančnih delih. Kotno
nastavitev preverite z nekaj poskusnimi rezi na od-
padnem lesu; po potrebi mizo ponovno nastavite.
Opomba: Miza se ne sme dotikati bloka motorja, ker
zaradi tega nastaja dodaten hrup.
Vodoravna miza in poševno žaganje, sliki 3+4
Mizo lahko prestavite v poševen položaj pod kotom
•
45° v levo ali pa jo pustite v vodoravnem položaju.
Pod mizo je kotna lestvica, na kateri lahko odčita-
•
te približen naklonski kot. Za natančno nastavitev
naredite nekaj poskusnih rezov na odpadnem lesu
in po potrebi mizo ponovno nastavite.
Montaža zaščite rezila vpenjalna sponka,
slika 5+6
Montirajte držalo obdelovanca (sl. 5, A), kot je pri-
•
kazano na sliki na držalo (sl. 5, B). To mora biti
predhodno fiksirano na stroj s priteznim vijakom
(sl. 5, C).
Pritrdite zaščito rezila z vijakom in matico.
•
74 / 136
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dekupirna žaga
Navodila za uporabo
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 – 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
Sestavljanje izpihovalnika prahu, sl. 7
Privijte gibljivo cev v narejeno odprtino in pritegnite
z roko.
Montaža žage na delovno mizo, slika 8
• Delovna miza iz masivnega lesa je primernejša
za pritrditev žage, kot pa šibek pult iz vezanega
lesa, pri katerem postanejo tresljaji in hrup moteči.
Orodje in montažni material, ki je potreben za
•
montažo na delovno mizo, ni priložen. Vendar pa
uporabite opremo, ki ustreza vsaj naslednji veli-
kosti:
1 ogrodje žage
2 podlaga in penaste gume
3 delovna miza
4 plosko tesnilo
5 podložka (7 mm)
6 matica (6 mm)
7 zaporna matica (6 mm)
8 šestrobnih vijakov z glavo (6 mm)
V podlago najprej izvrtajte luknje in šele nato vsta-
vite vijake.
Podlaga iz penaste gume, ki duši hrup, ni prilo-
•
žena žagi, vendar vam vseeno priporočamo da jo
uporabite,saj bodo tresljaji in hrup manjši. Idealna
velikost je 400 x 240 mm.
Zamenjava žaginih listov
Opozorilo: Preden želite namestiti žagin list izklopi-
te žago in iztaknite vtikač, da preprečite poškodbe in
nenameren vklop žage. Zobje rezila morajo biti ved-
no usmerjeni navzdol.
A. Ploščati žagini listi, slika 9
Uporabite adapter s ploščatimi žaginimi listi (P).
Razmik v merilniku nastavitev (12).
Žagin list je pritrjen z Allenovimi vijaki.
A.1 Odstranjevanje žaginih listov,
sliki 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Žagin list odstranite tako, da namizni vložek po-
•
drsate navzgor in nato odvijete pritrdilni vijak (1).
Zgornjo roko (M) rahlo pritisnite navzdol (slika 9.1).
•
Nato odstranite žagin list tako, da ga povlečete na-
•
ravnost ven iz podpornikov in skozi odprtino v mizi.
A.2 Vstavljanje žaginih listov,
sliki 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Žagin list z dvema adapterjema postavite v spo-
•
dnji podpornik, drugi konec pa v zgornji podpornik.
Zgornjo roko (M) rahlo pritisnite navzdol (slika 9.1)
•
preden žagin list vstavite notri.
Žagin list pritrdite s pritrdilnim vijakom (1) , tako
•
da ga zavrtite v smeri urinega kazalca. Preverite,
če je žagin list trdno pritrjen. Vijak še naprej vrtite
v smeri urinega kazalca, da žagin list pritrdite še
bolj močno.
