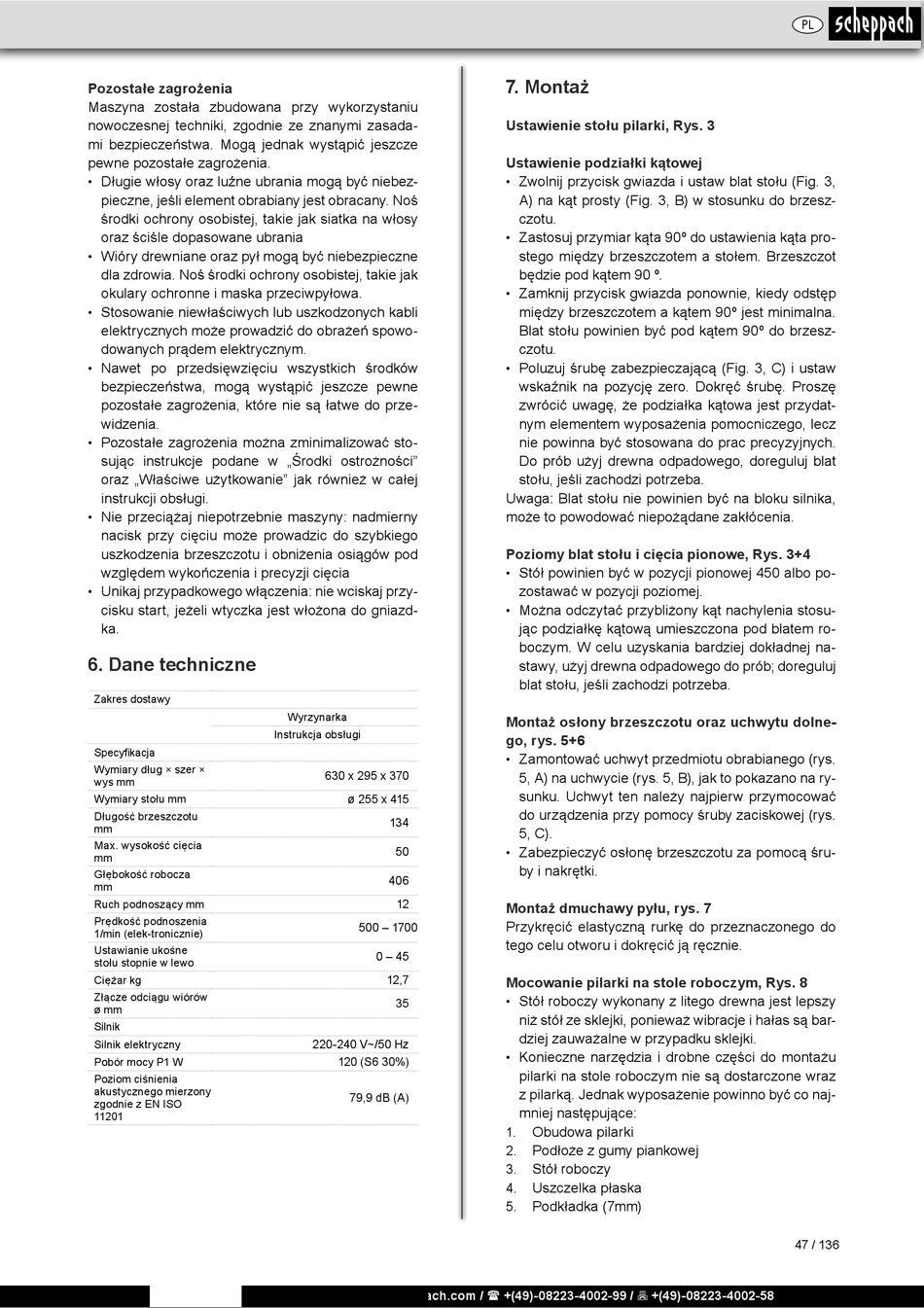

Pozostałe zagrożenia
Maszyna została zbudowana przy wykorzystaniu
nowoczesnej techniki, zgodnie ze znanymi zasada-
mi bezpieczeństwa. Mogą jednak wystąpić jeszcze
pewne pozostałe zagrożenia.
• Długie włosy oraz luźne ubrania mogą być niebez-
pieczne, jeśli element obrabiany jest obracany. Noś
środki ochrony osobistej, takie jak siatka na włosy
oraz ściśle dopasowane ubrania
Wióry drewniane oraz pył mogą być niebezpieczne
•
dla zdrowia. Noś środki ochrony osobistej, takie jak
okulary ochronne i maska przeciwpyłowa.
• Stosowanie niewłaściwych lub uszkodzonych kabli
elektrycznych może prowadzić do obrażeń spowo-
dowanych prądem elektrycznym.
Nawet po przedsięwzięciu wszystkich środków
•
bezpieczeństwa, mogą wystąpić jeszcze pewne
pozostałe zagrożenia, które nie są łatwe do prze-
widzenia.
• Pozostałe zagrożenia można zminimalizować sto-
sując instrukcje podane w „Środki ostrożności"
oraz „Właściwe użytkowanie" jak również w całej
instrukcji obsługi.
Nie przeciążaj niepotrzebnie maszyny: nadmierny
•
nacisk przy cięciu może prowadzic do szybkiego
uszkodzenia brzeszczotu i obniżenia osiągów pod
względem wykończenia i precyzji cięcia
Unikaj przypadkowego włączenia: nie wciskaj przy-
•
cisku start, jeżeli wtyczka jest włożona do gniazd-
ka.

6. Dane techniczne

Zakres dostawy
Specyfikacja
Wymiary dług × szer ×
wys mm
Wymiary stołu mm
Długość brzeszczotu
mm
Max. wysokość cięcia
mm
Głębokość robocza
mm
Ruch podnoszący mm
Prędkość podnoszenia
1/min (elek-tronicznie)
Ustawianie ukośne
stołu stopnie w lewo
Ciężar kg
Złącze odciągu wiórów
ø mm
Silnik
Silnik elektryczny
Pobór mocy P1 W
Poziom ciśnienia
akustycznego mierzony
zgodnie z EN ISO
11201
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wyrzynarka
Instrukcja obsługi
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 – 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
7. Montaż
Ustawienie stołu pilarki, Rys. 3
Ustawienie podziałki kątowej
• Zwolnij przycisk gwiazda i ustaw blat stołu (Fig. 3,
A) na kąt prosty (Fig. 3, B) w stosunku do brzesz-
czotu.
Zastosuj przymiar kąta 90º do ustawienia kąta pro-
•
stego między brzeszczotem a stołem. Brzeszczot
będzie pod kątem 90 º.
Zamknij przycisk gwiazda ponownie, kiedy odstęp
•
między brzeszczotem a kątem 90º jest minimalna.
Blat stołu powinien być pod kątem 90º do brzesz-
czotu.
Poluzuj śrubę zabezpieczającą (Fig. 3, C) i ustaw
•
wskaźnik na pozycję zero. Dokręć śrubę. Proszę
zwrócić uwagę, że podziałka kątowa jest przydat-
nym elementem wyposażenia pomocniczego, lecz
nie powinna być stosowana do prac precyzyjnych.
Do prób użyj drewna odpadowego, doreguluj blat
stołu, jeśli zachodzi potrzeba.
Uwaga: Blat stołu nie powinien być na bloku silnika,
może to powodować niepożądane zakłócenia.
Poziomy blat stołu i cięcia pionowe, Rys. 3+4
Stół powinien być w pozycji pionowej 450 albo po-
•
zostawać w pozycji poziomej.
Można odczytać przybliżony kąt nachylenia stosu-
•
jąc podziałkę kątową umieszczona pod blatem ro-
boczym. W celu uzyskania bardziej dokładnej na-
stawy, użyj drewna odpadowego do prób; doreguluj
blat stołu, jeśli zachodzi potrzeba.
Montaż osłony brzeszczotu oraz uchwytu dolne-
go, rys. 5+6
Zamontować uchwyt przedmiotu obrabianego (rys.
•
5, A) na uchwycie (rys. 5, B), jak to pokazano na ry-
sunku. Uchwyt ten należy najpierw przymocować
do urządzenia przy pomocy śruby zaciskowej (rys.
5, C).
Zabezpieczyć osłonę brzeszczotu za pomocą śru-
•
by i nakrętki.
Montaż dmuchawy pyłu, rys. 7
Przykręcić elastyczną rurkę do przeznaczonego do
tego celu otworu i dokręcić ją ręcznie.
Mocowanie pilarki na stole roboczym, Rys. 8
Stół roboczy wykonany z litego drewna jest lepszy
•
niż stół ze sklejki, ponieważ wibracje i hałas są bar-
dziej zauważalne w przypadku sklejki.
• Konieczne narzędzia i drobne części do montażu
pilarki na stole roboczym nie są dostarczone wraz
z pilarką. Jednak wyposażenie powinno być co naj-
mniej następujące:
Obudowa pilarki
1.
Podłoże z gumy piankowej
2.
3. Stół roboczy
Uszczelka płaska
4.
Podkładka (7mm)
5.
