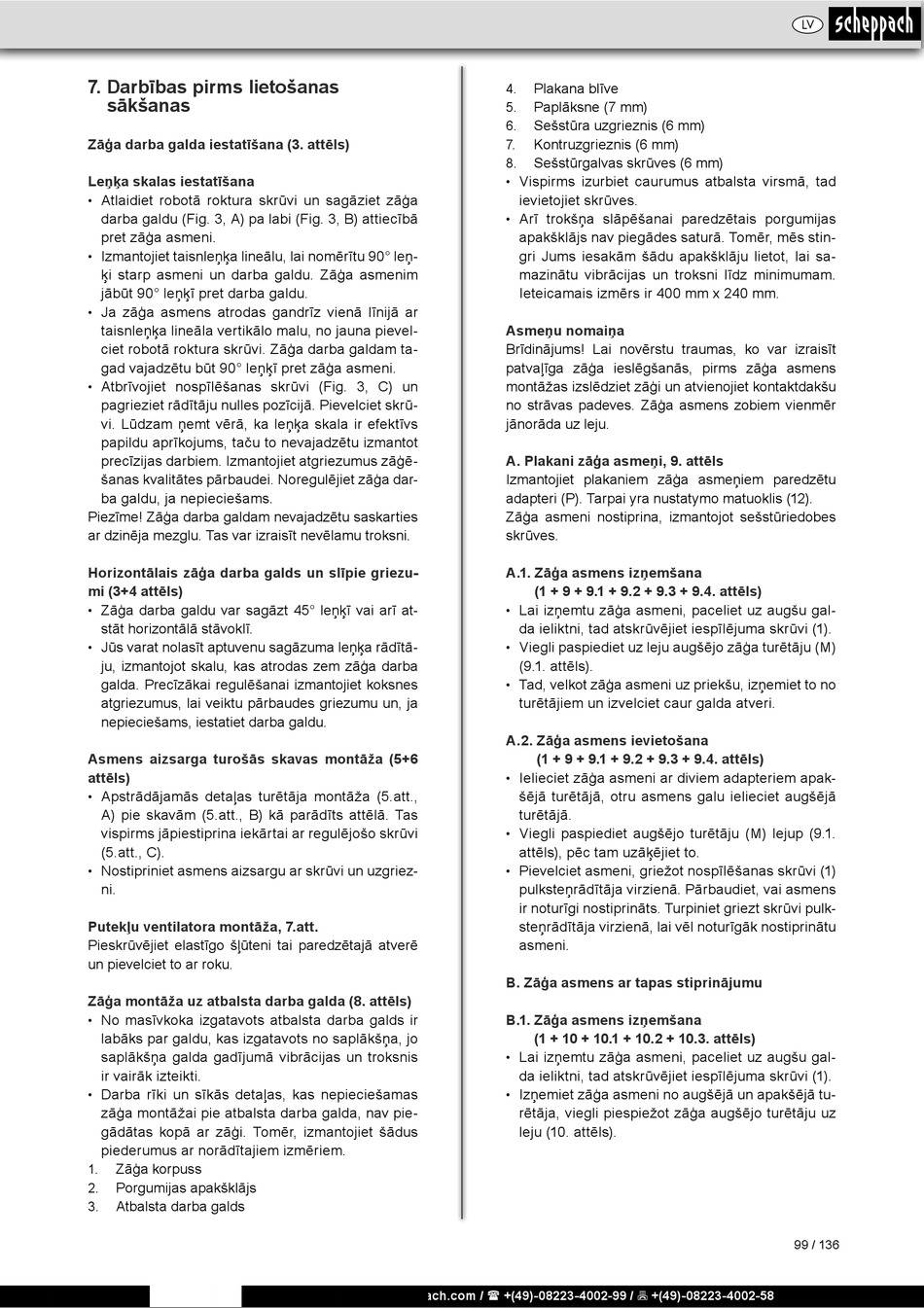

7. Darbības pirms lietošanas
sākšanas
Zāģa darba galda iestatīšana (3. attēls)
Leņķa skalas iestatīšana
Atlaidiet robotā roktura skrūvi un sagāziet zāģa
•
darba galdu (Fig. 3, A) pa labi (Fig. 3, B) attiecībā
pret zāģa asmeni.
Izmantojiet taisnleņķa lineālu, lai nomērītu 90° leņ-
•
ķi starp asmeni un darba galdu. Zāģa asmenim
jābūt 90° leņķī pret darba galdu.
• Ja zāģa asmens atrodas gandrīz vienā līnijā ar
taisnleņķa lineāla vertikālo malu, no jauna pievel-
ciet robotā roktura skrūvi. Zāģa darba galdam ta-
gad vajadzētu būt 90° leņķī pret zāģa asmeni.
Atbrīvojiet nospīlēšanas skrūvi (Fig. 3, C) un
•
pagrieziet rādītāju nulles pozīcijā. Pievelciet skrū-
vi. Lūdzam ņemt vērā, ka leņķa skala ir efektīvs
papildu aprīkojums, taču to nevajadzētu izmantot
precīzijas darbiem. Izmantojiet atgriezumus zāģē-
šanas kvalitātes pārbaudei. Noregulējiet zāģa dar-
ba galdu, ja nepieciešams.
Piezīme! Zāģa darba galdam nevajadzētu saskarties
ar dzinēja mezglu. Tas var izraisīt nevēlamu troksni.
Horizontālais zāģa darba galds un slīpie griezu-
mi (3+4 attēls)
Zāģa darba galdu var sagāzt 45° leņķī vai arī at-
•
stāt horizontālā stāvoklī.
Jūs varat nolasīt aptuvenu sagāzuma leņķa rādītā-
•
ju, izmantojot skalu, kas atrodas zem zāģa darba
galda. Precīzākai regulēšanai izmantojiet koksnes
atgriezumus, lai veiktu pārbaudes griezumu un, ja
nepieciešams, iestatiet darba galdu.
Asmens aizsarga turošās skavas montāža (5+6
attēls)
• Apstrādājamās detaļas turētāja montāža (5.att.,
A) pie skavām (5.att., B) kā parādīts attēlā. Tas
vispirms jāpiestiprina iekārtai ar regulējošo skrūvi
(5.att., C).
Nostipriniet asmens aizsargu ar skrūvi un uzgriez-
•
ni.
Putekļu ventilatora montāža, 7.att.
Pieskrūvējiet elastīgo šļūteni tai paredzētajā atverē
un pievelciet to ar roku.
Zāģa montāža uz atbalsta darba galda (8. attēls)
No masīvkoka izgatavots atbalsta darba galds ir
•
labāks par galdu, kas izgatavots no saplākšņa, jo
saplākšņa galda gadījumā vibrācijas un troksnis
ir vairāk izteikti.
Darba rīki un sīkās detaļas, kas nepieciešamas
•
zāģa montāžai pie atbalsta darba galda, nav pie-
gādātas kopā ar zāģi. Tomēr, izmantojiet šādus
piederumus ar norādītajiem izmēriem.
1. Zāģa korpuss
Porgumijas apakšklājs
2.
Atbalsta darba galds
3.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Plakana blīve
4.
Paplāksne (7 mm)
5.
Sešstūra uzgrieznis (6 mm)
6.
Kontruzgrieznis (6 mm)
7.
Sešstūrgalvas skrūves (6 mm)
8.
• Vispirms izurbiet caurumus atbalsta virsmā, tad
ievietojiet skrūves.
Arī trokšņa slāpēšanai paredzētais porgumijas
•
apakšklājs nav piegādes saturā. Tomēr, mēs stin-
gri Jums iesakām šādu apakšklāju lietot, lai sa-
mazinātu vibrācijas un troksni līdz minimumam.
Ieteicamais izmērs ir 400 mm x 240 mm.
Asmeņu nomaiņa
Brīdinājums! Lai novērstu traumas, ko var izraisīt
patvaļīga zāģa ieslēgšanās, pirms zāģa asmens
montāžas izslēdziet zāģi un atvienojiet kontaktdakšu
no strāvas padeves. Zāģa asmens zobiem vienmēr
jānorāda uz leju.
A. Plakani zāģa asmeņi, 9. attēls
Izmantojiet plakaniem zāģa asmeņiem paredzētu
adapteri (P). Tarpai yra nustatymo matuoklis (12).
Zāģa asmeni nostiprina, izmantojot sešstūriedobes
skrūves.
A.1. Zāģa asmens izņemšana
(1 + 9 + 9.1 + 9.2 + 9.3 + 9.4. attēls)
Lai izņemtu zāģa asmeni, paceliet uz augšu gal-
•
da ieliktni, tad atskrūvējiet iespīlējuma skrūvi (1).
Viegli paspiediet uz leju augšējo zāģa turētāju (M)
•
(9.1. attēls).
• Tad, velkot zāģa asmeni uz priekšu, izņemiet to no
turētājiem un izvelciet caur galda atveri.
A.2. Zāģa asmens ievietošana
(1 + 9 + 9.1 + 9.2 + 9.3 + 9.4. attēls)
Ielieciet zāģa asmeni ar diviem adapteriem apak-
•
šējā turētājā, otru asmens galu ielieciet augšējā
turētājā.
Viegli paspiediet augšējo turētāju (M) lejup (9.1.
•
attēls), pēc tam uzāķējiet to.
Pievelciet asmeni, griežot nospīlēšanas skrūvi (1)
•
pulksteņrādītāja virzienā. Pārbaudiet, vai asmens
ir noturīgi nostiprināts. Turpiniet griezt skrūvi pulk-
steņrādītāja virzienā, lai vēl noturīgāk nostiprinātu
asmeni.
B. Zāģa asmens ar tapas stiprinājumu
B.1. Zāģa asmens izņemšana
(1 + 10 + 10.1 + 10.2 + 10.3. attēls)
• Lai izņemtu zāģa asmeni, paceliet uz augšu gal-
da ieliktni, tad atskrūvējiet iespīlējuma skrūvi (1).
Izņemiet zāģa asmeni no augšējā un apakšējā tu-
•
rētāja, viegli piespiežot zāģa augšējo turētāju uz
leju (10. attēls).
