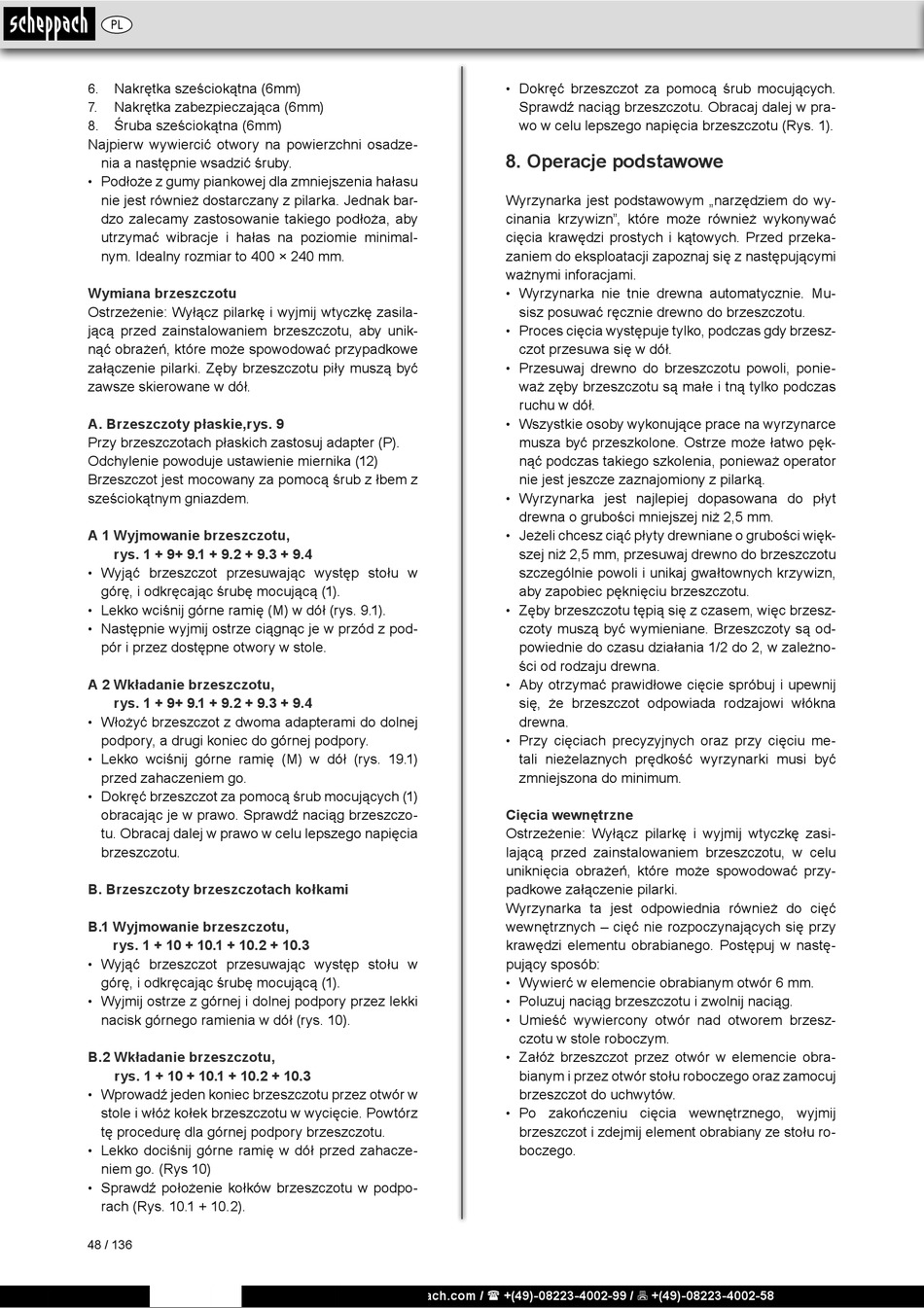

PL
Nakrętka sześciokątna (6mm)
6.
Nakrętka zabezpieczająca (6mm)
7.
Śruba sześciokątna (6mm)
8.
Najpierw wywiercić otwory na powierzchni osadze-
nia a następnie wsadzić śruby.
• Podłoże z gumy piankowej dla zmniejszenia hałasu
nie jest również dostarczany z pilarka. Jednak bar-
dzo zalecamy zastosowanie takiego podłoża, aby
utrzymać wibracje i hałas na poziomie minimal-
nym. Idealny rozmiar to 400 × 240 mm.

Wymiana brzeszczotu

Ostrzeżenie: Wyłącz pilarkę i wyjmij wtyczkę zasila-
jącą przed zainstalowaniem brzeszczotu, aby unik-
nąć obrażeń, które może spowodować przypadkowe
załączenie pilarki. Zęby brzeszczotu piły muszą być
zawsze skierowane w dół.
A. Brzeszczoty płaskie,rys. 9
Przy brzeszczotach płaskich zastosuj adapter (P).
Odchylenie powoduje ustawienie miernika (12)
Brzeszczot jest mocowany za pomocą śrub z łbem z
sześciokątnym gniazdem.
A 1 Wyjmowanie brzeszczotu,
rys. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Wyjąć brzeszczot przesuwając występ stołu w
•
górę, i odkręcając śrubę mocującą (1).
Lekko wciśnij górne ramię (M) w dół (rys. 9.1).
•
Następnie wyjmij ostrze ciągnąc je w przód z pod-
•
pór i przez dostępne otwory w stole.
A 2 Wkładanie brzeszczotu,
rys. 1 + 9+ 9.1 + 9.2 + 9.3 + 9.4
Włożyć brzeszczot z dwoma adapterami do dolnej
•
podpory, a drugi koniec do górnej podpory.
Lekko wciśnij górne ramię (M) w dół (rys. 19.1)
•
przed zahaczeniem go.
• Dokręć brzeszczot za pomocą śrub mocujących (1)
obracając je w prawo. Sprawdź naciąg brzeszczo-
tu. Obracaj dalej w prawo w celu lepszego napięcia
brzeszczotu.
B. Brzeszczoty brzeszczotach kołkami
B.1 Wyjmowanie brzeszczotu,
rys. 1 + 10 + 10.1 + 10.2 + 10.3
Wyjąć brzeszczot przesuwając występ stołu w
•
górę, i odkręcając śrubę mocującą (1).
Wyjmij ostrze z górnej i dolnej podpory przez lekki
•
nacisk górnego ramienia w dół (rys. 10).
B.2 Wkładanie brzeszczotu,
rys. 1 + 10 + 10.1 + 10.2 + 10.3
Wprowadź jeden koniec brzeszczotu przez otwór w
•
stole i włóż kołek brzeszczotu w wycięcie. Powtórz
tę procedurę dla górnej podpory brzeszczotu.
Lekko dociśnij górne ramię w dół przed zahacze-
•
niem go. (Rys 10)
Sprawdź położenie kołków brzeszczotu w podpo-
•
rach (Rys. 10.1 + 10.2).
48 / 136
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dokręć brzeszczot za pomocą śrub mocujących.
•
Sprawdź naciąg brzeszczotu. Obracaj dalej w pra-
wo w celu lepszego napięcia brzeszczotu (Rys. 1).

8. Operacje podstawowe

Wyrzynarka jest podstawowym „narzędziem do wy-
cinania krzywizn", które może również wykonywać
cięcia krawędzi prostych i kątowych. Przed przeka-
zaniem do eksploatacji zapoznaj się z następującymi
ważnymi inforacjami.
Wyrzynarka nie tnie drewna automatycznie. Mu-
•
sisz posuwać ręcznie drewno do brzeszczotu.
Proces cięcia występuje tylko, podczas gdy brzesz-
•
czot przesuwa się w dół.
Przesuwaj drewno do brzeszczotu powoli, ponie-
•
waż zęby brzeszczotu są małe i tną tylko podczas
ruchu w dół.
• Wszystkie osoby wykonujące prace na wyrzynarce
musza być przeszkolone. Ostrze może łatwo pęk-
nąć podczas takiego szkolenia, ponieważ operator
nie jest jeszcze zaznajomiony z pilarką.
Wyrzynarka jest najlepiej dopasowana do płyt
•
drewna o grubości mniejszej niż 2,5 mm.
Jeżeli chcesz ciąć płyty drewniane o grubości więk-
•
szej niż 2,5 mm, przesuwaj drewno do brzeszczotu
szczególnie powoli i unikaj gwałtownych krzywizn,
aby zapobiec pęknięciu brzeszczotu.
Zęby brzeszczotu tępią się z czasem, więc brzesz-
•
czoty muszą być wymieniane. Brzeszczoty są od-
powiednie do czasu działania 1/2 do 2, w zależno-
ści od rodzaju drewna.
• Aby otrzymać prawidłowe cięcie spróbuj i upewnij
się, że brzeszczot odpowiada rodzajowi włókna
drewna.
Przy cięciach precyzyjnych oraz przy cięciu me-
•
tali nieżelaznych prędkość wyrzynarki musi być
zmniejszona do minimum.
Cięcia wewnętrzne
Ostrzeżenie: Wyłącz pilarkę i wyjmij wtyczkę zasi-
lającą przed zainstalowaniem brzeszczotu, w celu
uniknięcia obrażeń, które może spowodować przy-
padkowe załączenie pilarki.
Wyrzynarka ta jest odpowiednia również do cięć
wewnętrznych – cięć nie rozpoczynających się przy
krawędzi elementu obrabianego. Postępuj w nastę-
pujący sposób:
Wywierć w elemencie obrabianym otwór 6 mm.
•
Poluzuj naciąg brzeszczotu i zwolnij naciąg.
•
Umieść wywiercony otwór nad otworem brzesz-
•
czotu w stole roboczym.
• Załóż brzeszczot przez otwór w elemencie obra-
bianym i przez otwór stołu roboczego oraz zamocuj
brzeszczot do uchwytów.
Po zakończeniu cięcia wewnętrznego, wyjmij
•
brzeszczot i zdejmij element obrabiany ze stołu ro-
boczego.
