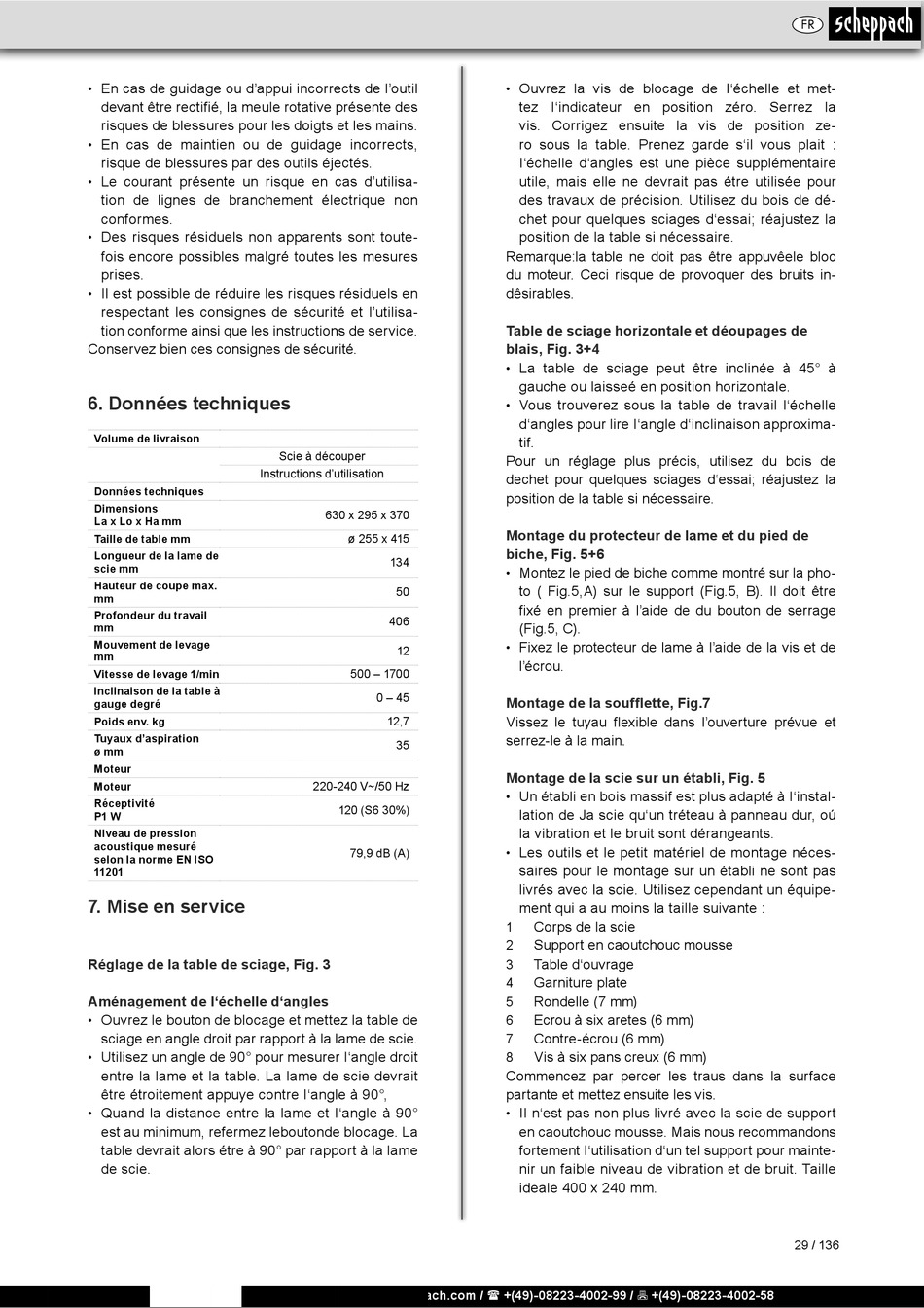

En cas de guidage ou d'appui incorrects de l'outil
•
devant être rectifié, la meule rotative présente des
risques de blessures pour les doigts et les mains.
En cas de maintien ou de guidage incorrects,
•
risque de blessures par des outils éjectés.
•
Le courant présente un risque en cas d'utilisa-
tion de lignes de branchement électrique non
conformes.
Des risques résiduels non apparents sont toute-
•
fois encore possibles malgré toutes les mesures
prises.
Il est possible de réduire les risques résiduels en
•
respectant les consignes de sécurité et l'utilisa-
tion conforme ainsi que les instructions de service.
Conservez bien ces consignes de sécurité.
6. Données techniques
Volume de livraison
Instructions d'utilisation
Données techniques
Dimensions
La x Lo x Ha mm
Taille de table mm
Longueur de la lame de
scie mm
Hauteur de coupe max.
mm
Profondeur du travail
mm
Mouvement de levage
mm
Vitesse de levage 1/min
Inclinaison de la table à
gauge degré
Poids env. kg
Tuyaux d'aspiration
ø mm
Moteur
Moteur
Réceptivité
P1 W
Niveau de pression
acoustique mesuré
selon la norme EN ISO
11201
7. Mise en service
Réglage de la table de sciage, Fig. 3
Aménagement de I'échelle d'angles
Ouvrez le bouton de blocage et mettez la table de
•
sciage en angle droit par rapport à la lame de scie.
•
Utilisez un angle de 90° pour mesurer I'angle droit
entre la lame et la table. La lame de scie devrait
être étroite ment appuye contre I'angle à 90°,
Quand la distance entre la lame et I'angle à 90°
•
est au minimum, refermez leboutonde blocage. La
table devrait alors étre à 90° par rapport à la lame
de scie.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
Scie à découper
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 – 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
Ouvrez la vis de blocage de I'échelle et met-
•
tez I'indicateur en position zéro. Serrez la
vis. Corrigez en suite la vis de position ze-
ro sous la table. Prenez garde s'il vous plait :
I'échelle d'angles est une pièce supplé mentaire
utile, mais elle ne devrait pas étre utilisée pour
des travaux de précision. Utilisez du bois de dé-
chet pour quelques sciages d'essai; réajustez la
position de la table si nécessaire.
Remarque:la table ne doit pas être appuvêele bloc
du moteur. Ceci risque de provoquer des bruits in-
dêsirables.
Table de sciage horizontale et déoupages de
blais, Fig. 3+4
La table de sciage peut être inclinée à 45° à
•
gauche ou laisseé en position horizontale.
Vous trouverez sous la table de travail l'échelle
•
d'angles pour lire I'angle d'inclinaison approxima-
tif.
Pour un réglage plus précis, utilisez du bois de
dechet pour quelques sciages d'essai; réajustez la
position de la table si nécessaire.
Montage du protecteur de lame et du pied de
biche, Fig. 5+6
Montez le pied de biche comme montré sur la pho-
•
to ( Fig.5,A) sur le support (Fig.5, B). Il doit être
fixé en premier à l'aide de du bouton de serrage
(Fig.5, C).
Fixez le protecteur de lame à l'aide de la vis et de
•
l'écrou.
Montage de la soufflette, Fig.7
Vissez le tuyau flexible dans l'ouverture prévue et
serrez-le à la main.
Montage de la scie sur un établi, Fig. 5
•
Un établi en bois massif est plus adapté à I'instal-
lation de Ja scie qu'un tréteau à panneau dur, oú
la vibration et le bruit sont dérangeants.
Les outils et le petit matériel de montage néces-
•
saires pour le montage sur un établi ne sont pas
livrés avec la scie. Utilisez cependant un équipe-
ment qui a au moins la taille suivante :
1
Corps de la scie
Support en caoutchouc mousse
2
Table d'ouvrage
3
Garniture plate
4
Rondelle (7 mm)
5
Ecrou à six aretes (6 mm)
6
Contre-écrou (6 mm)
7
8
Vis à six pans creux (6 mm)
Commencez par percer les traus dans la surface
partante et mettez ensuite les vis.
II n'est pas non plus livré avec la scie de support
•
en caoutchouc mousse. Mais nous recommandons
forte ment I'utilisation d'un tel support pour mainte-
nir un faible niveau de vibration et de bruit. Taille
ideale 400 x 240 mm.
