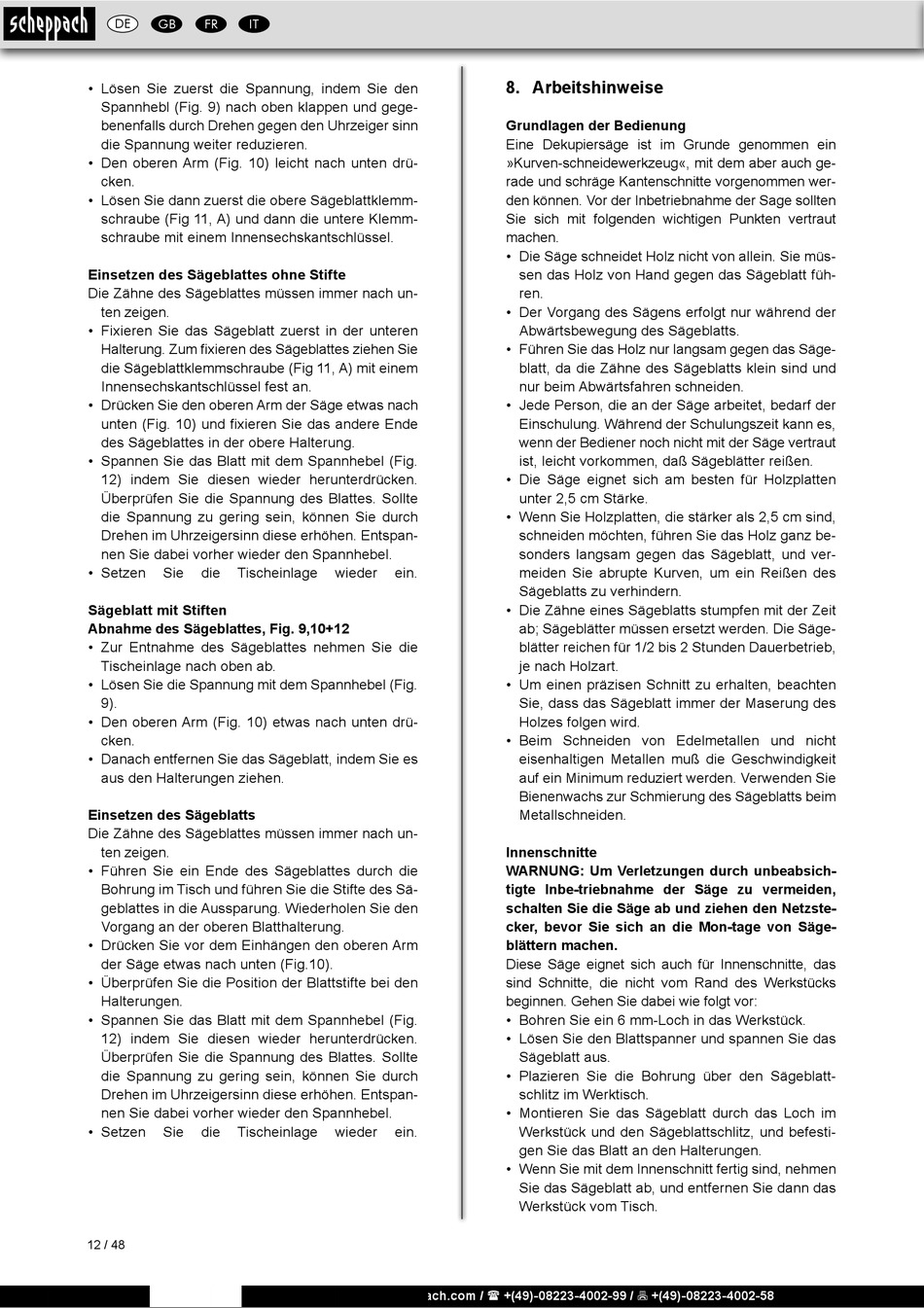

Arbeitshinweise - Scheppach 5901403904 Originalbetriebsanweisung

DE GB FR IT
• Lösen Sie zuerst die Span nung, indem Sie den
Spannhebl (Fig. 9) nach oben klappen und gege-
benenfalls durch Drehen gegen den Uhrzeiger sinn
die Spannung weiter reduzieren.
• Den oberen Arm (Fig. 10) leicht nach unten drü-
cken.
• Lösen Sie dann zuerst die obere Sägeblattklemm-
schraube (Fig 11, A) und dann die untere Klemm-
schraube mit einem Innensechskantschlüssel.
Einsetzen des Sägeblattes ohne Stifte
Die Zähne des Sägeblattes müssen immer nach un-
ten zeigen.
• Fixieren Sie das Sägeblatt zuerst in der unteren
Halterung. Zum fixieren des Sägeblattes ziehen Sie
die Sägeblattklemmschraube (Fig 11, A) mit einem
Innensechskantschlüssel fest an.
• Drücken Sie den oberen Arm der Säge etwas nach
unten (Fig. 10) und fixieren Sie das andere Ende
des Sägeblattes in der obere Halterung.
• Spannen Sie das Blatt mit dem Spannhebel (Fig.
12) indem Sie diesen wieder herunterdrücken.
Über prü fen Sie die Spannung des Blattes. Sollte
die Spannung zu gering sein, können Sie durch
Drehen im Uhrzeigersinn diese erhöhen. Entspan-
nen Sie dabei vorher wieder den Spannhebel.
• Setzen Sie die Tischeinlage
Sägeblatt mit Stiften
Abnahme des Sägeblattes, Fig. 9,10+12
• Zur Entnahme des Säge blat tes nehmen Sie die
Tischeinlage nach oben ab.
• Lösen Sie die Spannung mit dem Spannhebel (Fig.
9).
• Den oberen Arm (Fig. 10) etwas nach unten drü-
cken.
• Danach entfernen Sie das Sägeblatt, indem Sie es
aus den Halterungen ziehen.
Einsetzen des Sägeblatts
Die Zähne des Sägeblattes müssen immer nach un-
ten zeigen.
• Führen Sie ein Ende des Sägeblattes durch die
Bohrung im Tisch und führen Sie die Stifte des Sä-
geblattes in die Aussparung. Wiederholen Sie den
Vorgang an der oberen Blatthalterung.
• Drücken Sie vor dem Einhängen den oberen Arm
der Säge etwas nach unten (Fig.10).
• Überprüfen Sie die Position der Blattstifte bei den
Halterungen.
• Spannen Sie das Blatt mit dem Spannhebel (Fig.
12) indem Sie diesen wieder herunterdrücken.
Über prü fen Sie die Spannung des Blattes. Sollte
die Spannung zu gering sein, können Sie durch
Drehen im Uhrzeigersinn diese erhöhen. Entspan-
nen Sie dabei vorher wieder den Spannhebel.
• Setzen Sie die Tischeinlage
12 / 48
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Arbeitshinweise

Grundlagen der Bedienung
Eine Dekupiersäge ist im Grunde genommen ein
»Kurven-schneidewerkzeug«, mit dem aber auch ge-
rade und schrä ge Kantenschnitte vorgenommen wer-
den können. Vor der In betriebnahme der Sage sollten
Sie sich mit folgenden wichtigen Punkten vertraut
machen.
• Die Säge schneidet Holz nicht von allein. Sie müs-
• Der Vorgang des Sägens erfolgt nur während der
• Führen Sie das Holz nur langsam gegen das Säge-
• Jede Person, die an der Säge arbeitet, bedarf der
• Die Säge eignet sich am besten für Holzplatten
• Wenn Sie Holzplatten, die stärker als 2,5 cm sind,
wieder ein.
• Die Zähne eines Sägeblatts stumpfen mit der Zeit
• Um einen präzisen Schnitt zu erhalten, beachten
• Beim Schneiden von Edelmetallen und nicht
Innenschnitte
WARNUNG: Um Verletzungen durch unbeabsich-
tigte In be -triebnahme der Säge zu vermeiden,
schalten Sie die Säge ab und ziehen den Netzste-
cker, bevor Sie sich an die Mon -tage von Säge-
blättern machen.
Diese Säge eignet sich auch für Innenschnitte, das
sind Schnitte, die nicht vom Rand des Werkstücks
beginnen. Gehen Sie dabei wie folgt vor:
• Bohren Sie ein 6 mm-Loch in das Werkstück.
• Lösen Sie den Blattspanner und spannen Sie das
• Plazieren Sie die Bohrung über den Sägeblatt-
• Montieren Sie das Sägeblatt durch das Loch im
wieder ein.
• Wenn Sie mit dem Innenschnitt fertig sind, nehmen
sen das Holz von Hand gegen das Sägeblatt füh-
ren.
Ab wärts bewegung des Sägeblatts.
blatt, da die Zähne des Sägeblatts klein sind und
nur beim Ab wärtsfahren schneiden.
Ein schulung. Während der Schulungszeit kann es,
wenn der Be diener noch nicht mit der Säge vertraut
ist, leicht vorkommen, daß Sägeblätter reißen.
unter 2,5 cm Stärke.
schnei den möchten, führen Sie das Holz ganz be-
sonders lang sam gegen das Sägeblatt, und ver-
meiden Sie abrupte Kurven, um ein Reißen des
Sägeblatts zu verhindern.
ab; Säge blätter müssen ersetzt werden. Die Säge-
blätter rei chen für 1/2 bis 2 Stunden Dauerbetrieb,
je nach Holzart.
Sie, dass das Säge blatt immer der Maserung des
Holzes folgen wird.
eisenhal ti gen Metallen muß die Geschwindigkeit
auf ein Minimum reduziert werden. Verwenden Sie
Bienenwachs zur Schmie rung des Sägeblatts beim
Metallschneiden.
Säge blatt aus.
schlitz im Werktisch.
Werkstück und den Sägeblattschlitz, und befesti-
gen Sie das Blatt an den Halterungen.
Sie das Sägeblatt ab, und entfernen Sie dann das
Werkstück vom Tisch.
