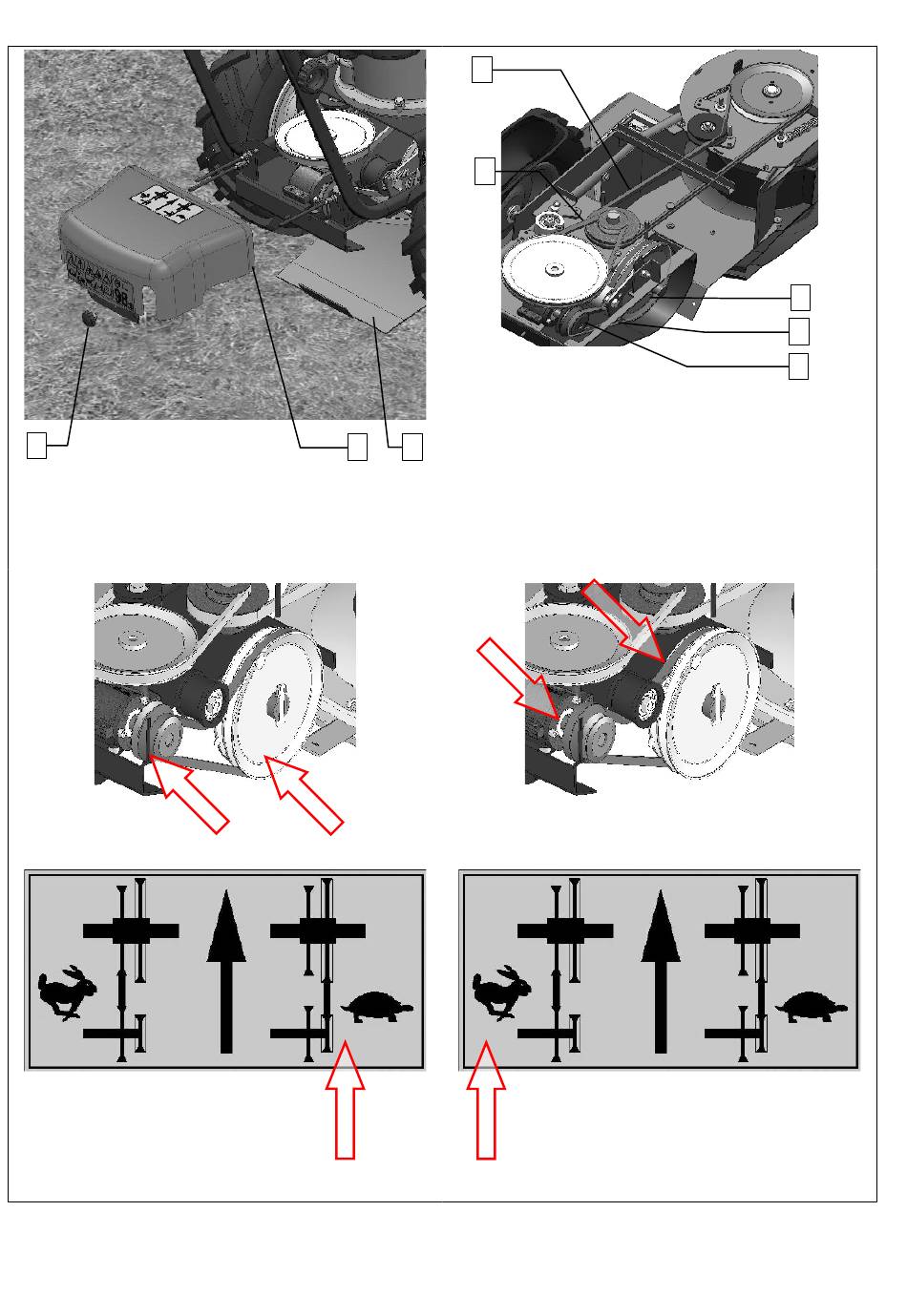

Obr. 12: Demontáž krytů převodovky
3
Obr. 14: 1 rychlostní stupeň - pomalu (želva)
Obr. 15: Informační samolepka - řazení rychlostí (na krytu převodovky)
4
5
Obr. 13: Trasy klínových řemenů
1) Kryt převodovky horní
2) Kryt převodovky spodní
2
1
3) Plastová matice
4) Klínový řemen pohonu žacího disku
5) Klínový řemen pohonu převodovky
6) Klínový řemen pohonu nápravy
7) Dvouřemenice hnací (na převodovce)
8) Dvouřemenice hnaná (na nápravě)
Obr. 16: 2 rychlostní stupeň - rychle (zajíc)
BDR-620D, BDR-620DB
8
6
7
