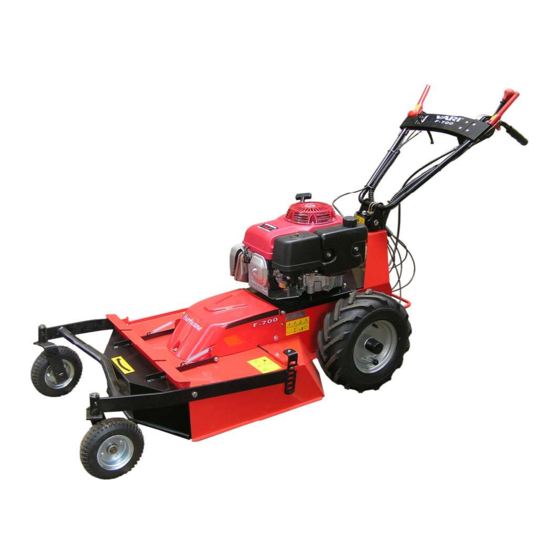

Vari Hurricane F-700 Bedienungsanleitung

Mulchmäher
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Mulchmäher
Hurricane F-700
Bedienungsanleitung
2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vari Hurricane F-700

Inhaltszusammenfassung für Vari Hurricane F-700

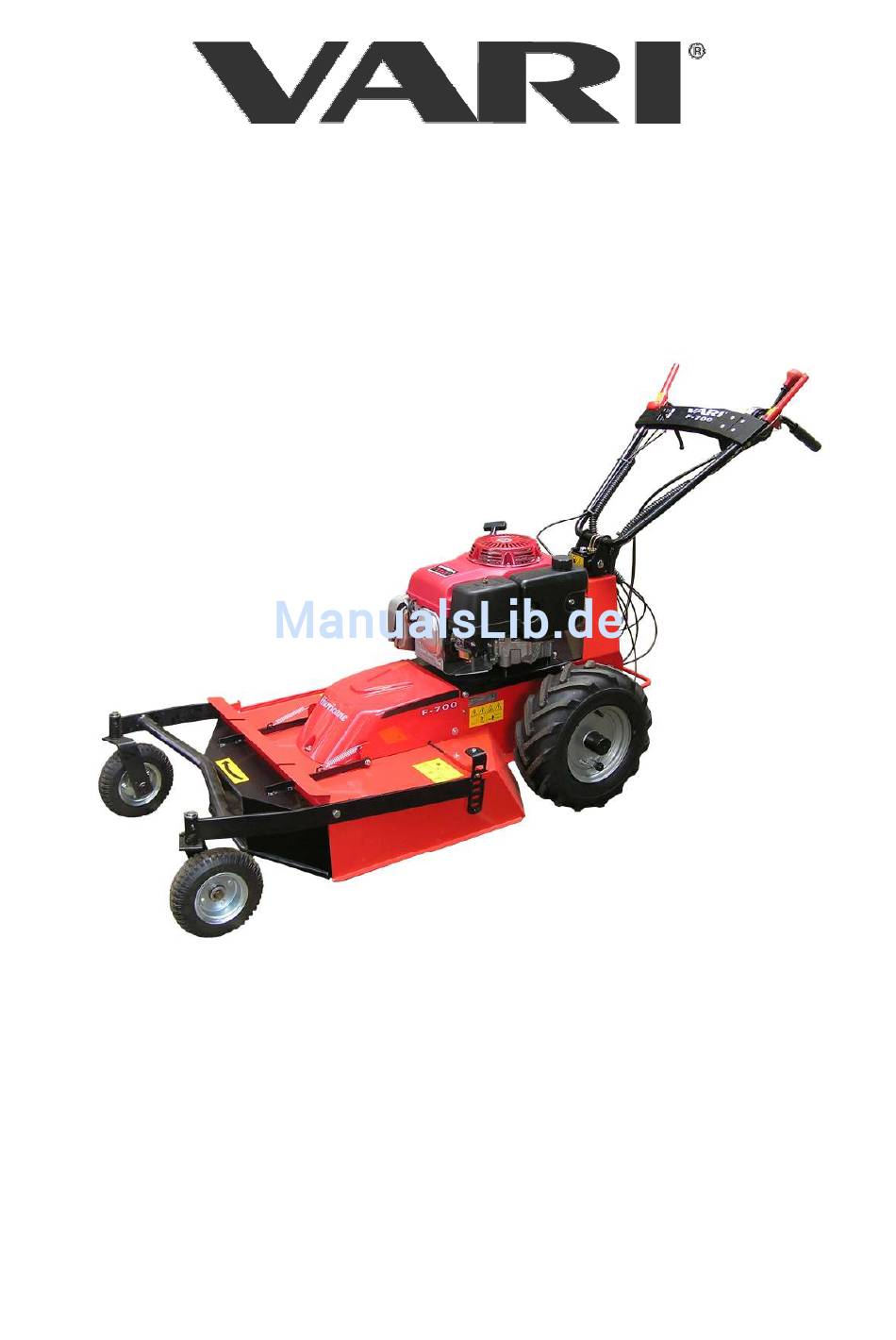

  • Seite 1 Mulchmäher Hurricane F-700 Bedienungsanleitung 2007...
  • Seite 2 F-700...
  • Seite 3 F-700 Text und Illustration c 2004 VARI,a.s. Nummer der Publikation VL-094-2004...

  • Seite 4: Inhaltsverzeichnis

    F-700 Inhalt Basisinformationen......................5 Einleitung..........................6 Grundlegende Hinweise.....................6 Betriebssicherheit.......................7 Sicherheitsvorschriften....................7 Deklarierte Lärm- und Schwingungswerte..............8 Sicherheitspiktogramme.....................8 Einsatz, technische Daten, technische Beschreibung der Maschine........10 Einsatz der Maschine....................10 Zubehör........................10 Technische Daten.....................10 Bedienungsanleitung......................11 Zusammenbau der Maschine..................11 Einstellung der Lenkholme..................13 Inbetriebnahme.

  • Seite 5: Basisinformationen

    Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlusts oder des Diebstahls des Originals anzufertigen. Bestellnummer VARI, a.s. 4165 Typenbezeichnung F-700 Handelsbezeichnung...

  • Seite 6: Einleitung

    Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma ,a.s. hergestellt wird. Der Mulchmäher Hurricane F-700 verfügt über eine Konstruktion, die den anspruchsvollsten Forderungen seiner Benutzer beim professionellen Einsatz gerecht wird. Der leistungsfähige Motor garantiert in der Zusammenwirkung mit der patentgeschützten Schneidkante am Mähmesser für ein problemloses Mähen unterschiedlicher Grünflächen.

  • Seite 7: Betriebssicherheit

    F-700 3 Betriebssicherheit. 3.1 Sicherheitsvorschriften. Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. Die Bedienperson der Maschine muss älter als 18 Jahre sein.

  • Seite 8: Deklarierte Lärm- Und Schwingungswerte

    Fall die Maschine nicht fest, sondern lassen Sie sie los. Führen Sie alle Reparaturen, Einstellungen, das Abschmieren und Reinigen der Maschine während des Maschinenstillstands und bei abgezogenem Kabel von der Zündkerze durch. 3.2 Deklarierte Lärm- und Schwingungswerte. Hurricane F-700 mit Motor 89,0+1,0 dB = 98 dB = 2,5+1,3 m.s...
  • Seite 9 F-700...

  • Seite 10: Einsatz, Technische Daten, Technische Beschreibung Der Maschine

    4.2 Zubehör. Schneeschild ASR-700, Schneeketten, Anhängersitz AV-650 oder AV-700. Anmerkung: diese Zubehöre werden als selbständige Positionen verkauft. Informieren Sie sich bei Ihrem Händler über den Termin ihres Erscheinens im Handel. 4.3 Technische Daten. Hurricane F-700 Einheit Wert Länge (inkl. Lenkholme) 2037 Breite Höhe (inkl.

  • Seite 11: Bedienungsanleitung

    F-700 Bild 1: Mulchmäher Hurricane F-700 Hebel des Messerantriebs Schalthebel der Akzeleratorhebel Gänge Einstellhebel für Mähhöhe Hebel der Startergriff am Motor Radantriebskupplung Messerverkleidung Lenkholme Vordere anzuhebende Hebel für seitliche Verkleidung Drehung der Lenkholme Feststellmutter für Einstellung der Lenkholmhöhe Motor Arretierung der Führungsräder...
  • Seite 12 F-700 Bild 2: Zusammenbau der Maschine Montage der vorderen Verkleidung Schrauben vordere Ziehen Sie die vordere Verkleidung durch die Öffnungen im Chassisdeflektor Verkleidung Maschinen- durch (beim Aufheben muss die Verkleidung um den Deflektor stoppen) und chassis (auf beiden Seiten) ab. schrauben Sie sie zurück auf das Maschinenchassis auf –...

  • Seite 13: Einstellung Der Lenkholme

    F-700 5.2 Einstellung der Lenkholme. Die Lenkholme lassen sich in zwei Ebenen einstellen: • Höhenverstellung: Lösen Sie die Festziehschraube M10 (Position (1) auf Bild Nr. 3) und stellen Sie die Höhe der Lenkholmgriffe in der Höhe ein, die Ihnen zusagt. •...

  • Seite 14: Fahrbewegung Der Maschine Vorwärts Und Rückwärts

    F-700 1. Starten Sie den Motor. Befolgen Sie dabei die in der Bedienungsanleitung für den Motor aufgeführten Anweisungen. 2. Stellen Sie die Höchstdrehzahl des Motors mit dem Akzeleratorhebel am rechten Griff ein. (Wenn der Motor kalt ist, lassen Sie ihn etwa 1 Minute bei Höchstdrehzahl warmlaufen).

  • Seite 15: Anhalten Der Maschine

    F-700 Bild 4: Lenkholme und Betätigungshebel Kupplungshebel des Messerantriebs und der Bremse Hebelpositionen für Einstellung der Motordrehzahl Akzeleratorhebel (Einstellung der Motordrehzahl) STOP Hebel für Führungsrädereinstellung (Mähhöhe) Schalthebel für Geschwindigkeitsstufen Kupplungshebel der Fahrbewegung und CHOKE automatischen Bremse Anmerkung: alle vier Hauptpositionen des Hebels der Motordrehzahleinstellung sind mit Hilfe des einfachen Systems Nase-Aussparung im Hebelkörper arretiert.

  • Seite 16: Arbeit Mit Der Maschine

    F-700 laufen! Dadurch können Bauteile des Maschinenantriebs beschädigt werden (Keilriemen, Riemenscheibe, Kupplungsrolle u.dgl.)! 5.7 Arbeit mit der Maschine. Die Grasfläche muss vor dem Einsatz der Maschine von festen Gegenständen befreit werden (Steine, Drähte, loser Bauschutt u.a.), die empor geschleudert werden könnten oder welche die Maschine beschädigen könnten. Wenn sie nicht zu entfernen sind, weichen Sie diesen Stellen aus.

  • Seite 17: Wahl Der Fahrgeschwindigkeit

    F-700 Bild 5: Einstellen der Mähhöhe Position der niedrigsten Mähhöhe Position der Arretierungs- höchsten bolzen, Mähhöhe Schmierstelle 5.7.2 Wahl der Fahrgeschwindigkeit. Die Einstellung der Maschinenfahrgeschwindigkeit richtet sich nach ähnlichen Faktoren wie die Einstellung der Mähhöhe. Es gilt der Grundsatz, dass umso höher oder dichter der Graswuchs ist, desto geringer die Fahrgeschwindigkeit sein muss.

  • Seite 18: Probleme Beim Mähen

    F-700 Bewegen Sie sich durch die zu mähende Grasfläche nur so, dass sich das nicht geschnittene Gras möglichst immer auf der linken Maschinenseite befindet. Bewegen Sie sich beim Mähen an Hängen am besten entlang der Höhenlinie des Hanges. Beachten Sie die höchstzulässige Neigung der Maschine für längere Zeit von 20°...

  • Seite 19: Maschinentransport Auf Eigener Achse

    F-700 Sie die Stifte nicht verwenden, klappen Sie sie zwischen die Füße am Rohr der Lenkholmgriffe. Verwenden Sie die mittlere oder die Mindestfahrgeschwindigkeit. Beim Mähen an Hängen bis 20° fahren Sie am besten entlang der Höhenlinie. Dies ist die sicherste Bewegung am Hang. Es kann auch die seitliche Einstellung der Lenkholme verwendet werden.

  • Seite 20: Maschinenschmierung

    F-700 der Mäheinrichtung nicht verschlissen oder beschädigt sind. Wechseln Sie die verschlissenen oder beschädigten Messer und die dementsprechenden Schrauben gegen Originalersatzteile aus, damit die Auswuchtung der Maschine erhalten bleibt. Wechseln Sie die verschlissenen oder beschädigten Teile aus, um die Sicherheit der Maschine aufrecht zu erhalten. Der Ölpegel in den Viertaktmotoren muss sich in dem Bereich bewegen, der in der „Bedienungs- und Wartungsanleitung für den Motor“...

  • Seite 21: Festziehen Der Schraubverbindungen

    F-700 Bild 9: Weitere Schmierstellen 6.2 Festziehen der Schraubverbindungen. Kontrollieren regelmäßig Bild 10: Detail Messerbefestigung festgezogenen Zustand aller wichtiger Schraubverbindungen. Kontrollieren Sie vor jeder Maschinenverwendung, Schrauben festgezogen sind, die das Messer am Mitnehmer und ebenfalls den Mitnehmer an der Welle befestigen. Maximale Anzugsmomente: „A“...

  • Seite 22: Keilriemenwechsel Und Einstellen Der Spannrollen

    F-700 c) Montieren Sie das Messer und den Mitnehmer in umgekehrter Reihenfolge wieder auf die Messerwelle. Die mittlere Schraube M10x1x25 besitzt ein feines Gewinde, deshalb darf sie nicht mit den Randschrauben mit normalem Gewinde vertauscht werden! Es ist nötig, unter die Schrauben immer neue federnde Unterlegscheiben zu benutzen (siehe die Ersatzteilliste).

  • Seite 23: Einstellung Der Spannrollen

    F-700     Bei der Verwendung einer anderen Riemenausführung als der oben besagten, garantiert der Maschinenhersteller nicht für die volle und richtige Funktion der Übersetzung! Schritte des Keilriemenwechsels: a) Lassen Sie das Benzin aus dem Zusatztank des Motors ab und trennen Sie den Kraftstoffschlauch aus dem Filter am Motor ab.

  • Seite 24: Einstellung Der Rollen- Und Messerbremsenseile

    F-700 voll herausgeschraubt ist und der Keilriemen gespannt werden muss, kann die Feder am Seil in die vordere Öffnung auf dem Arm der Spannrolle eingehakt (Anmerkung: diese Verbindung kann schon von Hersteller genutzt sein) und die Spannung des Riemens erneut eingestellt werden. Bild 12: Einstellung der Spannrollen Führungsbleche Messerantrieb...

  • Seite 25: Einstellung Der Automatischen Bremse

    F-700 Schritte der Einstellschrauben nicht mehr genutzt werden können, kann der Haken am Seil in die nächste Öffnung am Spannrollenarm (siehe Bild 12) in der Form eingehakt werden, dass die Vorspannung der Seile erneut mit der Einstellschraube geregelt werden kann. Bild 13: Bowdenzüge und Einstellschrauben Bowdenzug Arretierung...

  • Seite 26: Tabelle Der Serviceleistungen

    F-700 automatischen Bremse bis zu dem Augenblick, in dem sich die Maschine in Bewegung setzt. Dann ziehen Sie die Mutter wieder mit etwa einer halben Umdrehung fest. Kontrolle der Einstellung der automatischen Bremse: Der Mäher muss bei gedrückter Kupplung und geschaltetem Leerlauf den Hang herunterrollen und nach dem Loslassen des Kupplungshebels der Fahrbewegung muss er bedingungslos anhalten.

  • Seite 27: Waschen Und Reinigen Der Maschine

    F-700 6.9 Waschen und Reinigen der Maschine. Gehen Sie beim Waschen und Reinigen der Maschine in der Form vor, dass Sie dabei die geltenden Bestimmungen und Gesetze über den Schutz der Gewässer und anderer Wasserressourcen vor ihrer Verunreinigung oder Kontamination durch chemische Substanzen einhalten.

  • Seite 28: Adresse Des Herstellers

    6. bestellen Sie alle Teile in der nächsten Servicestelle oder bei Ihrem Händler Bei Unklarheiten bezüglich der Ersatzteile oder bei technischen Problemen werden Ihre Anfragen von den Mitarbeitern der technischen, Handels- oder Serviceabteilung der Firma VARI a.s. gern beantwortet. 8 Adresse des Herstellers. VARI,a.s.
  • Seite 29 F-700...

  • Seite 30: Rahmen Und Messerantrieb

    F-700 Rahmen und Messerantrieb Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 100 CHASSIS MULCHMÄHER 22 9 1536 059 184 115 101 BREMSBACKE 22 9 1664 024 189 014 102 GETRIEBENE RIEMENSCHEIBE DES MESSERS 22 9 3325 072 184 038 103 ROLLE DER FAHRKUPPLUNG s.
  • Seite 31 F-700...
  • Seite 32 F-700 Getriebe, Lenkholmhalter Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 200 HEBEL DC10 1LC0717001 184 534 201 GETRIEBENE RIEMENSCHEIBE DER FAHRBEWEGUNG 22 9 3325 039 184 041 202 SCHALTHEBEL SCHWEIßTEIL 22 9 3832 008 184 045 203 LENKHOLMHALTER VORMONTIERT s. eigene Zerlegung der Teile 204 LENKHOLME F-700 KOMPLETT s.
  • Seite 33 F-700...
  • Seite 34 F-700 Räder, Führungsräder, Verkleidungen Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 300 SCHARNIER 905500531 P 184 612 302 FÜHRUNGSRÄDER F-700 s. eigene Zerlegung der Teile 303 RAD F-700 LINKS s. eigene Zerlegung der Teile 304 RAD F-700 RECHTS s. eigene Zerlegung der Teile 305 UNTERER SCHUTZ 32 0 8530 038 184 043...
  • Seite 35 F-700...
  • Seite 36 F-700 Motor HONDA GXV 340 Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 400 ZWISCHENFLANSCH 22 9 2752 020 184 050 401 ANTRIEBSSCHEIBE F-700 22 9 3325 035 184 048 402 MOTORPLATTE F-700 SCHWEIßTEIL 22 9 8032 054 184 049 403 RIEMENSCHUTZ KOMPLETT 22 9 8545 039 184 020 405 FEDER 6,3e7x40...
  • Seite 37 F-700 Lenkholmhalter Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge BOLZEN 32 0 9311 103 192 007 STIFT 3x18 ČSN 02 2156 127 504 FEDER 1.25x11.25x28x8.5 32 0 9746 004 124 500 MUTTER M10 ČSN 02 1492.25 195 527 UNTERLEGSCHEIBE 10,5 ČSN 02 1702.15 189 567 LENKHOLMHALTER F-700 22 9 8045 064...
  • Seite 38 F-700 Führungsräder Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 1 RÄDERRAHMEN F-700 22 9 1646 039 184 121 2 RADAUFHÄNGUNG LINKS 22 9 1646 036 184 104 3 RADAUFHÄNGUNG RECHTS 22 9 1646 037 184 105 4 GLEITUNTERLAGE 32 0 9220 229 182 039 5 ELASTISCHER SPLINT AMA Art.
  • Seite 39 F-700...
  • Seite 40 F-700 Lenkholme Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge 1 ROTER KNOPF 1AC02040 184 519 2 BOWDENZUG DER ROLLE F-700 22 9 8074 050 184 502 3 BOWDENZUG DER BREMSE F-700 22 9 8074 051 184 501 4 BOWDENZUG DER KUPPLUNG F-700 22 9 8074 053 184 503 5 BOWDENZUG DER RADARRETIERUNG F-700...
  • Seite 41 F-700 Pfeilrad links, rechts Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge DIFFERENTIALMITNEHMER 22 9 1625 029 184 059 MITNEHMERBOLZEN 32 0 9311 165 184 057 FEDER 1.25x11.25x28x8.5 32 0 9746 004 124 500 RAD 16x6,5-8 F 700 LINKS 622 9 1770 037 184 526 RAD 16x6,5-8 F 700 RECHTS 622 9 1770 038...

  • Seite 42: Rolle Der Fahrkupplung

    F-700 Rolle des Messerantriebs Pos. Bezeichnung Zeichnung-Norm Best.nr. Menge ROLLENARM 22 9 3330 021 184 069 ROLLE FÜR RIEMEN X17 632 0 3325 069 184 579 LAGER 6300 2RS 189 585 SICHERUNGSRING 35 ČSN 02 2931 126 503 SICHERUNGSRING 10 ČSN 02 2930 602 1 519 GLEITLAGER A 10x14x10 SZ...

  • Seite 43: Garantieschein

    GARANTIEBEDINGUNGEN Gegenstand der Garantie: Die Garantie bezieht sich auf das Basisprodukt, inklusive auf das von der Firma VARI a.s. gelieferte Zubehör. Garantiezeit: Die Garantiezeit für das Produkt und das dazu gelieferte Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, wenn im Servicebuch für Maschinen und Kompletts VARI mit den Motoren HONDA nichts anderes angeführt...
  • Seite 44 F-700 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 1.Reparatur in der Garantiezeit 1.Reparatur in Garantiezeit Datum des Reklamationsanspruchs………………………………………………………………………… Datum der Reparaturbeendigung……………………………………………………………………… Maschinentyp…………………………… Kurze Beschreibung des Defekts…………………………………………………… ………………… Herstellungsnr.…………………………...
