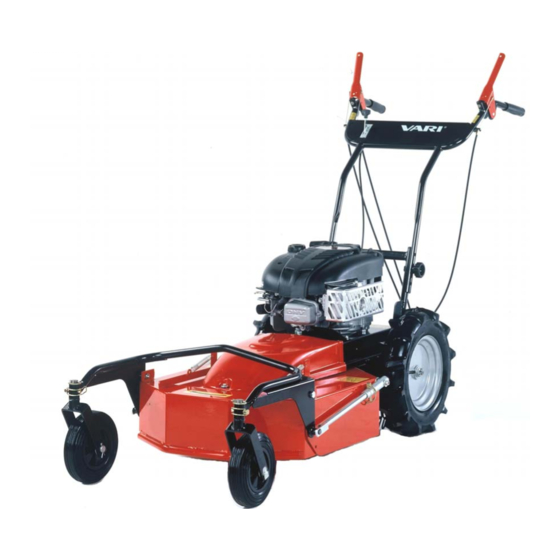

Hurricane F-530.1
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vari HurricaneF-530.1

Inhaltszusammenfassung für Vari HurricaneF-530.1

  • Seite 1 Mulchmäher Hurricane F-530.1 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Basisinformationen......................3 Einleitung ........................... 4 Grundlegende Hinweise ..................... 4 Betriebssicherheit....................... 5 Sicherheitsvorschriften....................5 Sicherheits-Piktogramme ................... 6 Lärm- und Schwingungshöchstwerte, gemessen von AO - 206 SZZPLS Prag ..7 Verwendung, technische Daten, technische Beschreibung der Maschine ......7 Verwendung der Maschine..................7 Technische Daten .......................

  • Seite 3: Basisinformationen

    1 Basisinformationen Ι Fordern Sie das Auspacken der Maschine und die Anleitung von Ihrem Händler! Notieren Sie sich folgende Informationen betreffend Ihrer Maschine. Diese Informationen sind wichtig bei der Ersatzteilbestellung. Wir empfehlen Ihnen, von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlustes oder Diebstahls des Originals eine Kopie anzufertigen.

  • Seite 4: Einleitung

    2 Einleitung Sehr geehrter Kunde! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf unseres Produkts entgegen bringen. Sie sind hiermit Besitzer einer Maschine aus der breiten Skala von Maschinen und Werkzeugen aus dem System der Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma a.s.

  • Seite 5: Betriebssicherheit

    3 Betriebssicherheit. 3.1 Sicherheitsvorschriften Ι Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. Ι...

  • Seite 6: Sicherheits-Piktogramme

    Ι Bei der Arbeit mit der Maschine müssen sich alle übrigen Personen (vornehmlich Kinder) und Tiere außerhalb des Arbeitsraumes der Maschine befinden. Die Bedienperson kann erst nach ihrem Verweis in die sichere Entfernung mit der Arbeit fortsetzen. Ι Es ist verboten, irgendwelche Schutzeinrichtungen und Verkleidungen von der Maschine zu entfernen.

  • Seite 7: Lärm- Und Schwingungshöchstwerte, Gemessen Von Ao - 206 Szzpls Prag

    1. Studiere vor der Verwendung der Maschine die Bedienungsanleitung. 2. Zieh vor der Maschinenwartung das Kabel von der Zündkerze. 3. Das Betreten des Arbeitsraumes der Maschine durch exponierte und andere Personen ist verboten. 4. Greife nicht in den Keilriemenraum – Quetschgefahr der Fingerglieder. 5.

  • Seite 8: Technische Daten

    entfernt werden müssen. Beim Mähen neu gewachsener Grasflächen beträgt ihre empfohlene Höhe bis 40 cm. Ι Die Arbeitsbreite muss immer der Dichte des zu mähenden Bestands angepasst werden. Die Maschine kann zudem als Mäher für die Pflege der Rasenflächen in Parks ohne hohe Ansprüche an die Qualität der Grasstoppeln verwendet werden (ebenmäßige Oberfläche, niedriger Schnitt, Radspuren der Maschine u.a.).

  • Seite 9: Technische Beschreibung Der Maschine

    Einheit Wert B & S INTEK EDGE 60 OHV Hubraum Bohrung x Hub 68.3 x 51.8 Max.Mk/rpm Nm/rpm 10,9/2500 Motorhöchstdrehzahl 3200 Tankvolumen Liter Benzin (bleifrei) Octanzahl 91-95 Ölfüllung Liter 0,65 Öl 15W-40 Zündkerze CHAMPION RC12YC BRISK DR17YC B & S INTEK PRO 65 OHV Hubraum Bohrung x Hub 68.3 x 51.8...
  • Seite 10 ausgestattet, das sich beim Eindringen der Maschine in den dichten Graswuchs automatisch anhebt. Auf dem oberen Teil des Rahmens ist ein Viertakt-Verbrennungsmotor gelagert, der über die Kunststoffnabe das Getriebe der Maschinenfahrbewegung antreibt. Das Mähmesser wird über den Keilriemen angetrieben. Das Messer ist aus gehärtetem Qualitätsstahl gefertigt. Der Mähmesserantrieb wird mit der Rolle eingeschaltet, die mit dem Hebel am Griff betätigt wird.

  • Seite 11: Bedienungsanleitung

    5 Bedienungsanleitung 5.1 Zusammenbau der Maschine Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Stellen für das Erfassen der Maschine: a) vorn am Längsarm des Rahmens der Führungsräder oder am Querrohr der Führung. b) hinten am Griff der Lenkholme oder bei umgekippten Lenkholmen am flachen Steg zwischen den Rahmenrohren.

  • Seite 12: Inbetriebnahme

    5.2 Inbetriebnahme Ι Die Maschine wird ohne Betriebsfüllungen des Motors geliefert ! Ι Lesen Sie gründlich die Bedienungsanleitung für den Motor! Sie beugen damit einer eventuellen Beschädigung des Motors vor. 1. Füllen Sie in den Motor die vorgeschriebene Sorte und Menge des Öls und Benzins. 2.

  • Seite 13: Fahrbewegung Der Maschine

    5.4 Fahrbewegung der Maschine Zum Einschalten der Fahrbewegung dient der Hebel am linken Griff. Drücken Sie den Hebel bis zum Griff und halten Sie ihn fest. Die Maschine beginnt nach vorn zu fahren. Bild 3: Lenkholme und Hebel des Akzelerators Kupplungshebel Kupplungshebel Akzeleratorhebel...

  • Seite 14: Anhalten Der Maschine

    5.5 Anhalten der Maschine Ι Schalten Sie immer den Motor ab und warten Sie, bis das Mähmesser still steht, ehe Sie mit einer Tätigkeit im nahen Umfeld der Maschine beginnen! Schalten Sie vor dem Verlassen der Maschine immer den Motor ab! Ι...

  • Seite 15: Mähen Des Graswuchses

    Bild 4: Einstellung der Mähhöhe Hier erfassen Sie den Rahmen der Führungsräder Stift mit Sicherung Zugstangenhülse Zugstange für die Einstellung der Mähhöhe Einstellpositionen der Mähhöhe (siehe Bild 4 rechts unten):: Position 1. – Stoppelhöhe ca. 10 cm Position 2. – Stoppelhöhe ca. 5 cm Position 3.

  • Seite 16: Arretierung Der Führungsradaufhängungen

    b) Der Motor verliert deutlich an Drehzahl, geht aber nicht aus: schalten Sie sofort die Fahrbewegung der Maschine ab (Hebel am linken Griff), fahren Sie bei gleichzeitigem leichten Anheben des Maschinenvorderteils geringfügig zurück (durch Drücken auf die Lenkholmgriffe nach unten). Der Raum der Verkleidung reinigt sich zum Teil selbst von der übermäßigen Grasmasse.

  • Seite 17: Maschinenzubehör

    Bild 5: Arretierung der Führungsräder Stift mit Sicherung Öffnung in Hülse der Radaufhängung auf dem Rahmen der Führungsräder und in Radaufhängung Führungs- 5.7 Maschinenzubehör 5.7.1 Führung und ihre Montage Für die Lenkung der Maschine im unebenen Gelände kann anstelle der Führungsräder die Führung verwendet werden.

  • Seite 18: Schwenk- Und Schlagmessersatz

    5.7.2 Schwenk- und Häckselmessersatz Dieser Satz kann gegen das in der Standardausführung montierte „Flachmesser 52 cm“ ausgetauscht werden. Er wird beim Mähen weniger dichter Grasflächen mit einem höheren Anteil von Pflanzen mit dicken Stengeln oder von Anfluggehölzen mit einem Höchstdurchmesser von 1 cm verwendet. Montage des Messersatzes auf die Welle siehe Punkt 6.3 6 Wartung, Behandlung, Lagerung...

  • Seite 19: Ölwechsel Im Motor

    Öffnung reichen. Dann schrauben Sie den Einlassstopfen auf. Wenn die Dichtungen unter den Stopfen beschädigt sind, tauschen Sie sie gegen neue aus. Bild 7: Ölstopfen Stopfen für das Eingiessen des Öls in Getriebekasten Stopfen für das Ablassen des Öls aus Getriebekasten 6.1.2 Ölwechsel im Motor Siehe Bedienungsanleitung des Motors.

  • Seite 20: Festziehen Der Schraubverbindungen

    Bild 8.1: Bolzen des Spannrollenarms Bild 8.2: Drehbarer Kupplungshebel Bild 8.3: Lagerung des Bremshebels Bild 8.4: Aufhängungsbolzen und Radbolzen 6.2 Festziehen der Schraubverbindungen Kontrollieren Sie, ob die Schraubverbindungen festgezogen sind. Vor jeder Verwendung der Maschine kontrollieren Sie den festgezogenen Zustand der Schraube, mit der das Arbeitsmesser auf der Welle befestigt ist.
  • Seite 21 Schäden. Das Ersatzmesser „Messer 52 cm komplett“ wird im Ganzen geliefert (deshalb, weil beim Anwender nicht für den richtigen Wechsel der Schwenkmesser und ihre sichere Befestigung am Messerhalter garantiert werden kann). Die autorisierten Servicestellen VARI sind in der Lage, die beiden Schwenkmesser mit der ganzen Schraubverbindung (siehe Position 4 in der Tabelle „Schwenk- und Häckselmesser“...
  • Seite 22 Bild 10: Zusammenbau des Hilfsschlüssel für das Lösen des Mähmessers Messers und sein Einsetzen in die Reiblamelle Messerwelle Deckring Reibring (ferodo) Flachmesser 52 cm Reibring (ferodo) Reiblamelle (Stahl) Reiblamelle (Stahl) Tellerfeder Distanz- scheibe Federring ↵ 10 mm Festigkeitsschraube M 10x1x25 Bild 11: Zusammenbau des Satzes des Schwenk- und oberen (Häcksel)-messers Messerwelle Deckring...

  • Seite 23: Keilriemenwechsel Und Einstellen Der Spannrolle

    6.4 Keilriemenwechsel und Einstellen der Spannrolle Den Keilriemen wechseln Sie nach dem Verschleißzustand des Riemens (gerissene Seiten, angerissener Riemen, verschlissene Seiten bis auf die tragende Riemenfaser, „ausgeleierter“ Riemen) oder spätestens nach 200 Betriebsstunden. Als maximal gelockerter Riemen wird bei dieser Maschine derjenige betrachtet, der zwischen den Riemeninnenflächen (bei gedrücktem Kupplungshebel des Mähmesserantriebs) einen Abstand von weniger als 7 mm aufweist.

  • Seite 24: Einstellung Der Rollenseile, Der Bremse Und Kupplung Der Fahrbewegung Der Maschine

    den drei Sicherungsmuttern mit Flachscheiben fest. An den Griff wird der Akzeleratorhebel zurückgeschraubt. Setzen Sie den Riemenschutz wieder auf. Ι Wenn es zum Ausbau des Getriebes aus dem Maschinenrahmen kommt, muss bei der Rückmontage die Koaxialität der Wellen des Getriebes und des Motors sichergestellt werden.

  • Seite 25: Lösungen Für Die Probleme Des Antriebs

    Bild 13: Bowdenzüge und Einstellschrauben Bowdenzug der Bremse und Einstellschraube Nr. 1 Bowdenzug der Rolle und Einstellschraube Nr. 2 Bowdenzug der Kupplung der Fahrbewegung und Einstellschraube Nr. 3 6.6 Lösungen für die Probleme des Antriebs Problem Ursache Behebung des Fehlers Mähmesser dreht sich Spannrolle spannt unzureichend Spannrolle mit Einstellschraube Nr.

  • Seite 26: Reifen Der Antriebsräder

    6.7 Reifen der Antriebsräder Die Antriebsräder haben Reifen mit Pfeilmuster. Die Reifendecke hat die Größe 3.50- 8“. Die Größe des verwendeten Schlauches beträgt 3.50-8“. Die empfohlene Reifenfüllung ist 180 kPa. Ein eventuelles Durchstechen des Reifens kann mit der üblichen Technologie repariert werden, wie sie vom Reifenservice angewendet wird.
  • Seite 27 (ggf. wechseln Sie sie aus) und konservieren Sie sie mit Konservierungsöl ein. Bauen Sie die Laufräder einmal in der Saison von den Achsen ab, reinigen Sie sie und füllen Sie das Nabeninnere mit neuem Konsistenzfett. Ι Der Motor muss ausgeschaltet und das Kabelende muss von der Zündkerze abgezogen sein! Arbeitsschritte des Abbaus, der Schmierung und Montage der Räder: a) Unterlegen Sie die Maschine, damit sich die Räder frei drehen.

  • Seite 28: Lagerung Der Maschine

    Teil an die nächste Servicestelle oder direkt an den Hersteller 6. bestellen Sie alle Teile in der nächsten Servicestelle oder bei Ihrem Händler Bei Unklarheiten bezüglich der Ersatzteile oder bei technischen Problemen werden Ihre Anfragen von den Mitarbeitern der technischen, Handels- oder Serviceabteilung der Firma VARI beantwortet.

  • Seite 29: Adresse Ds Herstellers

    8 Adresse des Herstellers VARI,a.s. Telefon: (+42) 0324 607111 Opolanská 350 Fax: (+42) 0324 677550 Libice nad Cidlinou (+42) 0324 607264 TSCHECHISCHE REPUBLIK E-Mail: vari@vari.cz 289 07 Internet: www.vari.cz...
