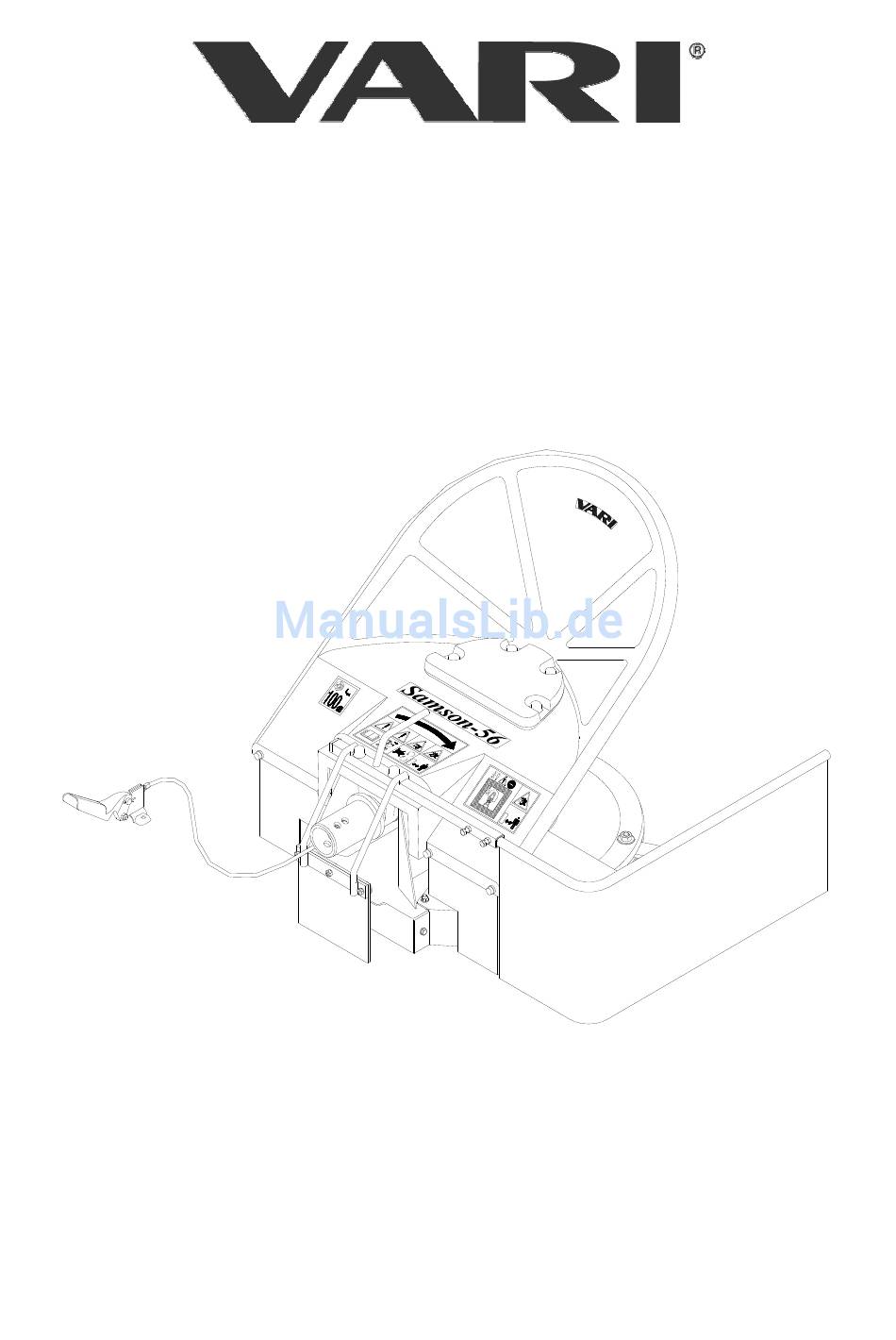

- Seite 1 Gestrüpp-Mäher Samson-56D Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Lagerung der Maschine .................... 19 Entsorgung der Verpackungen und der Maschine nach der Beendigung der Lebensdauer ......................... 20 Hinweise für die Ersatzteilbestellung................20 Adresse des Herstellers ....................20 10 Bauteilverzeichnis ......................21 11 Garantieschein........................30 Text und Illustration 2004 VARI,a.s. Nummer der Publikation VL-087-2004... -
Seite 3: Basisinformationen
Samson-56D 1 Basisinformationen , Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Notieren Sie sich die nachstehenden Informationen über Ihre Maschine. Diese Informationen müssen Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlusts oder Diebstahls des Originals anzufertigen. -
Seite 4: Es Übereinstimmungserklärung
Samson-56D 2 ES Übereinstimmungserklärung ES ÜBEREINSTIMMUNGSERKLÄRUNG laut Gesetz Nr. 22/1997 Slg. (in der Fassung der späteren Änderungen) Hersteller: VARI,a.s., Opolanská 350, 289 07 Libice nad Cidlinou, Tschechien Identifikationsnummer: 00660574 gibt auf eigene Verantwortung diese Erklärung heraus Maschineneinrichtung a) Bezeichnung: Gestrüpp-Mäher... -
Seite 5: Einleitung
Samson-56D 3 Einleitung Sehr geehrter Kunde und Anwender! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf unseres Produkts entgegen bringen. Sie sind hiermit Besitzer einer Maschine aus der breiten Skala von Maschinen und Werkzeugen aus dem System der Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma ,a.s. -
Seite 6: Betriebssicherheit
Samson-56D 4 Betriebssicherheit 4.1 Sicherheitsvorschriften , Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. - Seite 7 Samson-56D Motors heiß. Achten Sie darauf, dass es beim Nachfüllen des Treibstoffs nicht zum Verschütten und zum Bespritzen der Motorteile kommt. Wenn ja, trocknen Sie die bespritzten Teile oder warten Sie, bis das Benzin verdampft ist. , Bei der Arbeit mit der Maschine müssen sich alle übrigen Personen (vornehmlich Kinder) und Tiere außerhalb des Arbeitsraumes der Maschine befinden.
-
Seite 8: Sicherheitspiktogramme
Samson-56D 4.2 Sicherheitspiktogramme Der Anwender ist verpflichtet, die Piktogramme an der Maschine in leserlichem Zustand zu halten und bei ihrer Beschädigung ihren Austausch zu veranlassen. Nummer des Beschreibung der Sicherheitsinformation Piktogramms Schild mit Produktionsdaten – befindet sich auf dem Körper des Kegelrads unter der Verkleidung der Mähscheibe... -
Seite 9: Einsatz, Technische Daten, Technische Beschreibung Der Maschine

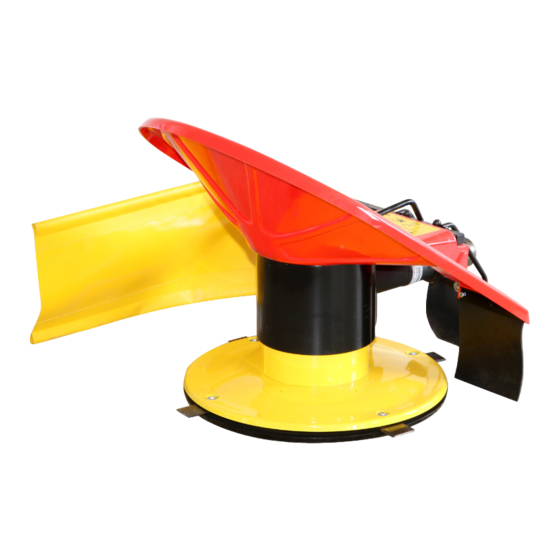

5 Einsatz, technische Daten, technische Beschreibung der Maschine 5.1 Einsatz der Maschine Der Gestrüpp-Mäher Samson-56D wurde nach den neuesten Erkenntnissen im Bereich der kleinen Garten- und Landtechnik entworfen und hergestellt. Er zeichnet sich durch einfache Handhabung und problemlose Wartung aus. -
Seite 10: Bedienungsanleitung
Samson-56D Bild 1: Gestrüpp-Mäher SAMSON-56D Verkleidung – an ihrem Griff zum Ergreifen der Maschine Rand kann die Maschine hinten (in Gruppe mit Getriebe vorn erfasst werden und Antriebseinheit auch anstelle des Führungsgriffs) Gewicht Hebel und Bowdenzug der Rotierende Bremse Mähscheibe mit... - Seite 11 Flügelmutter (31) ab und bauen Sie den Hebelhalter (32) ab. Setzen Sie auf die Schrauben den Bremshebel (33) auf und schrauben Sie die Flügelmuttern (31) zurück. Die Bremse der Mähscheibe wurde von der Firma VARI a.s. eingestellt. Der Bremshebel muss immer so anmontiert sein, dass bei seinem Loslassen gleichzeitig der Hebel des Kurzschließerschalters des Motors ausschaltet und der Motor abgestellt wird (siehe...
- Seite 12 Samson-56D Legende: MIT FOLIE UMWICKELTES; EINKONSERVIERTES ENDE DES KEGELRADKÖRPERS Anmerkung: Wenn Sie den Getriebekasten DSK-316 mit einem anderen als dem Blechhebel der Kupplung der Räderfahrbewegung besitzen, verwenden Sie zur Montage des Bremshebels den beigelegten Hebelhalter (24) und die zwei Flügelmuttern (25).
-
Seite 13: Technik Der Handhabung Des Sicherheitsschalters Des Motors
Samson-56D Arbeitspositionen des Bremshebels Maschine in Ruhe Beim Starten des Motors Beim Mähen 6.1.2 Technik der Handhabung des Sicherheitsschalters des Motors Der Sicherheitsschalter der Zündung verfügt über drei Funktionspositionen: Position 1: wird beim Starten, bei der Einstellung der Motordrehzahl oder beim kurzzeitigen Abstellen der Maschine verwendet, bei dem jedoch der Motor weiterläuft. -
Seite 14: Eigentliches Mähen
Samson-56D Wenn der zu mähende Bestand sehr dicht, durchwachsen, unterfault oder niederliegend ist, muss dem entsprechend die Arbeitsbreite der Maschine in der Form vermindert werden, dass es zu keiner großen Verminderung der Mähscheibendrehzahl und damit zur verminderten Mähqualität kommt. Kontrollieren Sie die Befestigung der Arbeitsmesser an der Mähscheibe sowie ihre Unversehrtheit. -
Seite 15: Probleme Beim Mähen
Samson-56D Arbeitspositionen des Kupplungshebels der Fahrbewegung der Räder Maschine steht – Hebel ausgeschaltet Maschine fährt – Hebel eingeschaltet , Wenn eine kritische Situation eintritt, lassen Sie sofort die Lenkholme los. Der Sicherheitsschalter der Zündung schaltet den Motor ab und die Maschine hält nach kurzer Entfernung von selbst an. -
Seite 16: Wartung, Behandlung, Lagerung
Samson-56D der Fläche auseinander. Zur Fortsetzung des Mähens führen Sie die Tätigkeiten 1.-4. Punkts 6.2.2 durch. , Der Motor muss beim Reinigen des Raumes der Mähscheibenverkleidung immer abgeschaltet sein! , Kippen Sie die Maschine immer nur nach hinten auf die Lenkholme. Über Sie immer erhöhte Vorsicht, wenn Sie sich im Bereich unter der angehobenen Maschine... -
Seite 17: Festziehen Der Schraubverbindungen
Samson-56D Nehmen Sie den Ölwechsel vor, wenn der Getriebekasten warm ist, dann läuft das Öl leichter heraus. 1. Bauen Sie in umgekehrter Reihenfolge laut Punkt 4 Kapitel 6.1.1 von der Maschine die Seitenblende (6), den zusammenmontierten Rahmen (3), das Gewicht (4), die zusammenmontierte obere Verkleidung (2) und die Mähscheibenverkleidung (9) ab. -
Seite 18: Einstellung Des Bremsseils
Anmerkung: Bei einer unfachgemäßen Reparatur der Messer ohne Verwendung der originalen Ersatzteile haftet der Hersteller nicht für die von der Maschine verursachten Schäden. Auf dem Messer ist das Zeichen „VARI“ geprägt, das den Hersteller kennzeichnet und eine Kontrollmarke darstellt, dass das Messer ein Originalersatzteil ist. -
Seite 19: Tabelle Der Serviceleistungen
Samson-56D Nach dem Drücken des Bremshebels zum Griff bis auf Anschlag muss die Bremse zuverlässig gelöst sein. Dies testen Sie beispielsweise so, dass Sie (nach dem Abtrennen des Gestrüpp-Mähers vom Getriebe) den Bremshebel in eingeschalteter Position am Griff sichern (z.B. mit einem Gummi, „O“-Ring passender Größe ...). Beim Drehen mit der Mähscheibe darf die Bremse nicht anbremsen (Backen dürfen nicht an Bremstrommel kommen). -
Seite 20: Entsorgung Der Verpackungen Und Der Maschine Nach Der Beendigung Der Lebensdauer
6. bestellen Sie alle Teile in der nächsten Servicestelle oder bei Ihrem Händler Bei Unklarheiten bezüglich der Ersatzteile oder bei technischen Problemen werden Ihre Anfragen von den Mitarbeitern der technischen, Handels- oder Serviceabteilung der Firma VARI a.s. gern beantwortet. 9 Adresse des Herstellers VARI,a.s. -
Seite 21: Bauteilverzeichnis
Samson-56D 10 Bauteilverzeichnis... - Seite 22 Samson-56D...
- Seite 23 Samson-56D Antrieb Pos. Bezeichnung Abmessung Zeichnung - Norm Best.-nr. 1 Kegelradkörper 32 1 3123 001 168 001 2 Ritzelkörper 32 1 3165 003BB 168 027 3 Kegelrad 632 0 3125 027 169 502 4 Antriebskegelrad 632 0 3115 014 169 521...
- Seite 24 Samson-56D...
- Seite 25 Samson-56D Bremse Pos. Bezeichnung Abmessung Zeichnung - Norm Best.-Nr. 1 Bremstrommel 22 9 1747 004 168 030 2 Bremsnocken 22 9 8032 053 168 031 3 Bremsbacke 22 9 1664 024 189 014 4 Backenbolzen 32 0 9311 158 168 032 5 Bowdenzugstütze...
- Seite 26 Samson-56D...
- Seite 27 Samson-56D Mähscheibenantrieb Pos. Bezeichnung Abmessung Zeichnung - Norm Best.-nr. 1 Verkleidung 22 9 5046 007 169 002 2 Obere Scheibe 22 9 5025 007 189 056 3 Untere Scheibe 32 0 5020 011 189 057 4 Mitnehmer 32 0 3821 017...
- Seite 28 Samson-56D...
-
Seite 29: Verkleidung
Samson-56D Verkleidung Pos. Bezeichnung Abmessung Zeichnung - Norm Best.-nr. 1 Mähscheibenverkleidung 22 9 8549 028 169 021 2 Verkleidungsansatz 32 0 8542 039 196 051 3 Verkleidung komplett 22 9 8545 035 169 022 4 Rahmen 22 9 1536 017... -
Seite 30: Garantieschein
GARANTIEBEDINGUNGEN Gegenstand der Garantie: Die Garantie bezieht sich auf das Basisprodukt, inklusive auf das von der Firma VARI a.s. gelieferte Zubehör. Garantiezeit: Die Garantiezeit für das Produkt und das dazu gelieferte Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, wenn im Servicebuch für Maschinen und Kompletts VARI mit den Motoren HONDA nichts anderes angeführt... - Seite 31 Samson-56D 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 1.Reparatur in der Garantiezeit 1.Reparatur in Garantiezeit Datum des Reklamationsanspruchs………………………………………………………………………… Datum der Reparaturbeendigung……………………………………………………………………… Maschinentyp…………………………… Kurze Beschreibung des Defekts…………………………………………………… …………………...
