SYSTEMKONFIGURATION

Für die Multi-Pump-Funktion gibt es zwei unterschiedliche Konfigurationen. Die
Konfiguration ist von der Anzahl der Frequenzumrichter im System abhängig.

KONFIGURATION MIT EINZELNEM FREQUENZUMRICHTER

Der Modus mit einem einzelnem Frequenzumrichter steuert ein System mit einer
drehzahlvariablen Pumpe und bis zu 7 Hilfspumpen. Der interne PID-Regler des
Frequenzumrichters regelt die Drehzahl einer Pumpe und gibt Steuersignale über
Relaisausgänge zum Starten/Stoppen der Hilfspumpen aus. Zum Umschalten der
Hilfspumpen zur Stromversorgung werden externe Schütze benötigt.

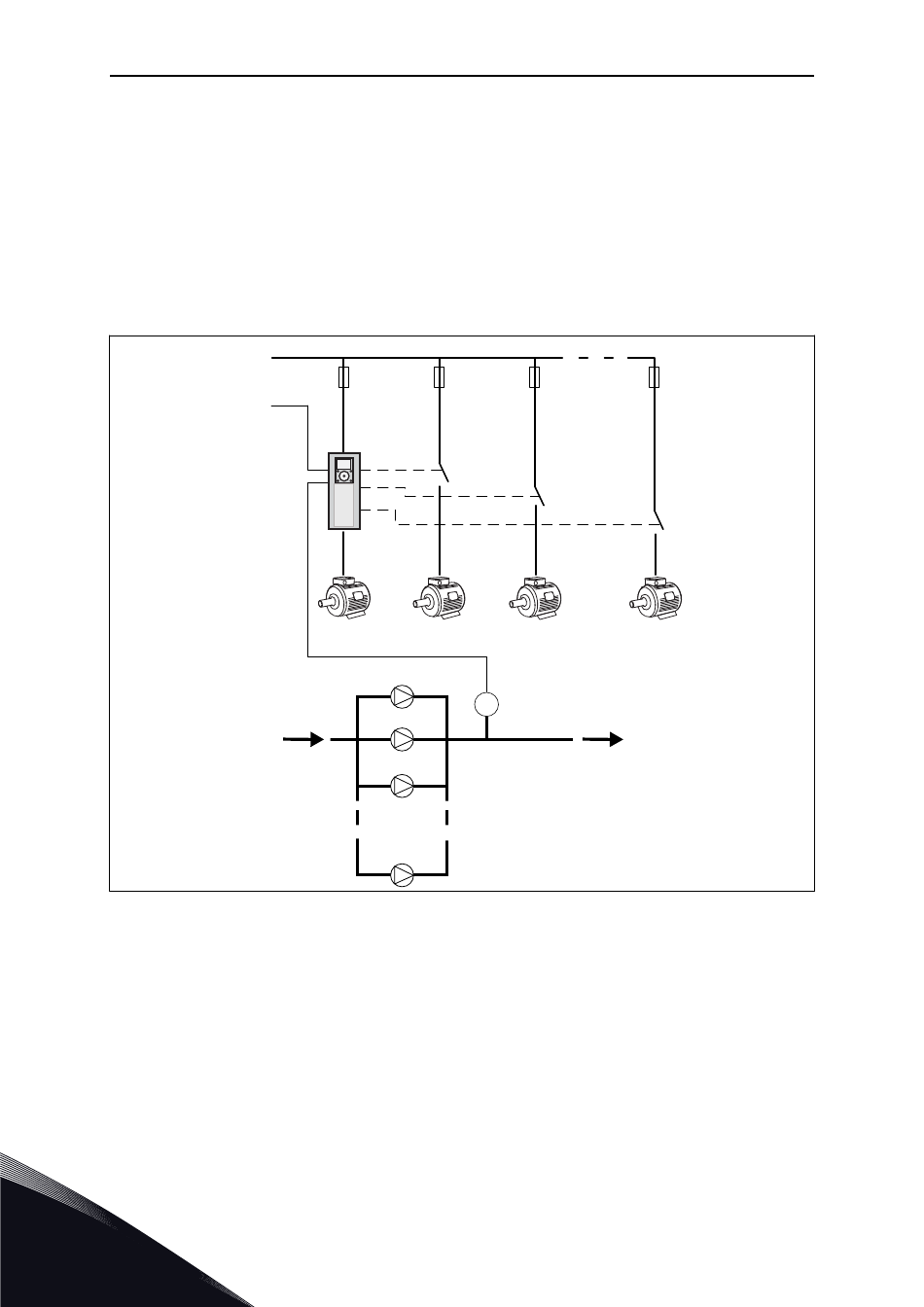

Abb. 89: Konfiguration mit einzelnem Frequenzumrichter (PT = Drucksensor)

KONFIGURATION MIT MEHREREN UMRICHTERN

Die Multidrive-Modi (Multimaster und Multifollower) regeln ein System mit bis zu 8
drehzahlvariablen Pumpen. Jede Pumpe wird von einem Frequenzumrichter geregelt. Der
interne PID-Regler des Frequenzumrichters regelt alle Pumpen. Die Frequenzumrichter
kommunizieren über einen Kommunikations-Bus (Modbus RTU).
Die nachstehende Abbildung zeigt das Konfigurationsprinzip bei mehreren
Frequenzumrichtern. Sehen Sie sich auch den allgemeinen Schaltplan eines Multi-Pump-
Systems in Abb. 18 Schaltplan des Multi-Pump-Systems (mehrere Frequenzumrichter), Beispiel
1A an.
10
3~
Start/Stopp
RO2
RO3
RO8
M1
M1
M2
M3
M8
