D

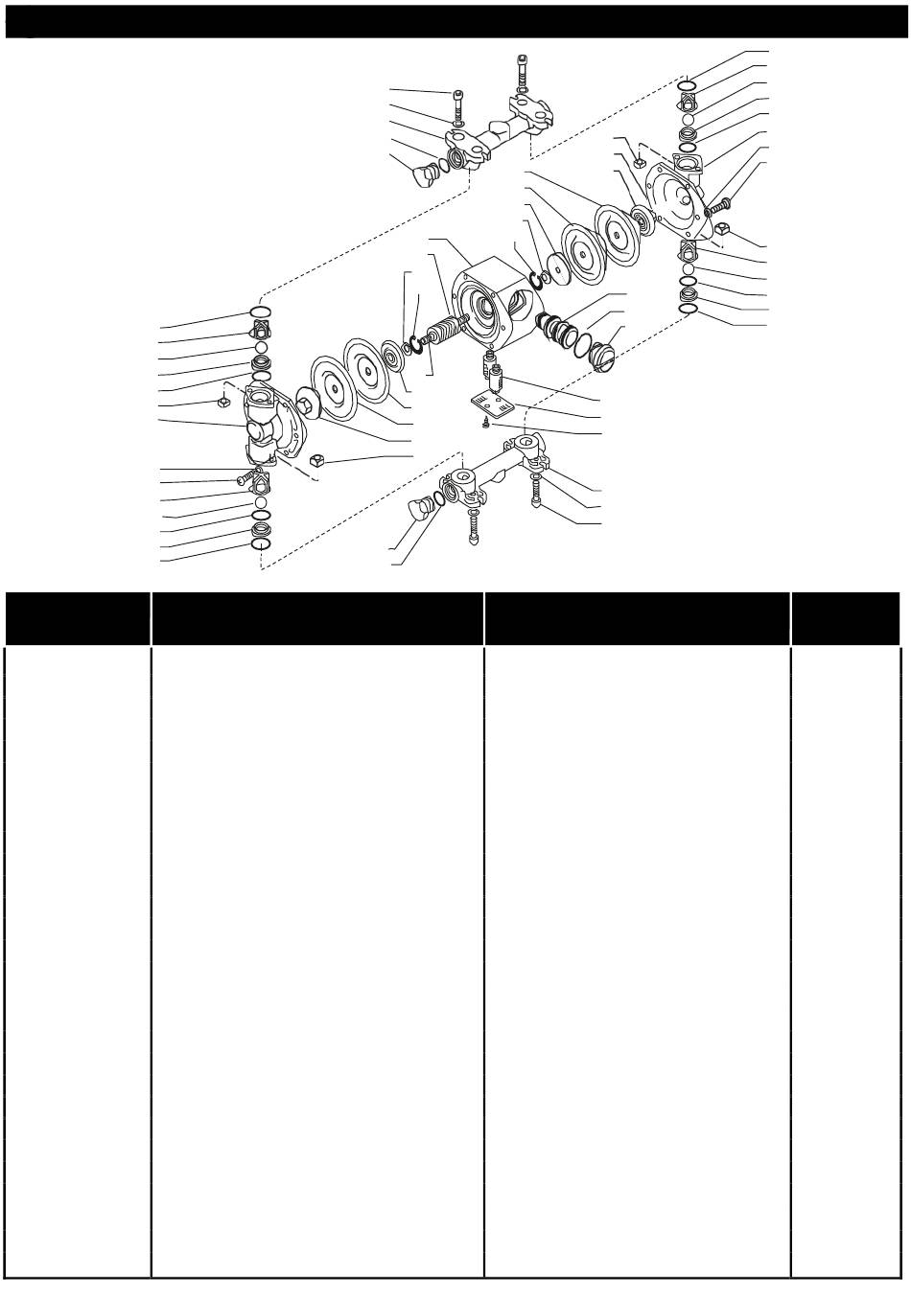

MICROBOXER AISI 316
17a
5b
11
5
17
14
3
26
29
5b
11
17
5
17a
POL.
1
Mittlerer Zylinderblock
Pumpenkörper
3
4
Kollektor
5
Kugelsitz
5b
Kugelnbahnkafi
6
Anschlusswelle
Schalldämpfer
7
8
Innenplate
9
Tellerfeder
Stöpsel
10
11
Kugel
12
Innenmembrane
13
Aussenmembrane
14
Vierkantmutter
16
Haltering
17
Unterdichtung Kugelsitz
17a
Oberdichtung Kugelsitz
18
Stopfen
20
Schraube Luftablassdeckel
22
Luftablassdeckel
Schraube Pumpenkörper
26
27
Dichtung Kollrktorstopfen
Schrauben für Kollektor
28
29
Unterlegscheibe
41
Schiffchen
42
Dichtung Abdeck.Schiffchen
43
Abdeckung Schiffchen
44
Steuerbuchse
www.debem.it
28
29
4
27
18
44
16
18
27
BESCHREIBUNG
CZ
MICROBOXER, AISI 316
13
12
8
9
16
1
9
6
8
12
13
10
14
POPIS
Středový blok
Skříň čerpadla
Sběrné potrubí
Sedlo kuličky
Klec kuličky
Spojovací osa
Tlumič
Vnitřní krytka
Plochá podložka
Krytka
Kulička
Vnitřní membrána
Vnější membrána
Čtvercová matice
Dorazový kroužek
Těsnění sedla kuličky, dolní
Těsnění sedla kuličky, horní
Krytka potrubí
Šroub krytu výduchu
Kryt výduchu
Šroub skříně čerpadla
Těsnění krytky potrubí
Šroub potrubí
Podložka
Jezdec
Těsnění uzávěru jezdce
Uzávěr jezdce
Ovládací vložka
44
17a
5b
11
17
3
29
14
26
10
14
5b
11
17
41
42
17a
43
7
22
20
4
29
28
5
3
5
Menge
Množství
