D
LUFTREGELUNGSSATZ
1
2
Réglage air
Luftregelung

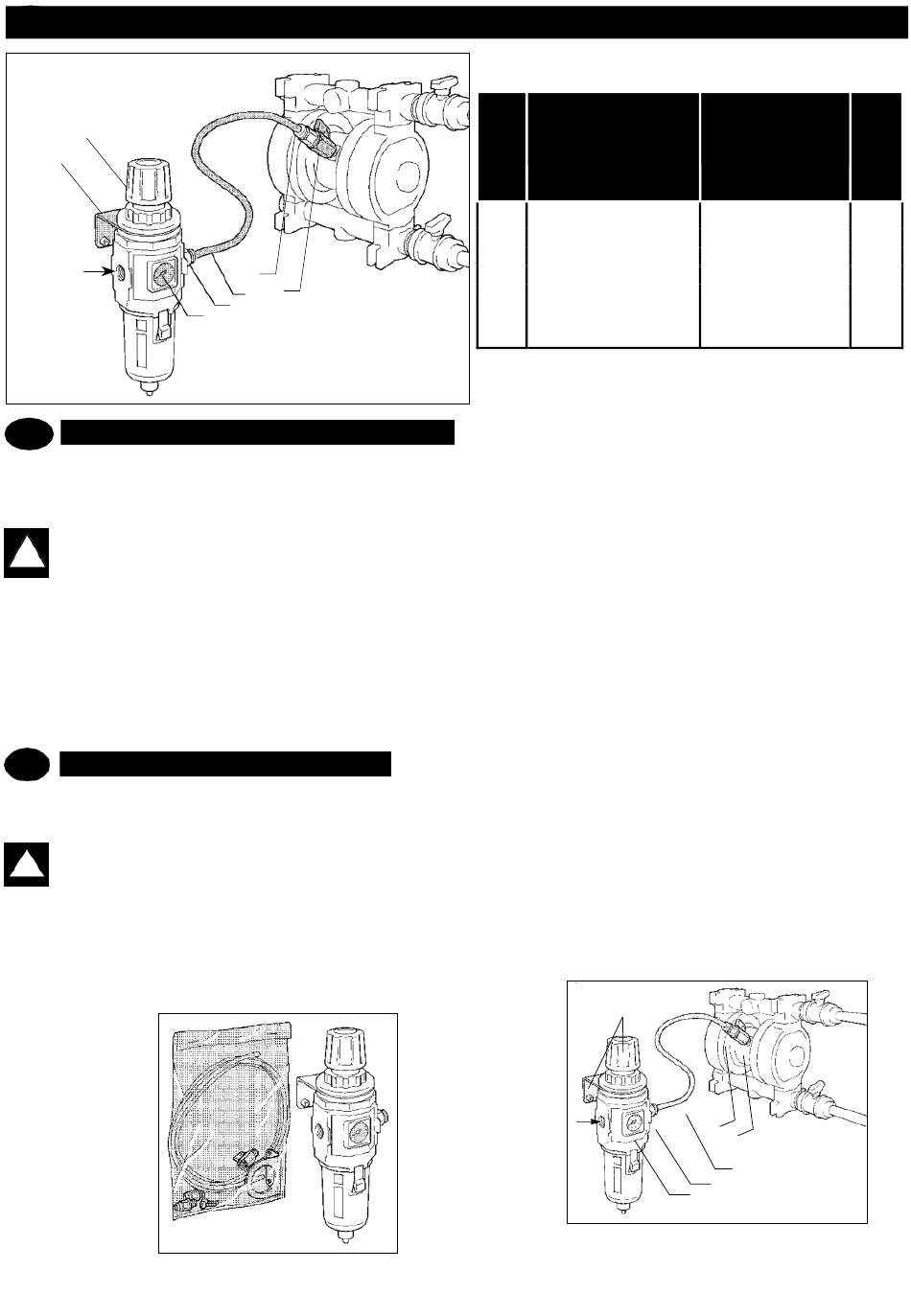

MONTAGEPLAN LUFTZUFUHR-BAUSATZ
D
Der LUFTZUFUHR-BAUSATZ kommt komplett mit Filter, An-
schlüssen und Luftrohr zur Auslieferung.
ACHTUNG:
Die
Pumpen ist mit ENTÖLTER, GETROCKNETER
!
und vorher FILTRIERTER Druckluft zu betätigen.
1. Den Stützwinkel und den Filterzusammenbau am Wand
sichern.
2. Den Sperrhahn am Pumpenaufbauanbringen.
3. Die mitgelieferten Schnellanschlüsse am
Filterzusammenbau
USPOŘÁDÁNÍ PŘÍVODU VZDUCHU
CZ
Přívod vzduchu je dodáván s filtrem, armaturami a vzduchovou
hadicí.
VAROVÁNÍ: Čerpadlo musí být napájeno SUCHÝM
!
FILTROVANÝM VZDUCHEM BEZ OBSAHU OLEJE.
Upevněte konzolu a sestavu filtru ke stěně.
1.
Namontujte na čerpadlo uzavírací ventil.
2.
Nasaďte spojky na sestavu filtru a na kohout čerpadla.
3.
lufteinstellungskit
seřizovací souprava
GB
AIR ADJUSTMENT KIT
6
5
4
6
3
Druckluftversorgung
POS.
POL.
BESCHREIBUNG
1
Reduzierfilte
Haltebügel
2
3
Manometr 5 m
4
Elaston-Rohr
5
Hahn
6
Fitting
und am Pumpenhahn anbringen.
4. Das Anschlussluftrohr zwischen dem Filter und der Pumpe
tief an die dafür vorgesehenen Verschraubungen stecken.
an
die
5. Die Luftzufuhrleitung ans Filterloch anschließen.
6. Der Luftzufuhrdruck ist zwischen 2 und 7 bar am Regelflter
und mit laufender Pumpe einzustellen.
Montage des LUFTZUFUHR BAUSATZES ist somit
beendet.
Připojte hadici mezi filtr a čerpadlo; dbejte na správné
4.
nasazení na speciální armatury.
Připojte přívod vzduchy k otvoru filtru.
5.
Tlak v přívodu vzduchu na regulátoru filtru za běhu čerpadla
6.
musí být
v rozmezí 2 až 7 bar.
Instalace přívodu vzduchu je nyní dokončena.
lufteinstellungsvorrichtung
Seřízení vzduchu
39
CZ
D
POPIS
Redukční filtr
Fixační objímka
Ampérmetr
Elastonová hadice 5
m
Kohout
Armatury
1
3
2
4
3
6
