Inbetriebnahme
Sensoren ohne Gewinde, siehe
4.4.2
Sensoren mit Gewinde
i
i
eddyNCDT 3010
Befestigen Sie den Sensor mit Hilfe von Gewindestiften an der metallischen Sensorhalteplatte.
Vermeiden Sie eine Beschädigung des Sensors, indem Sie die Befestigungsmuttern der Gewindestifte
vorsichtig anziehen, siehe
Abb.
Flächenbündige Montage
Montieren Sie geschirmte oder ungeschirmte Sensoren bündig in die Sensorhalterung aus Isoliermateri-
al (Kunststoff, Keramik und so weiter).
Montieren Sie geschirmte Sensoren bündig in die metallische Sensorhalterung, siehe
Montieren Sie ungeschirmte Sensoren bündig in die metallische Sensorhalterung, siehe
Achten Sie dabei auf eine Aussparung der Halterung in der Größe des dreifachen Sensordurchmessers.
Drehen Sie die Sensoren in allen Montagefällen in die Gewindebohrung und kontern Sie die Sensoren
mit der Montagemutter. Ziehen Sie diese vorsichtig an, um Beschädigungen vor allem der kleineren
Sensoren zu vermeiden.
Kalibrieren Sie das Messsystem in der Messanordnung mit original montiertem Sensor.
Abb. 11
11.

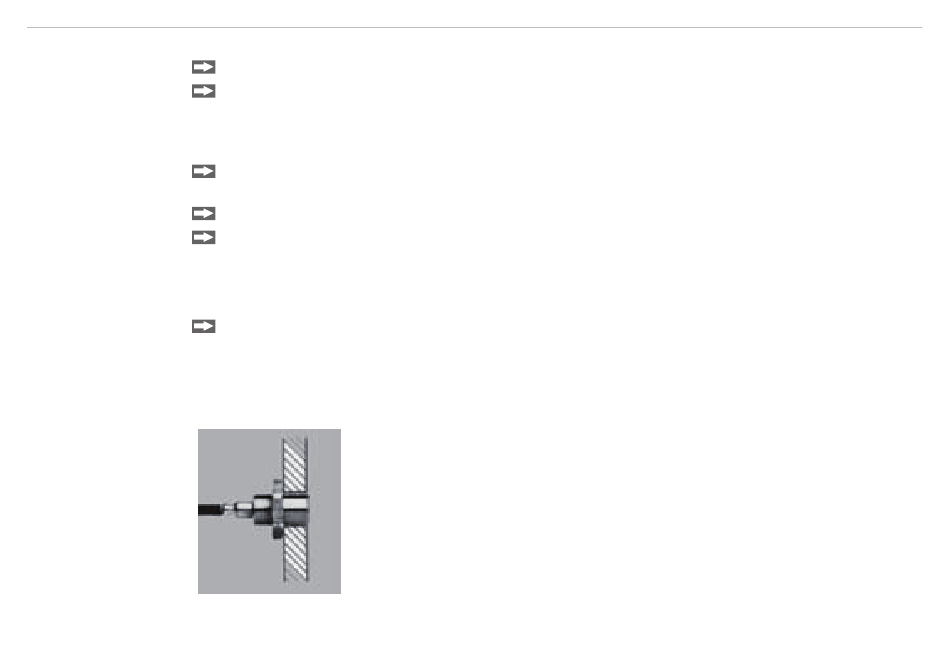

Abb. 12 Beispiel für flächenbündige Montage eines geschirm-
ten Sensors in einer metallischen Halterung
Abb.
12.
Abb.
13.
Seite 18
