Inbetriebnahme
4.1.3
Der Controller DT3010, siehe
Oszillator- und Demodulator-Elektronik befinden sich auf einer Platine.
- Die Oszillator-Elektronik speist den Sensor mit einer frequenz- und amplitudenstabilen Wechselspannung.
- Die Demodulator-Elektronik demoduliert, linearisiert und verstärkt das abstandsabhängige Messsignal.
Der Controller ist bereits werkseitig auf den mitgelieferten Sensor mit Sensorkabel abgestimmt.
Sensoranschluss
Synchronisation
Eingang

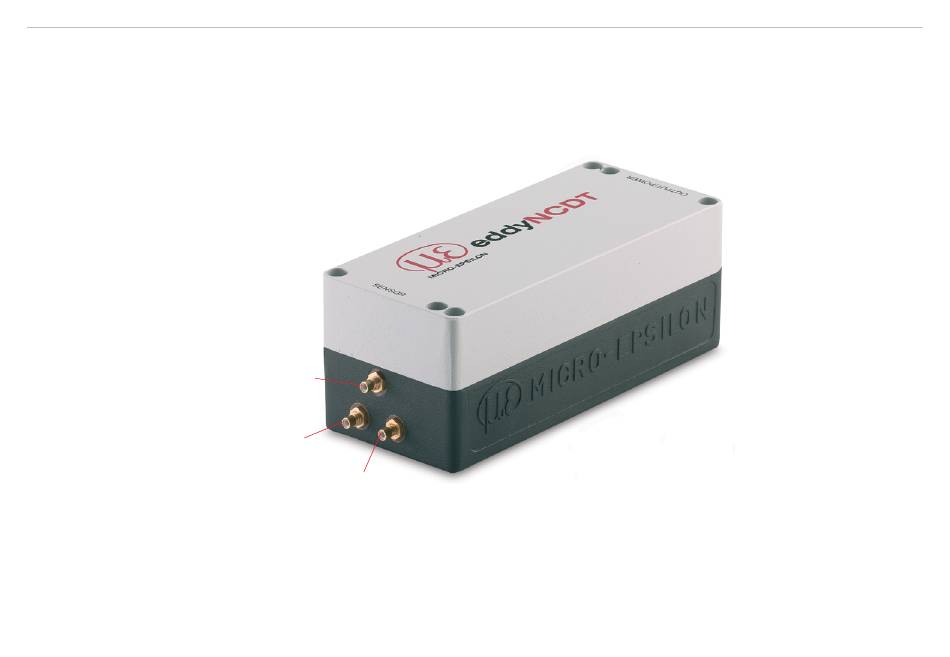

Abb. 7 Der Controller DT3010 mit Anschlusselementen
i
eddyNCDT 3010
Controller
Abb.
Synchronisation
Ausgang
Das Versorgungs- und Ausgangskabel PC3/8 kann als Zubehör geliefert werden, siehe Kap.
7, ist in ein Aluminiumgehäuse eingebaut.
Spannungsversorgung
Signalausgang
A
1.
Seite 14
