Bedienen
Schritt 3: Linearitätsabgleich
Das Objekt befindet sich im Abstand (Messbereichsanfang + Messbereich) zum Sensor.
Sensor

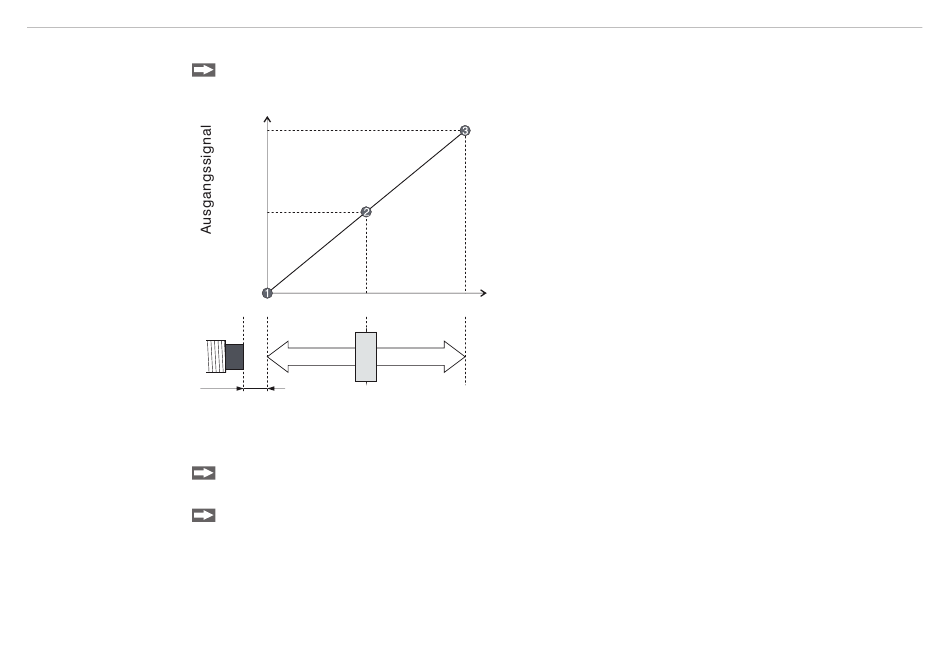

Abb. 19 Verlauf der Ausgangsspannung im Messbereich
i
eddyNCDT 3010
Verschieben Sie das Messobjekt auf das Messbereichsende.
1
0,5
0
0
0,5
Messbereich
Messbereichs-
Messobjekt
anfang
Stellen Sie die Ausgangsspannung am Potentiometer Linearity auf den Wert der für den vollen Messbe-
reich gewünschten Spannung.
Wiederholen Sie Nullpunktabgleich, Verstärkerabgleich und Linearitätsabgleich (Schritte 1 bis 3), bis die
Ausgangsspannung an den drei Referenzpunkten den vorgegebenen Wert erreicht.
Bei einer Kalibrierung auf 10 V Ausgangsspannungssignal wird die höchste Empfindlichkeit im gesam-
ten Messbereich erreicht. Das Rausch-Nutz-Signalverhältnis ist dann am günstigsten.
1
Seite 25
