Bedienen
5.4
5.4.1
Diese Abstandspunkte (Messbereichsanfang (Offset), Messbereichsmitte und Messbereichsende) werden
durch ein Vergleichsnormal vorgegeben.
Vergleichsnormal:
1) Spezielle Mikrometer-Kalibriervorrichtung mit nicht drehender Mikrometerspindel, die als Zubehör lieferbar
ist, siehe
2) Distanzscheiben aus Isoliermaterial (vermindern Kalibriergenauigkeit!)
Die Trimmpotentiometer Zero, Gain und Linearity, siehe Kap. 5.3, haben 24 Umdrehungen. In den Endpositio-
nen der Trimmpotentiometer hören Sie ein leises Klicken.
i

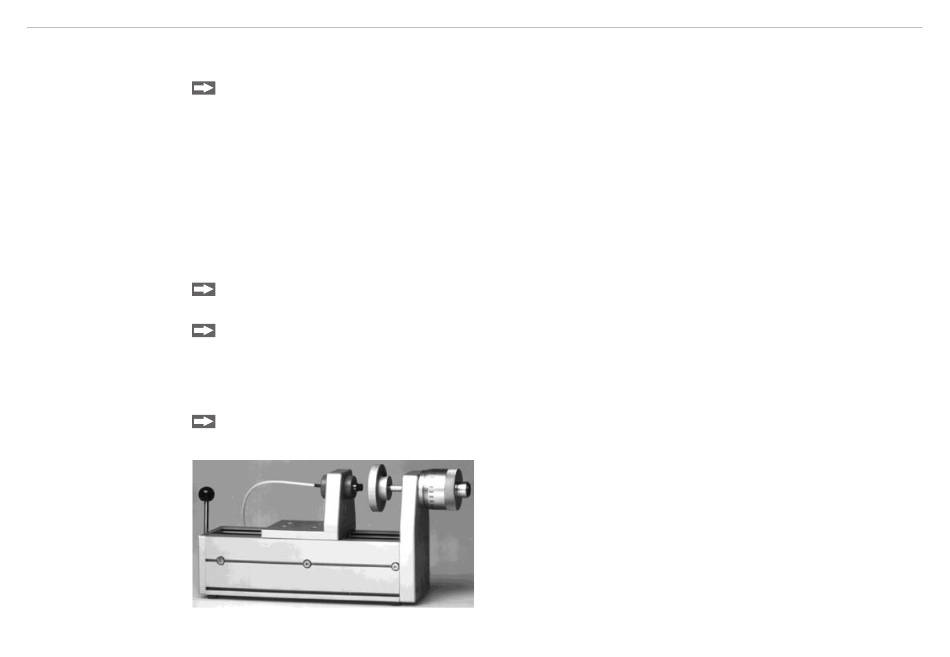

Abb. 17 Mikrometerkalibriervorrichtung
eddyNCDT 3010
Kalibrieren und Linearisieren
Controller DT3010
Kalibrieren Sie vor der Messung jeden Messkanal für die Einbau-Umgebung des Sensors und für das
Messobjekt. Stellen Sie zum Kalibrieren drei Trimmpotentiometer an drei Abstandspunkten ein.
Abb.
17, oder
Drehen Sie die Trimmpotentiometer mit einem Schraubendreher im Uhrzeigersinn, um eine positive
Änderung der Ausgangsspannung zu bewirken.
Drehen Sie die Trimmpotentiometer mit einem Schraubendreher im Gegenuhrzeigersinn, um eine nega-
tive Änderung der Ausgangsspannung zu bewirken.
Nehmen Sie den Kalibriervorgang möglichst in der originalen Messumgebung vor. Sollte dies nicht
möglich sein, simulieren Sie die Messumgebung.
Schließen Sie bei Mehrkanalsystemen alle Kanäle an und synchronisieren Sie die Kanäle, siehe Kap.
4.2.
Seite 23
