5 Funktionsmechanismen dieser Applikation
5.2 Funktionalität Parameterzugriff
5.2.3
Der FB 20 "Parameters"
Der Parameterzugriff erfolgt im Beispiel im FB "Parameters". Dieser wird vom
OB "Main" zyklisch aufgerufen.

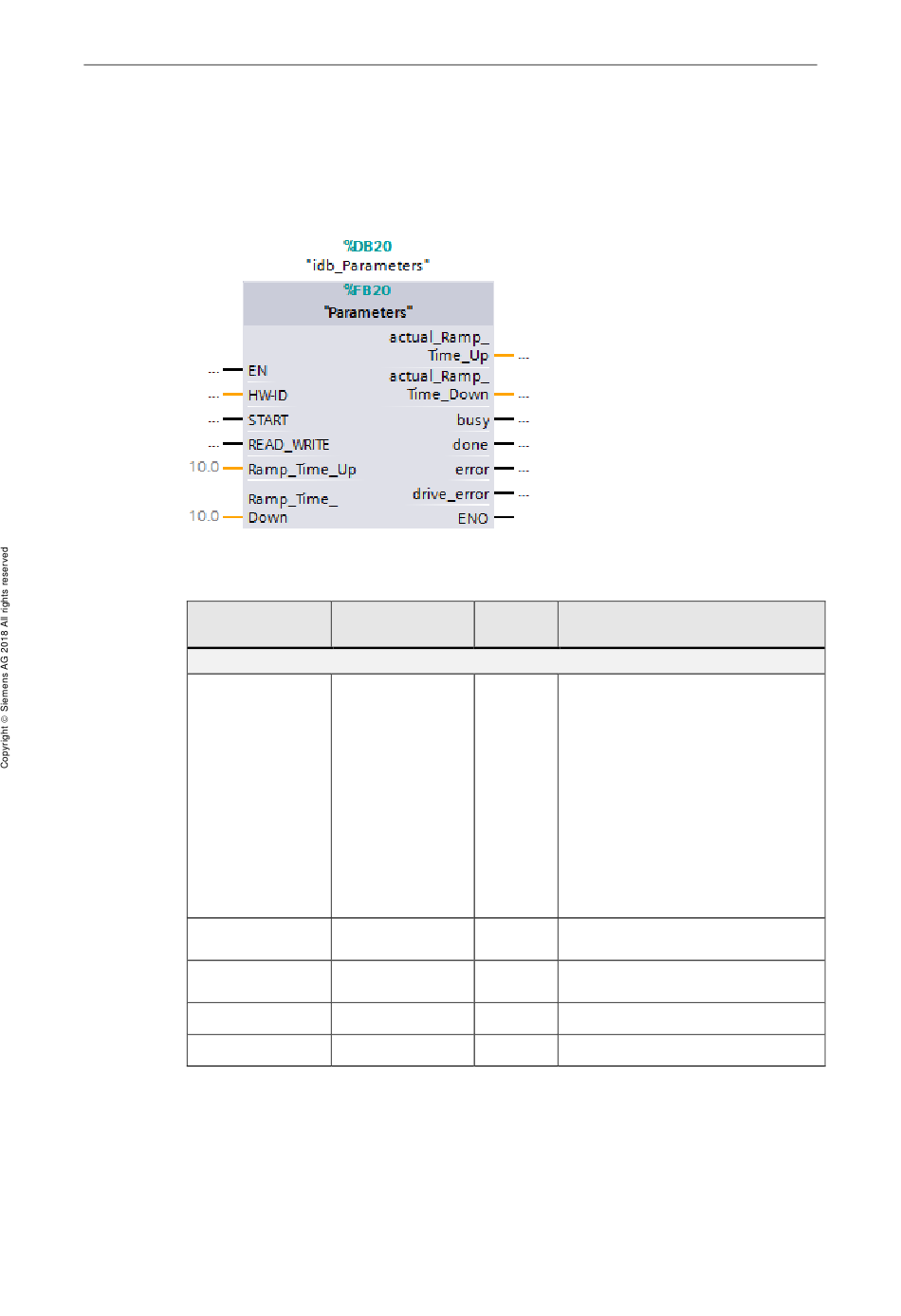

Abbildung 5-11: FB "Parameters"
Tabelle 5-3: Schnittstellenbelegung des FB "Parameters"
Parameter
HW-ID
START
READ_WRITE
Ramp_Time_Up
Ramp_Time_Down Real
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
Datentyp
Eingangsparameter
HW_SUBMODULE -
Bool
Bool
Real
07/2018
Anfangs-
Beschreibung
wert
Für das Lesen/Schreiben von
Parametern von/zu einem DP-
Normslave/PROFINET IO-Device
maßgebliche Hardware-Kennung.
Beim Auswählen des Telegrammtyps
in den Eigenschaften des SINAMICS
Antriebs im TIA Portal legt STEP 7
eine Systemkonstante an, die dieser
Kennung entspricht. Tragen Sie diese
Systemkonstante hier ein. Sie wird
Ihnen bei der Parametereingabe
symbolisch in der Klappliste
angezeigt.
False
Mit steigender Flanke an START wird
die Übertragung gestartet.
False
False: Hoch-/Rücklaufzeit lesen
True: Hoch-/Rücklaufzeit schreiben
10.0
Vorgabe Hochlaufzeit [s]
10.0
Vorgabe Rücklaufzeit [s]
