- Seite 1 Einführung Netztopologien Produkteigenschaften SIMATIC NET Montage S7-1200 Zulassungen und Compact Switch Module Kennzeichnungen CSM 1277 Literaturverzeichnis Betriebsanleitung Maßbilder V. 1.20 A2B00079397A...
-
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Montage des IE FC RJ45 Plug 180 .....................24 Mögliche Fehlerquellen und Fehlerbehebung ................25 Zulassungen und Kennzeichnungen......................27 Hinweise Zulassungen und Kennzeichnungen................27 Literaturverzeichnis..........................29 Literaturverzeichnis........................29 Internet ............................29 Maßbilder..............................31 Maßzeichnungen .........................31 Glossar ..............................33 Index................................ 35 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 4 Inhaltsverzeichnis Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 5: Simatic Net
Zu Ihrer besseren Orientierung werden Ihnen neben dem Inhaltsverzeichnis folgende Hilfen im Anhang angeboten: ● Index ● Glossar Leserkreis Dieses Inbetriebnahmehandbuch wendet sich an Personen, welche die Inbetriebnahme von Netzen mit dem Compact Switch Module CSM 1277 durchführen. Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 6 Einführung 1.1 Vorwort Normen und Zulassungen Das Compact Switch Module CSM 1277 erfüllt die Anforderungen zu den CE-, UL-, C-Tick-, FM- und ATEX-Kennzeichnungen. Ausführliche Hinweise hierzu finden Sie im Kapitel "Zulassungen und Kennzeichnungen" dieses Inbetriebnahmehandbuches in der Tabelle "Zulassungen". Hinweis Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist.
-
Seite 7: Einführung
Im Geltungsbereich der ATEX 95 (EN 60079-15) muss dieses Gehäuse mindestens IP54 nach EN 60529 entsprechen. WARNUNG – EXPLOSIONSGEFAHR: DAS GERÄT DARF NUR DANN AN DIE SPANNUNGSVERSORGUNG ANGESCHLOSSEN ODER VON IHR GETRENNT WERDEN, WENN EINE EXPLOSIONSGEFAHR MIT SICHERHEIT AUSGESCHLOSSEN WERDEN KANN. Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 8 Einführung 1.2 Einführung Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 9: Netztopologien
Die Switching Technologie ermöglicht den Aufbau ausgedehnter Netze mit mehreren Teilnehmern und vereinfacht die Netzerweiterung. Welche Netztopologien können realisiert werden? Mit dem Compact Switch Module CSM 1277 können Linien- und Sterntopologien realisiert werden. Hinweis Es ist darauf zu achten, dass die für die jeweiligen Geräte maximal zugelassenen Kabellängen eingehalten werden. - Seite 10 Netztopologien 2.1 Netztopologien Sterntopologie Bild 2-2 Sterntopologie. Beispiel mit dem CSM 1277 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 11: Produkteigenschaften
Produkteigenschaften Lieferumfang Dem Compact Switch Module CSM 1277 liegt bei: ● 3-poliger Klemmblock (Spannungsversorgung) ● Betriebsanleitung (auf der CD) ● CD Auspacken und Prüfen Auspacken, Prüfen 1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. -
Seite 12: Csm 1277 Produkteigenschaften

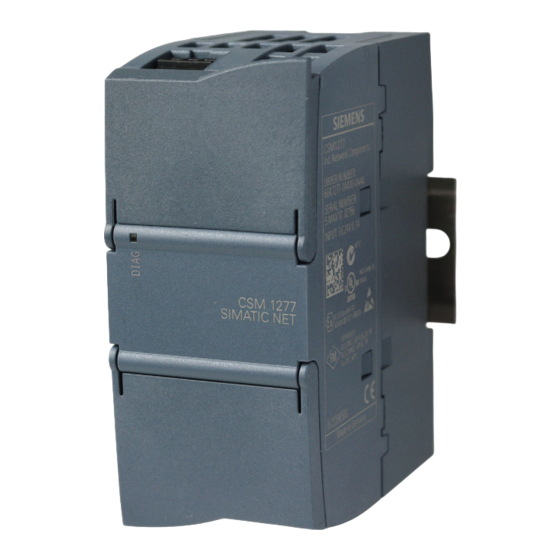

Produkteigenschaften 3.3 CSM 1277 Produkteigenschaften CSM 1277 Produkteigenschaften Anschlussmöglichkeiten Das CSM 1277 verfügt über vier RJ45-Buchsen für den Anschluss von Endgeräten oder weiteren Netzsegmenten. Bild 3-1 Compact Switch Module CSM 1277 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 13: Tp-Schnittstellen
Tabelle 3- 1 Pinbelegung RJ45-Buchse Pinnummer Belegung Pin 8 n. c. Pin 7 n. c. Pin 6 Pin 5 n. c. Pin 4 n. c. Pin 3 Pin 2 Pin 1 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 14 Sende- und Empfangsleitungen werden dadurch verhindert. Die Installation wird dadurch für den Anwender wesentlich vereinfacht. Isolation zwischen den Ports Es gibt zwei Portgruppen: Gruppe1: P1 und P2 Gruppe2: P3 und P4 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 15: Anzeigen
Bestehende Verbindung über Port zu Industrial Ethernet (LINK−Status) Port 1 bis 4 LED blinkt Port sendet / empfängt über Industrial Ethernet Port 1 bis 4 LEDs blinken / Lauflicht Testphase während Power on Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 16: Technische Daten
‹ 95% (nicht kondensierend) Betriebshöhe 2000 m bei max. 56 °C Umbebungstemperatur 3000 m bei max. 50 °C Umgebungstemperatur Störfestigkeit EN 61000-6-2 Störaussendung EN 61000-6-4 Schutzart IP 20 MTBF MTBF 273 Jahre Konstruktiver Aufbau Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 17 - bei 64 Byte Telegrammlänge um circa 8 µs (bei 100 Mbit/s) - bei 1500 Byte Telegrammlänge um circa 125 µs (bei 100 Mbit/s) Das heißt, je mehr Switches CSM 1277 durchlaufen werden, desto höher ist die Telegrammlaufzeit. Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
- Seite 18 Produkteigenschaften 3.6 Technische Daten Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 19: Montage
Montage Montage Montageart Das Compact Switch Module CSM 1277 ist für die Montage auf einer 35 mm DIN- Hutschiene vorgesehen. Auch eine Wandmontage ist möglich (siehe S7-1200 System Manual). Hinweis Beachten Sie bei Installation und Betrieb die Aufbaurichtlinien und Sicherheitshinweise, die in dieser Beschreibung sowie im Handbuch SIMATIC NET Industrial Ethernet Twisted Pair- und Fiber Optic-Netze /1/ beschrieben sind. -
Seite 20: Hutschienenmontage
1. Hängen Sie die Gehäuseführung an der Oberseite des CSM-Gehäuses in die 35mm DIN Hutschiene (DIN EN 60715 TH35) ein. 2. Drücken Sie das CSM 1277 am unteren Ende auf die Hutschiene bis es einrastet. Bild 4-1 Montage des CSM 1277 auf einer DIN-Hutschiene Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 21: Demontage
CSM 1277 montiert auf der DIN-Hutschiene Demontage Um das Compact Switch Module CSM 1277 von der DIN Hutschiene abzunehmen: 1. Demontieren Sie zunächst alle angeschlossenen Leitungen. 2. Mit Hilfe eines Schraubendrehers können Sie nun die Rastlasche an der Unterseite des Gerätes etwa 5 mm heraushebeln und das Gerät gleichzeitig von der Schiene weg... -
Seite 22: Spannungsversorgung
Ihr Anschluss ist für den einwandfreien Betrieb nicht notwendig. Die Spannungsversorgung ist potentialgebunden. Bild 4-4 Spannungsversorgungsanschluss Bild 4-5 Steckerbelegung des Klemmblocks Tabelle 4- 1 Pinbelegung Spannungsversorgung Pinnummer Belegung Pin 1 L+ (24 V DC) Pin 2 M (Masse) Pin 3 Funktionserde Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 23: Erdung
● Standardkabel und im Feld konfektionierbarer Stecker IE FC RJ45 Plug 180 für den Anschluss der S7-1200 Station an das LAN z.B. über größere Entfernungen. ● Für den Anschluss des CSM 1277 zur CPU etc. fertig konfektionierte Leitungen z.B. TP Cord RJ45 0,5m Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 24: Montage Des Ie Fc Rj45 Plug 180
Stecken des IE FC RJ45 Plug 180 Stecken Sie den IE FC RJ45 Plug 180 bis zum Verrasten in die Twisted Pair Schnittstelle des CSM 1277. Bild 4-7 Stecken des IE FC RJ45 Plug 180 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 25: Mögliche Fehlerquellen Und Fehlerbehebung
Versorgungsspannung führt zu keiner Beschädigung aber auch zu keiner Funktion. Die DIAG-LED und alle Port-LEDs sind aus. Gerät defekt Bitte senden Sie das Gerät im Fehlerfall an Ihre SIEMENS Dienststelle zur Reparatur ein. Eine Reparatur vor Ort ist nicht möglich. Compact Switch Module CSM 1277... - Seite 26 Montage 4.7 Mögliche Fehlerquellen und Fehlerbehebung Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 27: Zulassungen Und Kennzeichnungen
Postfach 4848 D-90026 Nürnberg Hinweise für Hersteller von Maschinen Das Produkt ist keine Maschine im Sinne der EG-Richtlinie Maschinen. Es gibt deshalb für dieses Produkt keine Konformitätserklärung bezüglich der EG-Richtlinie Maschinen 98/37/EG. Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 28: Zulassungen
KEMA 08 ATEX 0003 X Den Temperatur-Code "T.." bzw. die maximale Umgebungstemperatur "Ta:.." entnehmen Sie bitte dem Typenschild. WARNUNG Explosionsgefahr! Der Austausch von Bestandteilen wird die Eignung für Klasse I, Kategorie 2 beeinträchtigen. Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... -
Seite 29: Literaturverzeichnis
2. PROFINET Cabling and Interconnection Technology Guideline zu beziehen über die PROFIBUS Nutzer Organisation (PNO) Internet Weiterführende Informationen im Internet Weiterführende Informationen zu SIMATIC NET Produkten sind im Internet unter http://www.automation.siemens.com/net/index_00.htm verfügbar Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 30 Literaturverzeichnis 6.2 Internet Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 31: Maßbilder
Maßbilder Maßzeichnungen Maßzeichnung Bild 7-1 Maßzeichnung, Draufsicht Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 32 Maßbilder 7.1 Maßzeichnungen Bild 7-2 Maßzeichnung, Seitenansicht Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 33: Glossar
Ein komplettes Telegramm wird empfangen, auf Gültigkeit (Prüfsumme, Länge etc) geprüft und dann intern zwischengespeichert. Ungültige Telegramme werden verworfen, d. h. ein Telegramm wird nur dann weitergeleitet, wenn es fehlerfrei ist. Twisted Pair; verdrillte Doppelader Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 34 Glossar TP-Port Port mit TP-Anschlusstechnik (RJ45-Buchse) Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
-
Seite 35: Index
Zulassungen, 6, 28 defekt, 25 Fehler LED-Anzeige bei Minderspannung, 25 LED-Anzeige bei Verpolung, 25 FM-Kennzeichen, 6, 28 Internet, 29 Konformitätserklärung, 27 MDI/MDIX Autocrossover Funktion, 14 Minderspannung, 25 Netztopologie, 9 Sterntopologie, 9, 10 Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A... - Seite 36 Index Compact Switch Module CSM 1277 Betriebsanleitung, V. 1.20, A2B00079397A...
