Aufbau der PROFINET-Schnittstelle

①
②
③
④
⑤
⑥
⑦
⑧

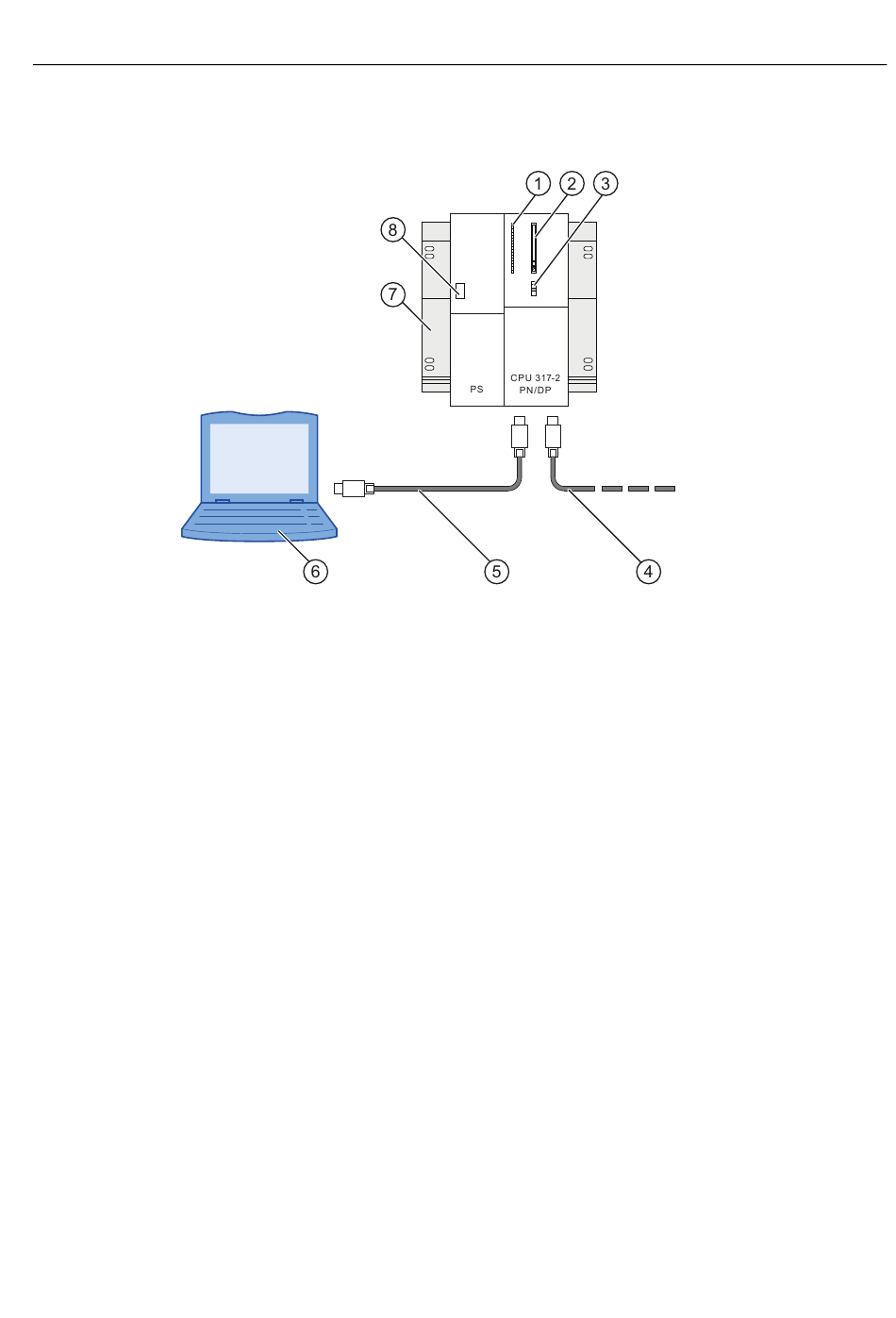

Bild 2-1
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP: Projektierung der PROFINET-Schnittstelle
Getting Started, 08/2011, A5E00268307-04
Status- und Fehleranzeigen
Schacht für SIMATIC Micro Memory Card
Betriebsartenschalter
Industrial Ethernet Twisted Pair-Leitung zum Anschluss an weitere PROFINET Geräte
Industrial Ethernet Twisted Pair-Leitung zum Anschluss an die PN-Schnittstelle X2
Programmiergerät (PG) mit STEP 7 Software
Profilschiene
Stromversorgung EIN/AUS
Aufbau mit der CPU 317-2 PN/DP
Vorbereitung
