5 Funktionsmechanismen dieser Applikation
5.1 Funktionalität Prozessdatenaustausch
Parametrierung
Das Programm ver- und entsorgt den FB weitgehend durch direkten Zugriff auf
dessen Instanz-DB, sodass viele Formalparameter unbeschaltet bleiben können.
Lediglich folgende Eingänge sind mit Aktualparametern belegt:
"RD_HW-ID" vom Typ "HW_SUBMODULE
Über ihn wird die für das Lesen von Daten vom SINAMICS G120 erforderliche
Hardwarekennung an den Eingangsparameter LADDR der Anweisung
"DPRD_DAT" durchgereicht. Näheres hierzu siehe Kap. 6.3.1.
"WR_HW-ID" vom Typ "HW_SUBMODULE
Über ihn wird die für das Schreiben von Daten in den SINAMICS G120
erforderliche Hardwarekennung an den Eingangsparameter LADDR der
Anweisung "DPWR_DAT" durchgereicht. Näheres hierzu siehe Kap.
"control_word" vom Typ "WORD"
Steuerwort, bereitgestellt vom Baustein Simulation [FC10].
"setpoint" vom Typ "REAL"
Geschwindigkeitssollwert, bereitgestellt vom Baustein Simulation [FC10].

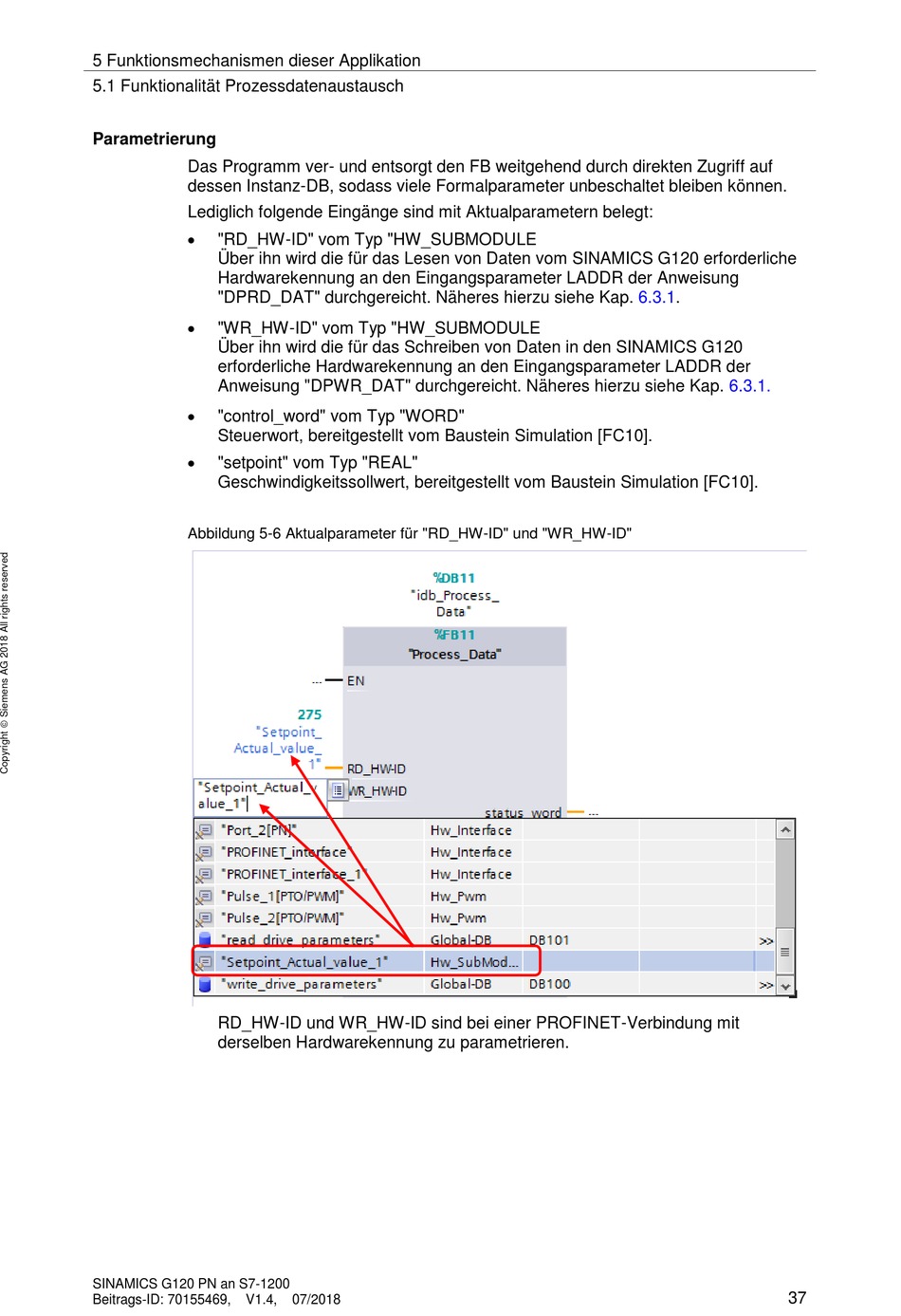

Abbildung 5-6 Aktualparameter für "RD_HW-ID" und "WR_HW-ID"
RD_HW-ID und WR_HW-ID sind bei einer PROFINET-Verbindung mit
derselben Hardwarekennung zu parametrieren.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
07/2018
6.3.1.
37
