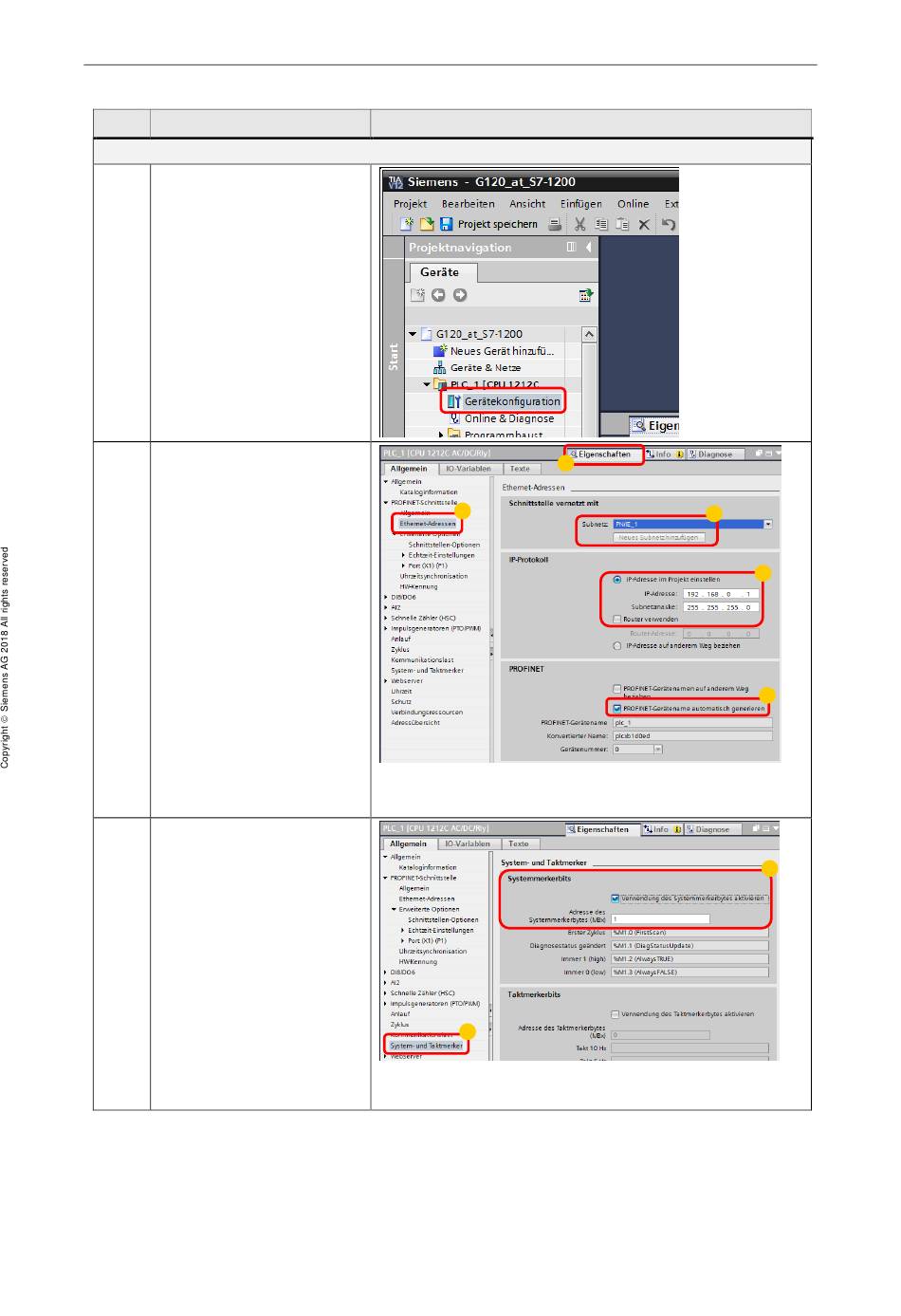

6 Konfiguration und Projektierung
6.1 Erstellung der Projektkonfiguration
Nr.
Aktion
6.
Gehen Sie in die
Gerätekonfiguration der CPU.
7.
Konfigurieren Sie die
PROFINET-Schnittstelle:
1.
Öffnen Sie in der
Gerätekonfiguration die
"Eigenschaften" der
CPU.
2.
Gehen Sie im Baum auf
"Ethernet-Adressen".
3.
Wählen Sie "IP-Adresse
im Projekt einstellen" und
tragen Sie die
gewünschte IP-Adresse
ein.
4.
Fügen Sie ein neues
Subnetz hinzu und
wählen Sie dieses aus.
5.
Wählen Sie die
automatische
Generierung des PN-
Gerätenamens.
8.
Geben Sie die Verwendung
der Systemmerkerbits frei, da
diese im Steuerungspro-
gramm verwendet werden.
1.
Gehen Sie im Baum auf
"System- u. Taktmerker".
2.
Setzen Sie einen Haken
bei "Verwendung des
Systemmerkerbytes
aktivieren" und geben
Sie die gewünschte
Byteadresse an.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
Konfigurieren der SIMATIC S7-1200
2
Das Programm im Applikationsbeispiel
07/2018
Anmerkung
1
1
verwendet MB1 (Defaulteinstellung)
4
3
5
2
47
